下穿铁路分离式立交CAD施工图纸（全套）.dwg

bbnnxx · 发表于 2020-10-1 08:26:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

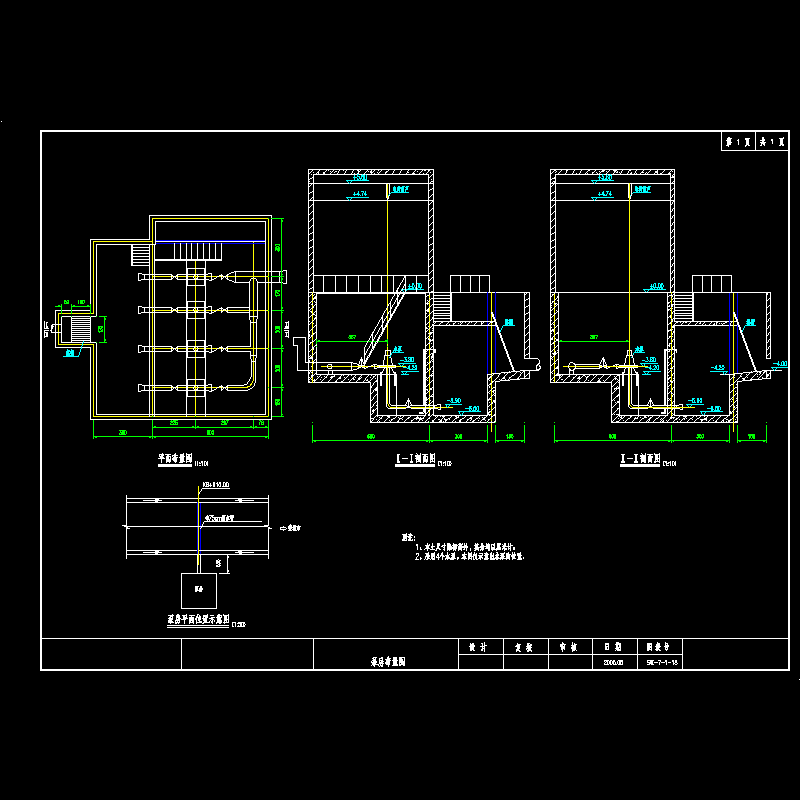

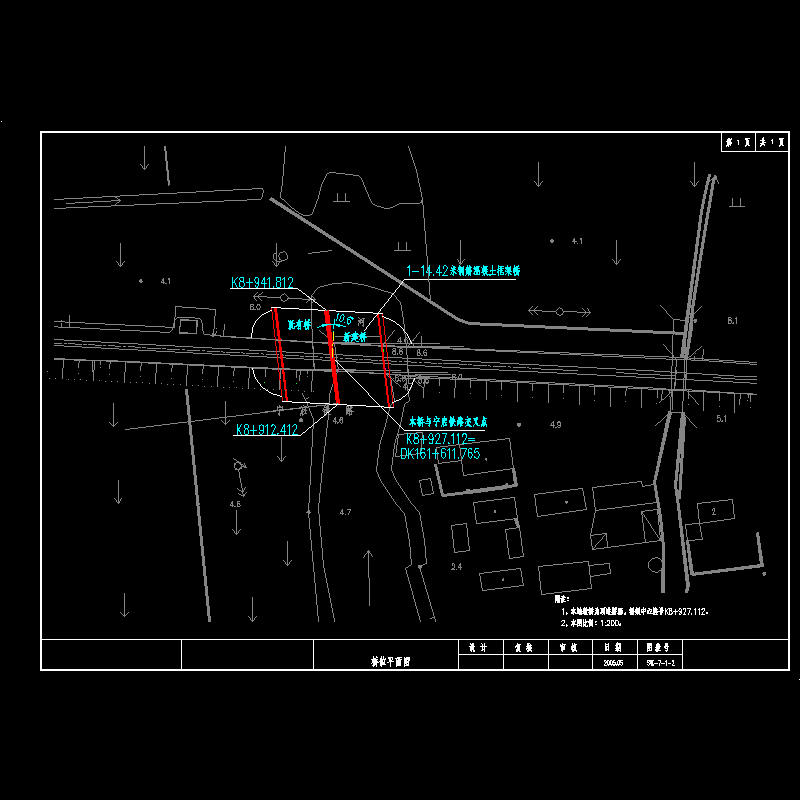

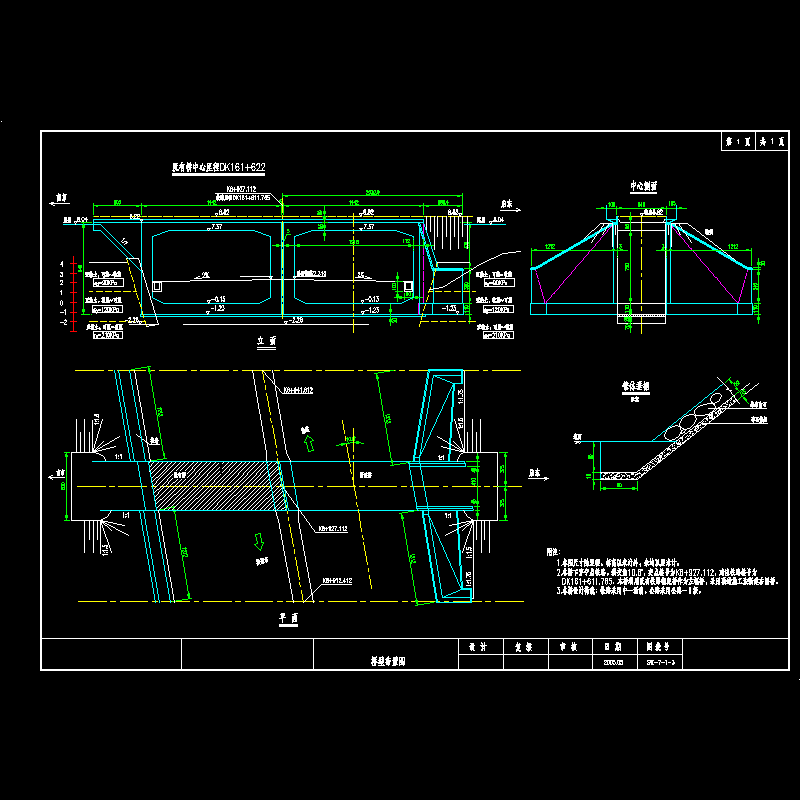

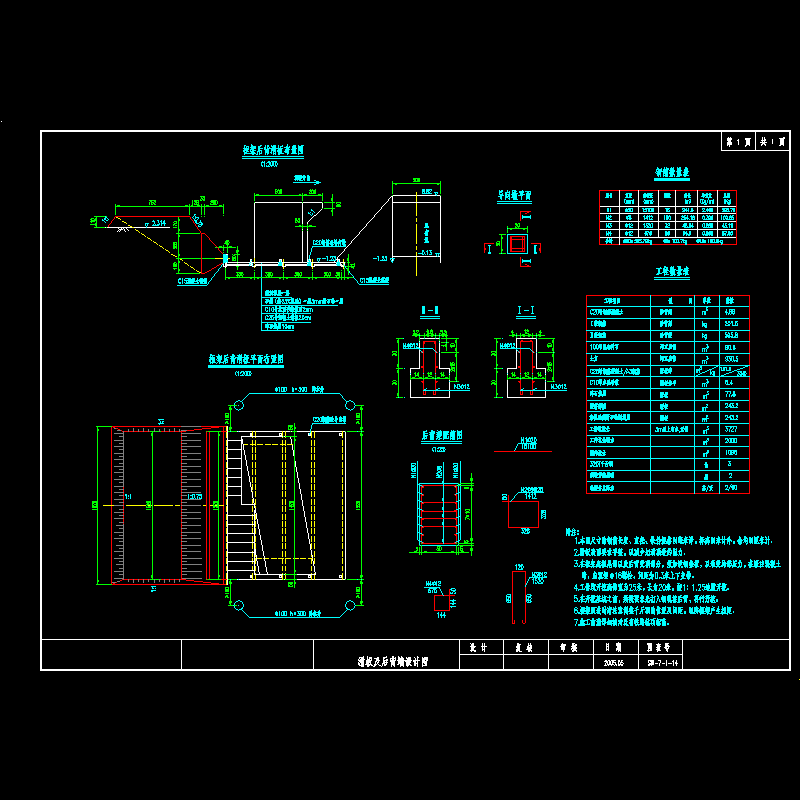

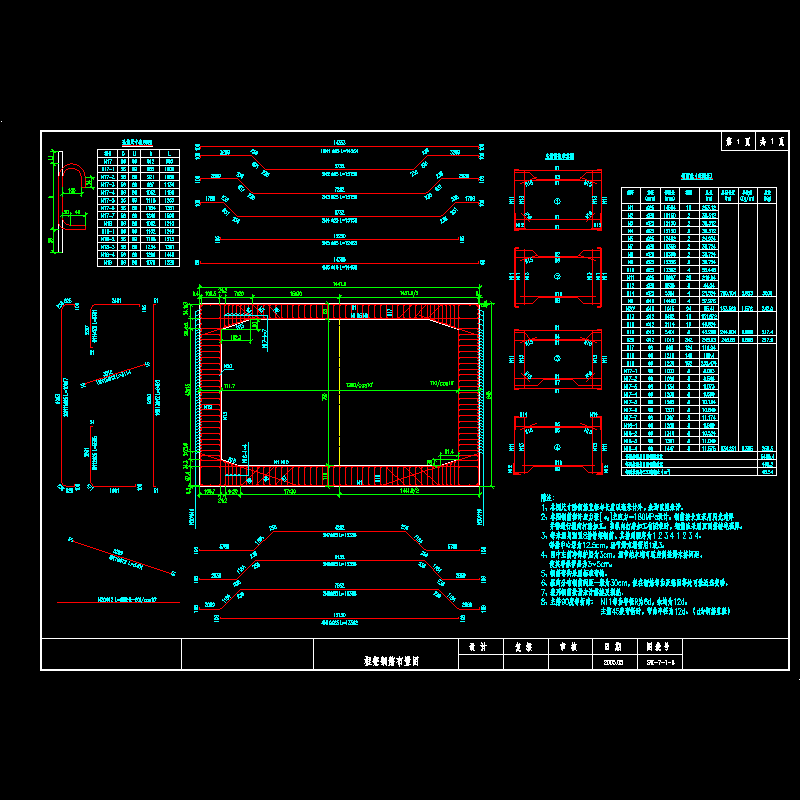

技术标准　　 1. 汽车荷载等级：公路一I级；　　 2. 铁路荷载：中-活载；　　 3. 桥面宽度：本段主线桥梁总宽（含中分带）为26m，分上、下行两座并列的桥梁，桥面净宽中桥为净-2×11.5m，小桥为净-2×11.25m。　　 4. 地震：地震动峰值加速度0.1g（地震基本烈度为VII度），按VIII度设防。　　 …… 　　主要材料　　（1）混凝土　　 ① 钢筋混凝土框架身采用C30混凝土；　　 ② 顶进滑板采用C25混凝土；后背分配梁采用C20混凝土；　　 ③ 挡墙采用C15混凝土。　　（2）钢材　　 ① 普通钢筋采用II级钢筋和I级钢筋，技术标准应符合国家标准GB 1499-98、GB l3013-91的规定, 直径大于或等于12mm者一般采用II级螺纹钢筋，直径小于12mm者一般采用I级光圆钢筋。　　 ② 其它钢材采用符合国家标准GB700-99标准的Q235钢。　　 …… 　　 XX铁路分离式立体交叉于K8 927.112下穿XX铁路，斜交角度为10.60，道路中线交点对应的铁路桩号为DK161 614.765。既有铁路桥为1-14.42米钢筋混凝土框架桥，中心桩号为DK161 622，该桥原设计为排洪桥。为了节省投资，溱湖大道工程下穿XX铁路方案利用该桥为左幅桥，并紧靠该桥采用顶进施工方法新建同样跨径与结构类型的地道桥作为右幅桥。　　新建的地道桥与既有铁路桥间距仅5cm，轨底至框架顶仅60cm，因而本桥施工成败的关键是施工过程中铁路的加固以及顶进系统的滑板与后背设计。线路加固拟采用D24便梁结合吊轨梁即纵横梁加固方案，施工过程中列车限速25Km/h。滑板采用混凝土滑板，后背采用浆砌片石，顶近施工完毕后背即可拆除用于挡墙或锥坡。　　地道桥纵面位于凹曲线内，排水至关重要。由于该处地势较低，在K8 900附近设置集水井，将其与地道桥及凹曲线范围内公路两侧的排水沟相连，采用泵站排水并纳入城市排水系统。　　桥址处地质概况：表层~12.5m深度范围内为可塑~硬塑状亚粘土，地质条件一般。
