3m×3m铁路工程人形立交框架涵CAD施工图纸设计(混凝土垫层)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 总布置图
• 数量表及箱身钢筋计算表
• 配筋设计图

附件详情

本框架涵为人行立交而设。既有为1-3.0m框架涵,采用1-3×3框架涵对孔接长其左测。施工前注意核查既有线与增建线的对应关系及线间距,若发现设计与实际有出入,应及时通知设计单位处理。
本框架按环境作用等级H1、T2设计，箱身采用C35钢筋混凝半个土，施工缝处理按TBJ210-86施工规范办理。箱体平置,箱内路面坡度由路面铺装调整。箱底铺设20cm厚C20混凝土垫层。架箱底置于粉质黏土层上，要求地基承载力不小于150Kpa。涵底板顶面铺设20cmC30混凝土磨耗层,箱内大里程侧设C20砼20×20灌溉吊沟。
本涵采用自然排水，在路基较高一侧设M10浆砌片石检查台阶。
框架两侧基坑用级配碎石回填，本涵出入口按35cm厚浆砌片石铺砌，下设10cm厚碎石垫层。铺砌上浇注20cm厚C30混凝土路面。 出入口护墙背面设砂夹卵石反滤层，护墙上设泄水孔，数量已计列。
……
共3张。

第 1 张图

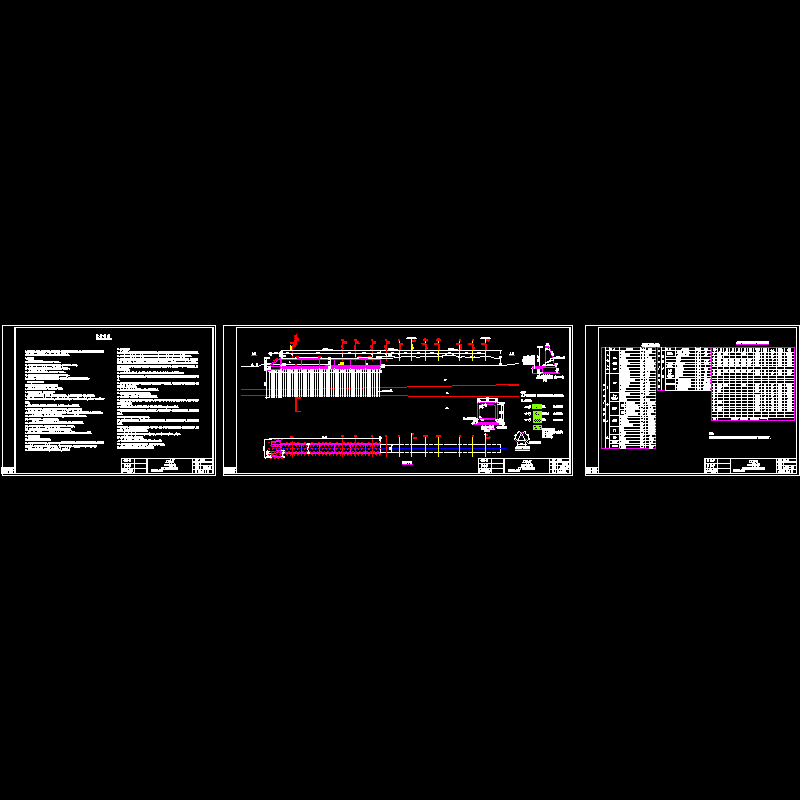

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
