一份跨铁路线立交桥dwg格式CAD图纸竣工图纸(钢筋布置图)

uuyy88 · 发表于 2020-4-18 14:56:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

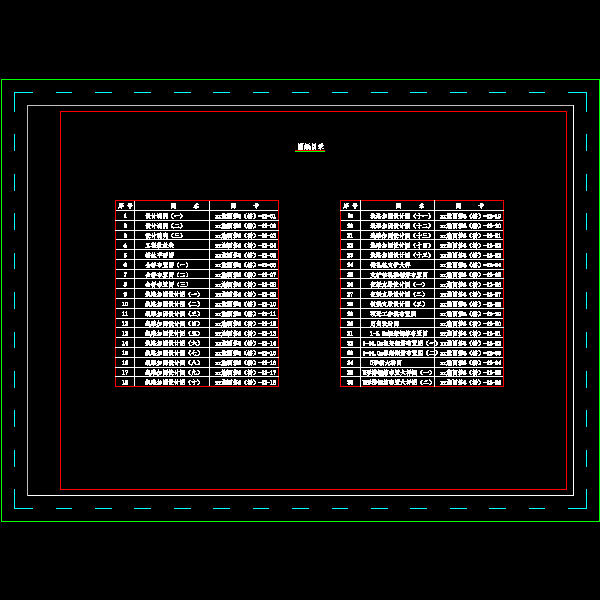

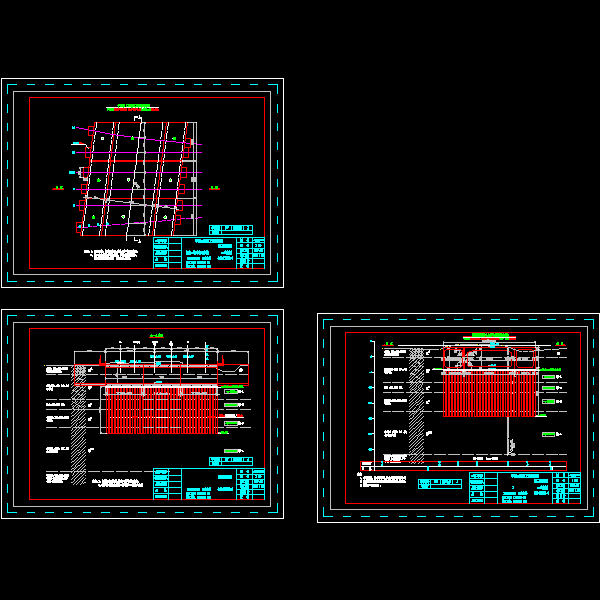

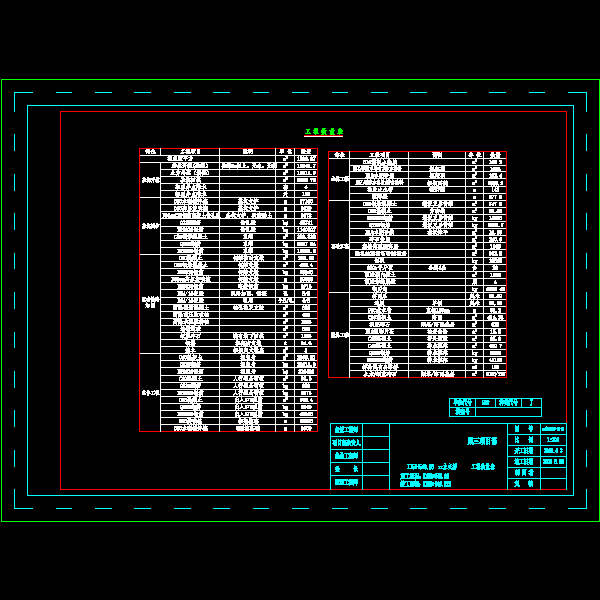

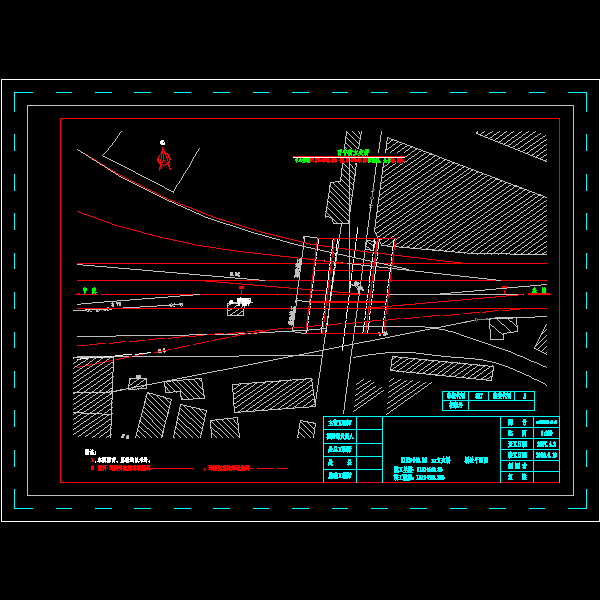

荷载标准：铁路荷载为中一活载　　道路净空：机动车道净高≥4.5m;人行道净高≥2.5m 　　铁路主体结构采用（5.5 14.0 5.5）m三孔框架。横向分为三节，长度分别为12.3米、12米、12米。　　框架基础采用直径60高压旋喷桩，桩长15m，两侧U形槽采用直径60厘米的水泥搅拌桩基础。　　立交桥基坑开挖深度达到6.9m，且处于深层软土层内，为了确保既有线运营和施工安全，基坑支护采用钻孔灌注桩。　　工程量包括：基坑开挖、基坑围护、既有铁路加固、主体工程、顶进工程、附属工程　　…… 　　该资料包含：　　目录　　设计说明　　形槽设计图　　框架钢筋图　　框架钢筋图　　框架刃角　　顶进工作坑滑板后背设计图　　便梁支墩设计图　　支护钻孔桩钢筋布置图　　钻孔桩支护大样　　线路加固设计图　　专用线线路加固设计图　　全桥布置图　　桥址平面图　　工程数量表　　…… 　　共计36张
