净宽10.57m分离式公路隧道全套CAD施工图纸（86张）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计行车速度：80Km/h 　　 2、设计交通量：近期 10594辆/日 　　 远期 28096辆/日 　　 3、隧道建筑限界 　　 （1）限界净宽：9.75m 　　 （2）行车道宽度：2x3.75m 　　 （3）限界净高：5.0m 　　 （4）行驶方向：单向行驶。 　　 4、设计荷载 　　 汽车一超20级，挂车-120级； 　　...... 　　隧道概况： 　　 隧道上下行分离设置，分离式路基设计线间距29.24m，隧道轴线直线段间距39.24m，左线隧道长1695m，右线隧道长1715.687m。 　　...... 　　设计于2001年，共85张CAD设计图。

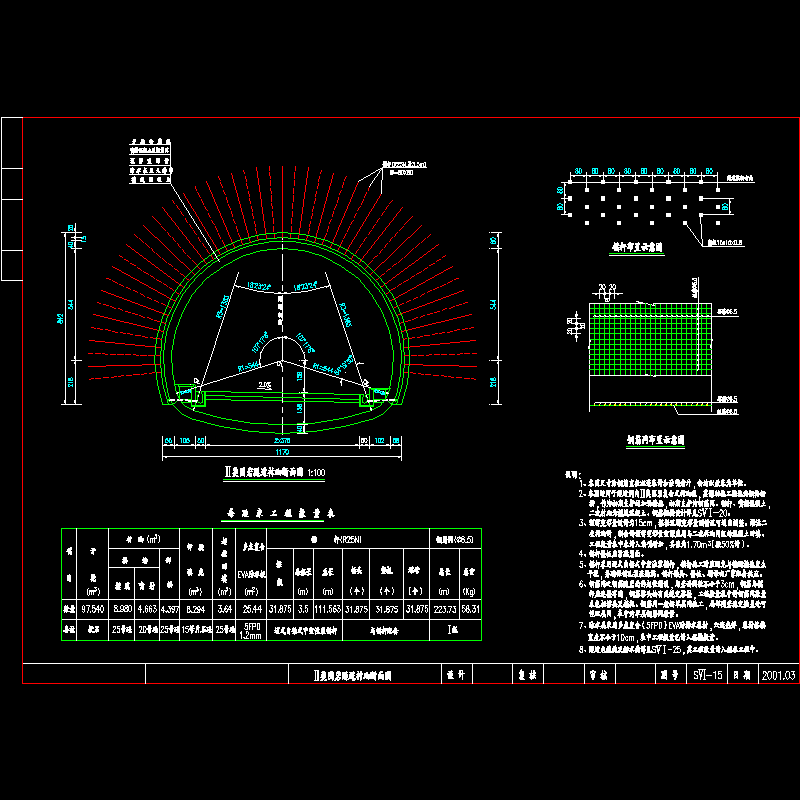

Ⅱ类围岩衬砌断面图.dwg

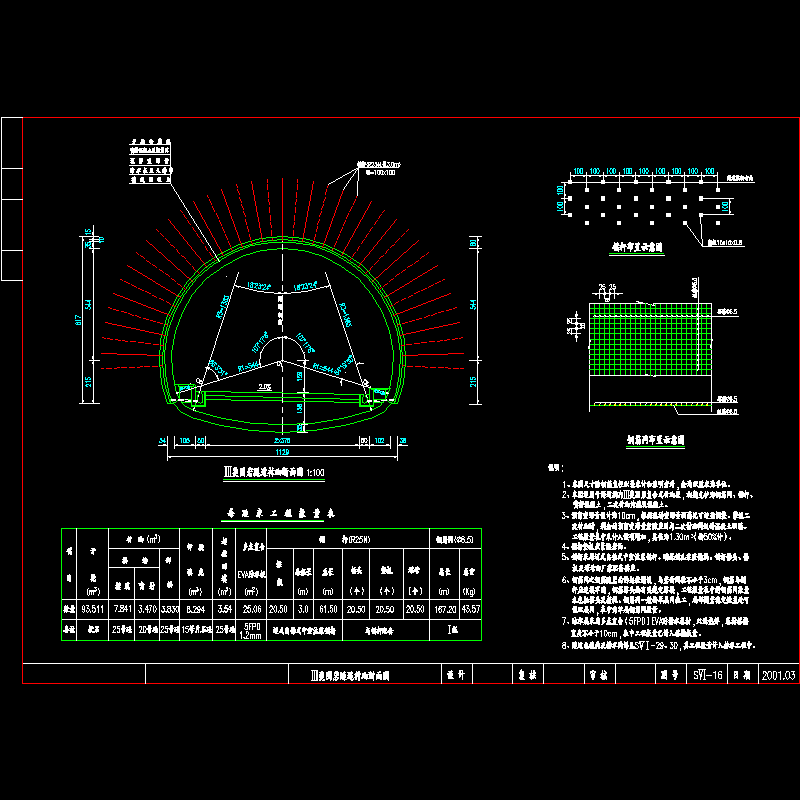

Ⅲ类围岩衬砌断面图.dwg

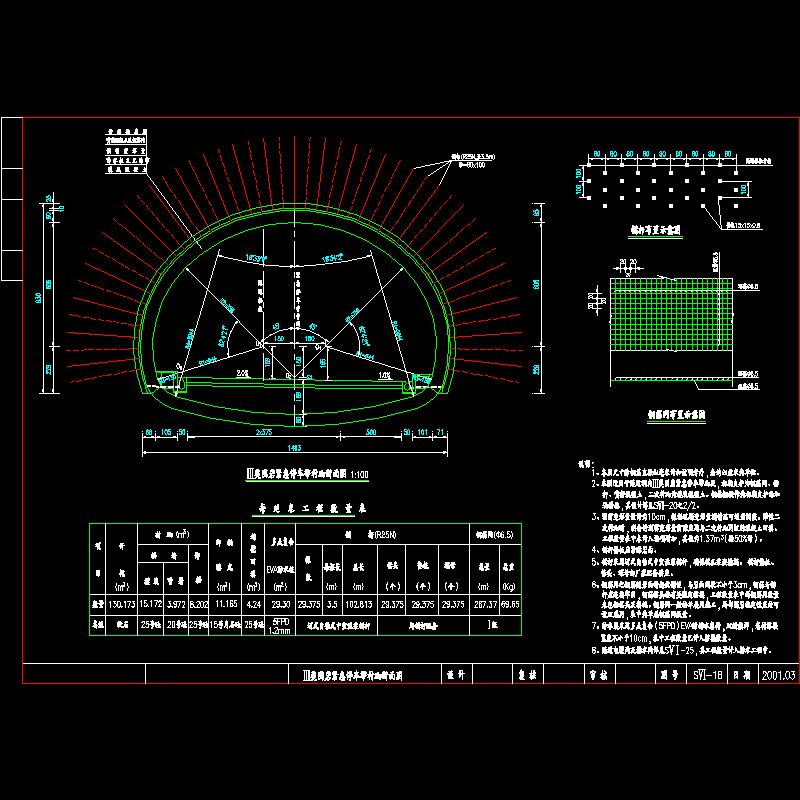

Ⅲ类紧急停车带衬砌断面图.dwg

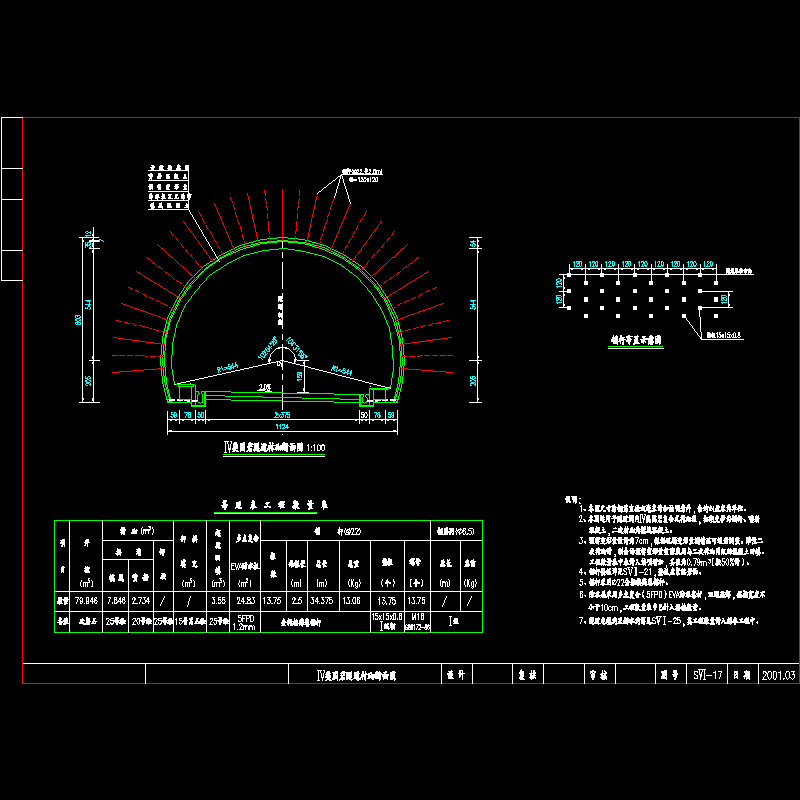

Ⅳ类围岩衬砌断面图.dwg

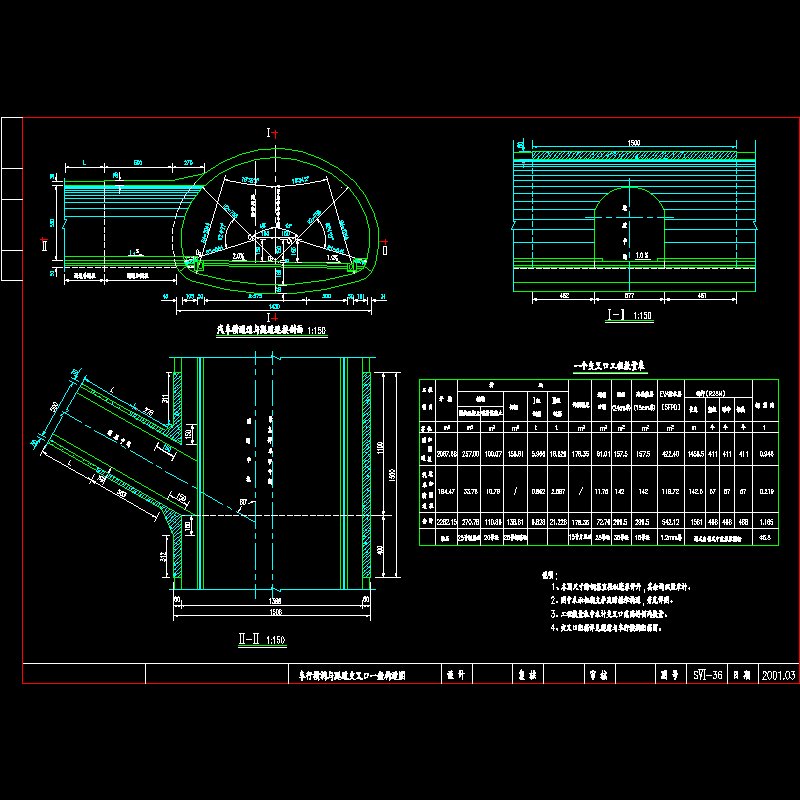

交叉口一般构造图.dwg

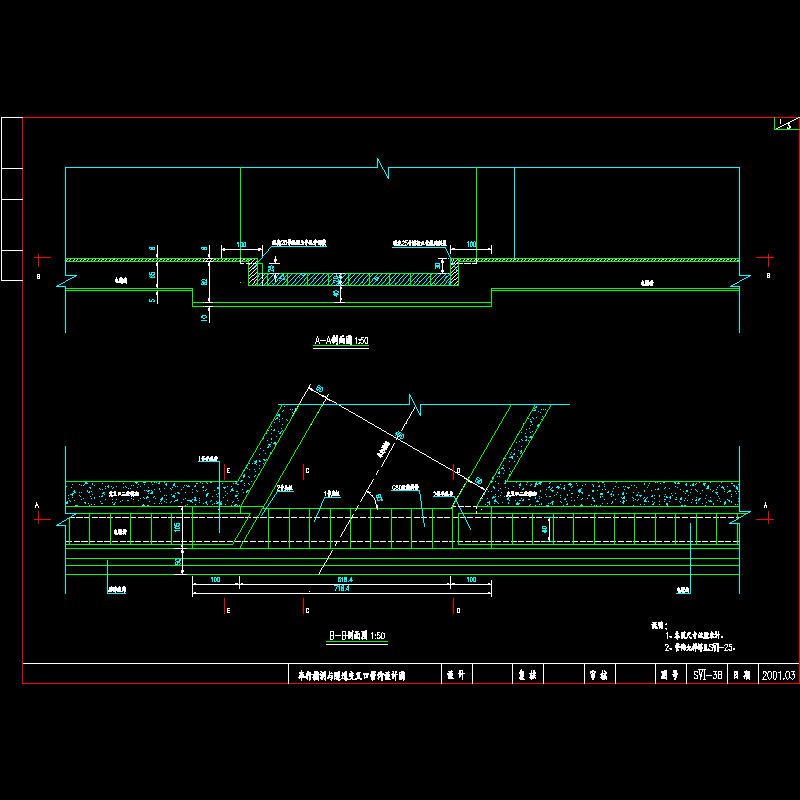

交叉口管沟（1）.dwg

交叉口管沟（2）.dwg

交叉口管沟（3）.dwg

交叉口配筋图(1).dwg

交叉口配筋图(2).dwg
