5、箱梁加设方案
本桥共计35m箱梁54片，最大重量在130吨以内（边梁砼带钢筋）。箱梁的运输采用1套大型运梁拖炮车，架梁采用梁场2台80吨龙门吊装梁，QJYD160-40型公路双导梁架桥机吊放。架桥机轮廓68×7.5×8.6 m（长、高、宽），自重135吨，起重量80+80吨，适用跨径≤40m…………
架梁方向自东胜向康巴什方向进行，架梁顺序由左向右，先左幅后右幅，依次架完。架梁前中线、水平、跨距均应做好检查，并在支承垫石上用墨线弹出支座中心线，梁端线，梁边线…………
依据预制时间，进行梁片配对，按铺架顺序编号进行运梁。架梁前先调平垫石和支座。架设相邻的梁片时，不能碰撞已架设好的梁体，以免造成支座位置的错动，影响使用…………
5.1、准备工作
（1）提前完成架梁墩台顶垫石面支座中心、标高复核及标识工作，完成梁体编号，梁上支座及临时支座中心线标识，墩台跨度复核，完成梁、盖梁混凝土同条件试块试验，混凝土强度达到设计100%后方可架梁…………
（2）在吊装施工前，提前28天向监理工程师提交安装报告，经同意后施工…………
（3）在正式吊装之前，全面检查各种绳索如起重索，牵引索等是否完好，机具运行状态是否良好，吊机是否安全可靠；指挥通讯是否畅通。同时，对起吊设备进行试吊、试运行…………

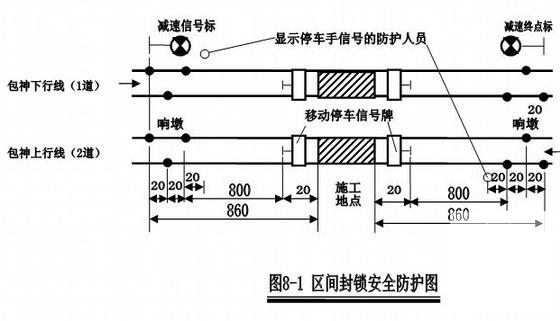

（4）架梁需要点封锁第2跨下面既有包神铁路，架梁时要做好驻站及现场防护、接触网停电措施…………
5.2、架桥机组装
组拼程序为：测量定位→铺设纵向轨道→安装中支腿→拼装纵梁（同时加临时支承）→前、后支腿，中、前顶高腿→前、中横向连接件（底部）→横梁→起吊平车，液压转换挂钩，操作台，接通电源起吊平车→初步运行检查调试…………
安装纵梁时，纵梁前后临时支撑不少于三处，保证规定的预拱度…………
架桥机拟在0#台后地面上拼装，拼装前测定运行轨道中心线及前、中、后支腿位置。两侧中、后支腿就位在纵向钢轨上，用连接件控制中、前支腿间距和平面位置等。用临时支架对称平衡拼装纵梁，控制纵梁设计预拱度和间距。前支腿位置控制在0#桥台台帽上。架桥机拼装结束后，要进行一次全面检查。空车试运行和吊重试验…………
架桥机纵移轨道采用P43轨，架完一孔向前延伸一孔…………
架桥机安装完毕后进行全面安检， 对有开口销的地方进行全面检查，补上遗漏的，修改错误的； 对桥机上的全部螺栓进行紧固，补上遗漏的螺栓；对有齿轮的地方检查是否遗漏涂抹润滑脂； 检查卷扬机是否有足够的齿轮油；检查结构件是否有开焊、裂缝。 上报安全监督部门进行验收…………
5.4、箱梁装运
在箱梁吊装时，为考虑边梁吊装的需要，在箱梁的翼板侧两端，各设一个吊孔，吊孔大小为30cm×15cm，吊孔正对箱梁台座端活动底板上方，起吊时在吊孔穿入Φ52㎜的带芯钢丝绳，采用两个80吨龙门吊直接吊梁，在活动底板处将梁吊起、运送到运梁小车上…………
（1）箱梁的挂钩方法，采用捆绑式吊梁方法，辅助人员协助挂钩工完成挂钩工作，人员上下箱梁应从专用爬梯上下，不得攀爬箱梁钢筋或站立于扁担梁上下，钢丝绳穿至扁担梁主销后，必须穿好挂绳销防脱保险销，起重过程中缓慢起吊，当主吊钢丝绳绷紧后，应保证扁担处于水平位置，当达不到要求时，应重新调整挂绳位置，直至扁担梁起吊时处于水平位置…………
（2）起吊时应缓慢进行，龙门吊起吊速度控制在：0.75m/min,须跨越相邻箱梁时，应达到跨越箱梁高度上方0.5米处，此过程中起吊范围内所有人员应站立龙门吊作业范围外侧，指挥人员应站立于移梁方向的正前方便于观察箱梁移动过程的位置…………
（3）箱梁行走过程中应保持龙门吊大小车运行速度控制在6.6m/min，行走过程中保持龙门吊运行控制平稳，须调整吊梁高度时应停车调整，不得在龙门吊行走过程中调整箱梁高度，行走至台座上方时，应将箱梁起吊高度调整至台座高度上部0.3米处…………
（4）龙门吊起吊、行走前应鸣笛警示，待作业人员撤至安全区后，方可起吊、行走，龙门吊行走过程中派专人监控龙门吊行走装置的运行状态，发现异常及时示警，停止作业，排除故障…………
共39页

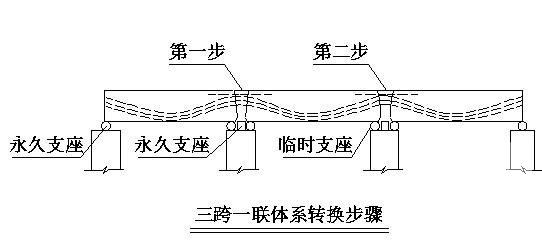

第 1 张图

第 2 张图

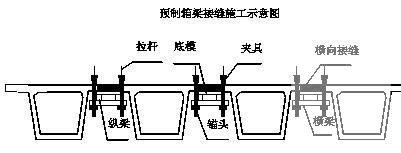

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
