[台阶高度]铁路扩改工程高路堑开挖施工作业指导书（中铁）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

（5）总体 施工方案
a、土质、软质岩、强风化硬质岩路堑
当路堑中心高度大于5m时，采用分层逐层顺坡开挖或纵向台阶法开挖方式…………
路堑开挖前，做好堑顶防排水设施，临时排水设施应与永久性排水设施相结合，并与原排水系统顺接。路堑开挖过程中，为保证雨水不冲刷边坡和基底，边坡和基底预留不少于50cm待开挖至设计标高或平台位置时一次开挖完成。刷坡应保证边坡坡度及平整度，对特殊部位做好边坡防护工作。路堑开挖时应合理分段并自上而下进行，严禁掏底开挖。设有支挡结构的路堑边坡应分段开挖、分段施工。设计要求分层开挖、分层防护的路堑边坡，应自上至下分层开挖、分层施工，支挡工程施工应与开挖紧密衔接。如防护不能紧跟完成的，应预留厚度不小于50cm的保护层…………
b、硬质岩石质路堑
硬质岩石路堑，主体采用松动爆破、边坡采用光面或预裂爆破的方法开挖。根据路堑开挖区岩石的岩性、产状以及开挖高度，详细进行爆破设计，严格控制装药量，爆破后应达到边坡和堑顶山体稳定，基底和边坡平顺、不破碎，基底和边坡凹凸不平处用混凝土或浆砌片石补齐。爆破施工采用潜孔钻机或风钻钻孔，进行松动爆破，爆破施工时，纵向分段，竖向分层，逐层施工…………
c、膨胀土路堑
合理进行施工组织安排，膨胀土路堑施工应尽量避开雨季。边坡支挡和防护结构应及时安排施工，随挖随护，及时封闭边坡。对于不能紧跟开挖及时支护时，边坡预留不小于0.5m厚度的保护层…………
膨胀土路堑基底施工开挖面应始终保持不小于4%的排水横坡，防止积水，对黏性较大，含水量较高的黏性土，适当晾干后再行开挖…………
3、土方路堑开挖
（1）施工方法
采用机械开挖，机械开挖不到的边角采用人工开挖。边坡坡面人工整修…………
根据地形条件和土方调配运距，采用如下不同的机械组合和开挖方法：
a、逐层顺坡开挖：对于土方数量相对集中、土方调运距离在500m以下的路堑开挖，采用推土机配合挖掘机逐层顺坡开挖施工，其中运距100m以内的土方采用推土机直接推送到位…………

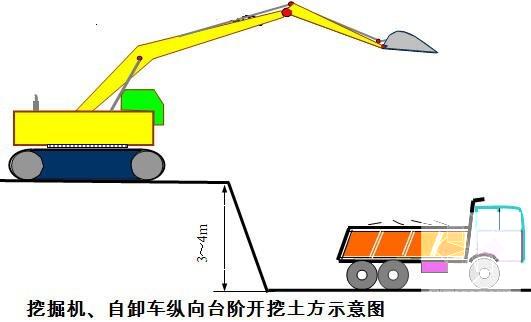

b、纵、横向台阶开挖：对于地形较缓、土方调运距离在500m以上的路堑开挖，采用推土机配合挖掘机或装载机纵、横向台阶开挖施工，自卸汽车运输。边坡较高时分层开挖，台阶高度3～4m…………
共14页

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
