一份铁路线立交桥dwg格式CAD图纸竣工图纸（中铁）(钢筋布置图)

ttffdd7788 · 发表于 2020-4-15 21:07:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

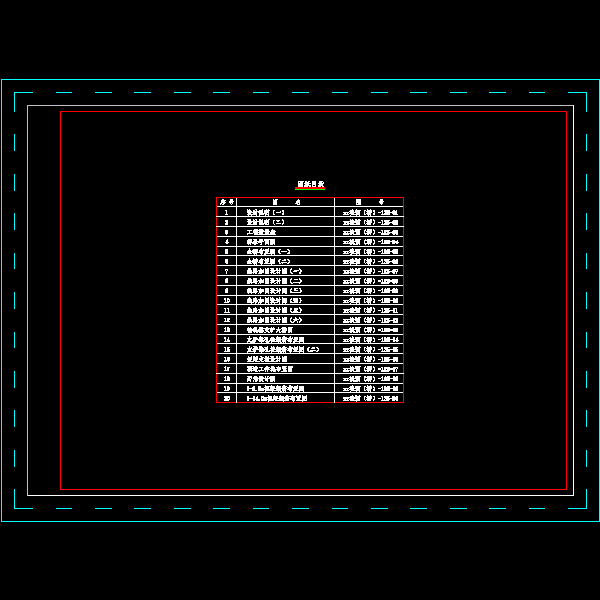

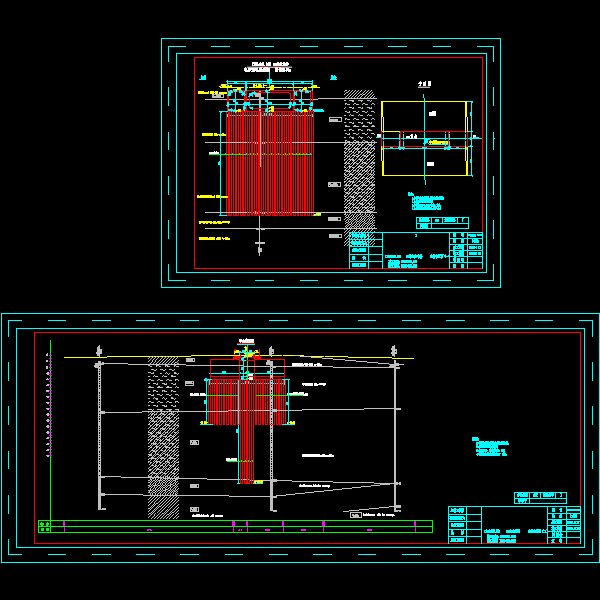

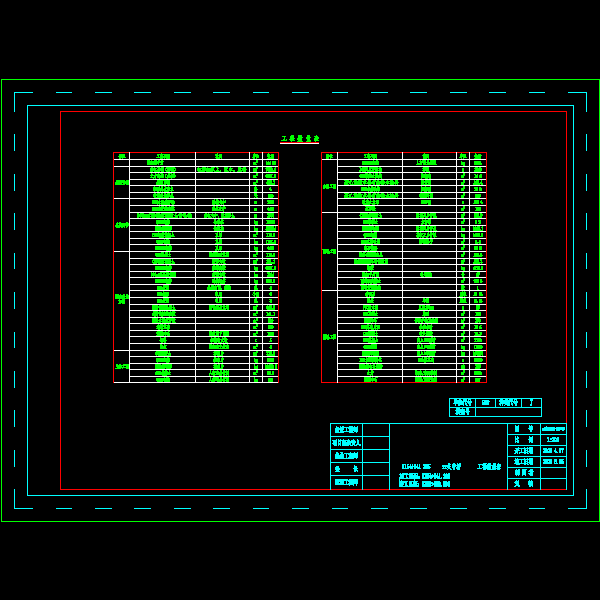

铁路主体结构采用(5.5 14.0 5.5)m三孔框架。横向总长度5.0m。　　孔径5.5m框架，顶板厚40cm，底板厚45cm，边墙厚45cm。孔径14.0m框架，顶板厚80cm，底板厚100cm，边墙厚100cm。　　框架基础采用φ60高压旋喷桩，桩长35m。　　立交桥基坑开挖深度达到6.3m，且处于深层软土层内，为了确保既有线运营和施工安全，基坑支护采用钻孔灌注桩（2排D80cm钻孔灌注桩），前排桩距100cm，后排桩距200cm，桩长23.0m。两排桩之间打1排D60cm水泥搅拌桩作为止水帷幕，桩长10.0m。　　…… 　　该资料包含：　　1-14m框架钢筋图　　1-5.5m框架钢筋图　　框架刃角　　顶进工作坑　　便梁支墩设计图　　支护钻孔桩钢筋布置图　　钻孔桩支护大样　　框架内支撑图　　线路加固图原图　　桥址平面图　　全桥布置图　　桥址平面图　　工程数量表　　设计说明　　目录　　…… 　　共计21张
