4-13米钢筋混凝土板桥全桥CAD施工图纸(23张).dwg

[复制链接]

0

主题

0

帖子

1112

积分

超级版主

Rank: 8Rank: 8

积分
1112
发表于 2020-9-30 07:06:00 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


技术标准:    1、设计荷载:汽车—20,挂车—100;    2、桥面宽度:净7m 2X0.75m;    3、地震烈度:Ⅶ度;    4、设计洪水频率:1/50;   ......   设计要点:    上部结构为13米混凝土空心板,下部构造桥台为U型桥台、重力式桥墩、扩大基础,桥面横坡由三角垫层调整。本桥为四孔一联,共设SSFB-80毛勒缝两道。本桥采用桥面连续。  共包含CAD设计图23张。

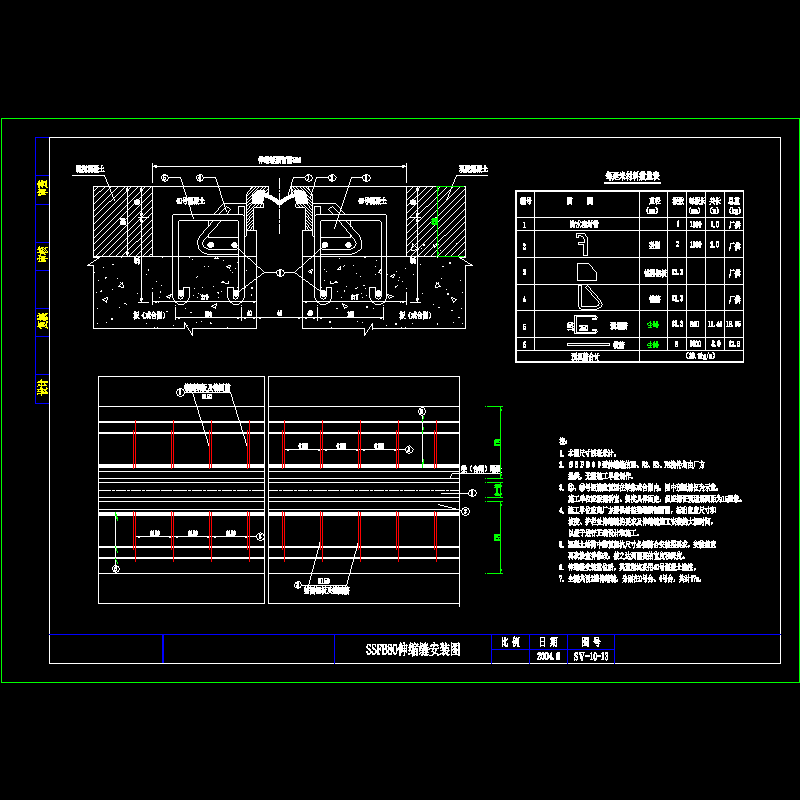

ssfb80伸缩缝.dwg
ssfb80伸缩缝.dwg

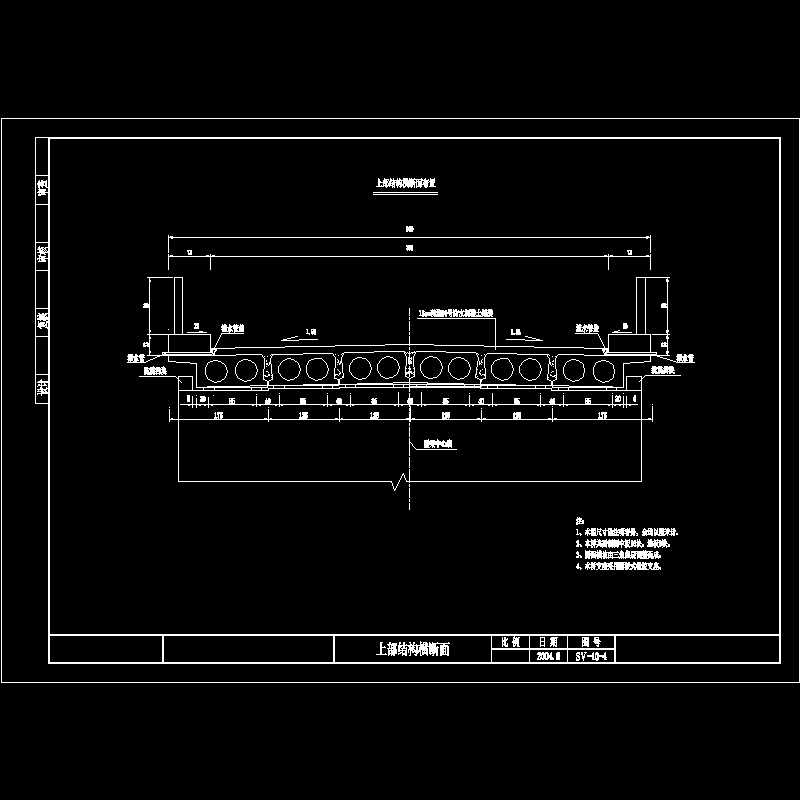

上部标准横断面.dwg
上部标准横断面.dwg

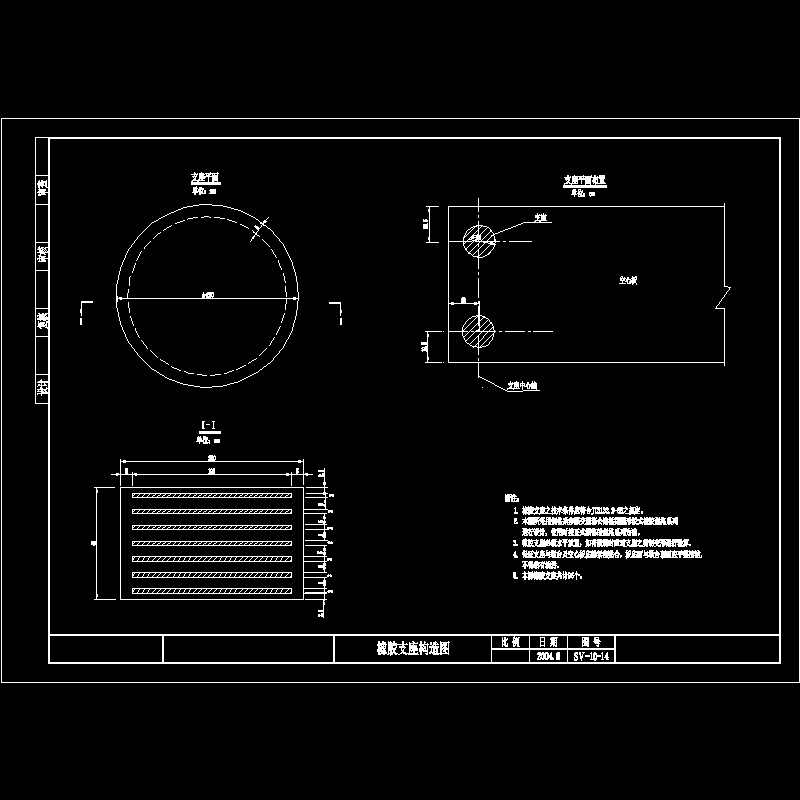

圆橡胶支座构造(4.9cm).dwg
圆橡胶支座构造(4.9cm).dwg

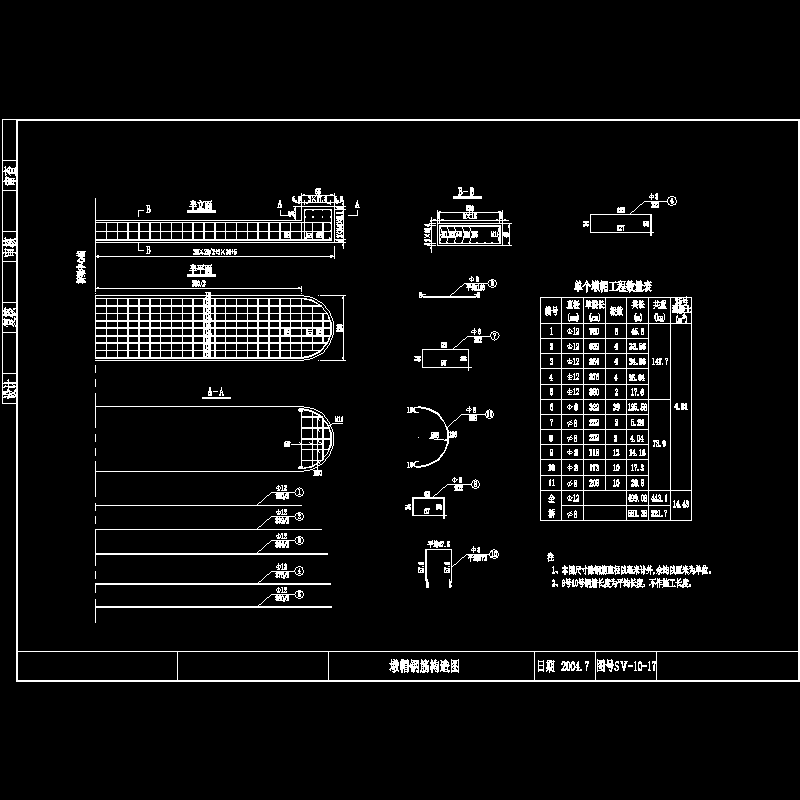

墩帽布筋.dwg
墩帽布筋.dwg

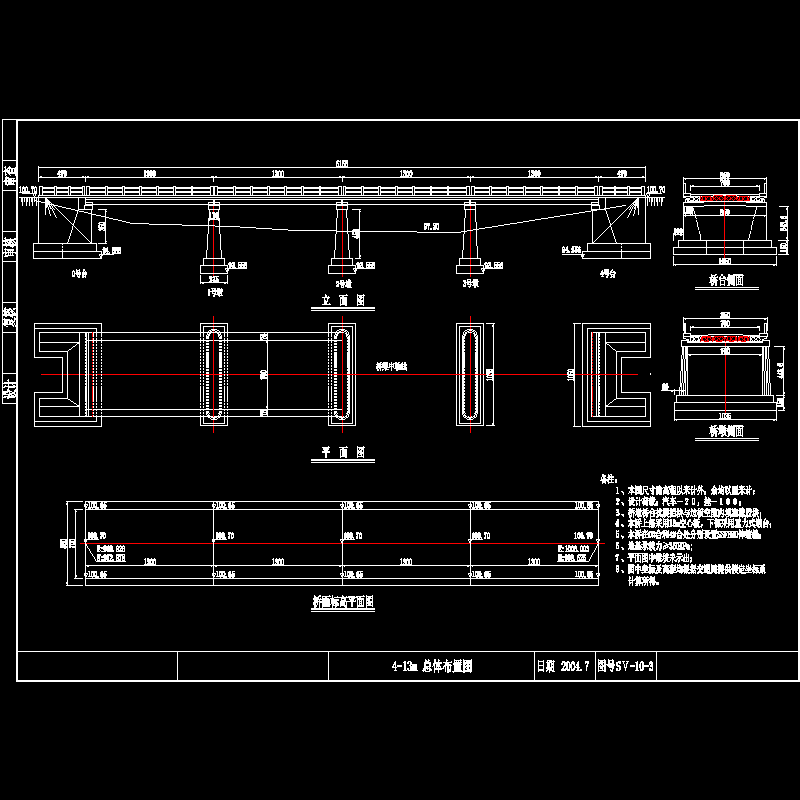

总体.dwg
总体.dwg

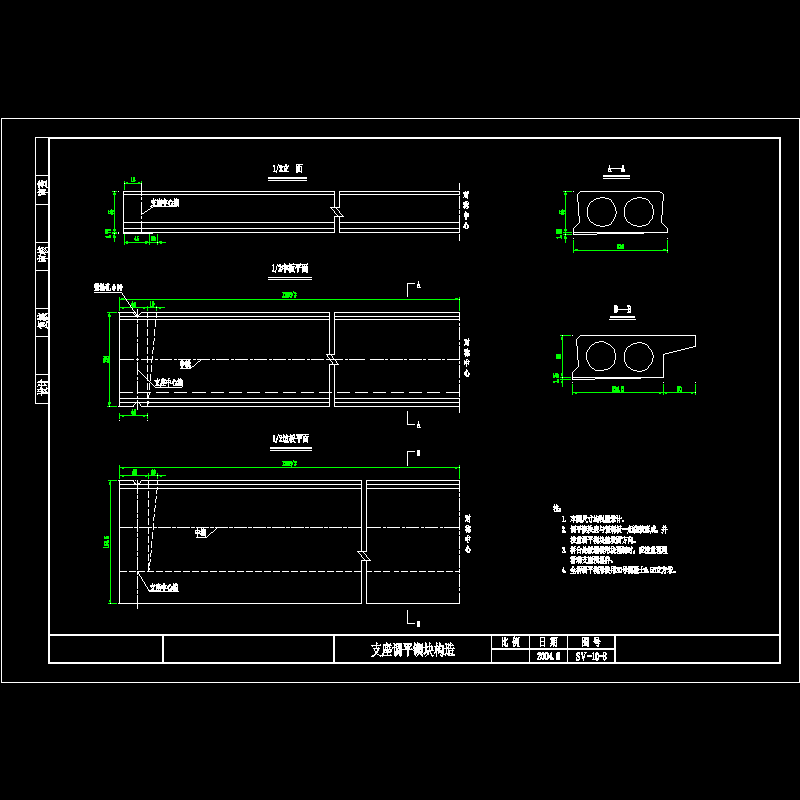

支座调平锲块.dwg
支座调平锲块.dwg
桥台.dwg
桥台.dwg
桥台垫石13m.dwg
桥台垫石13m.dwg
桥墩垫石13m.dwg
桥墩垫石13m.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-30 07:06:00上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwsce0s102cecs1.zip

2.6 MB

下载  售价: 100 积分    赚积分
