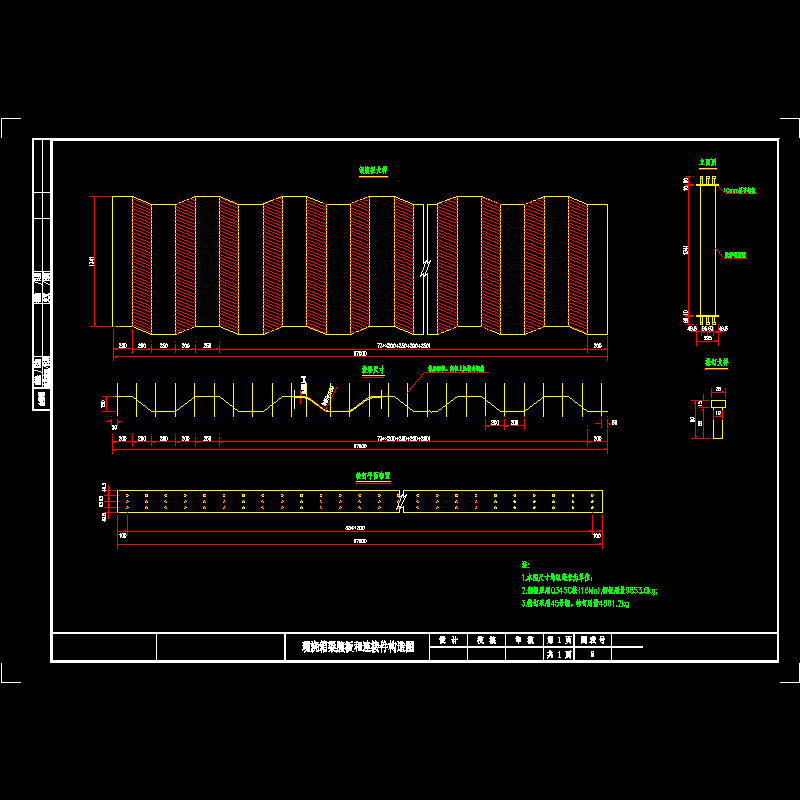

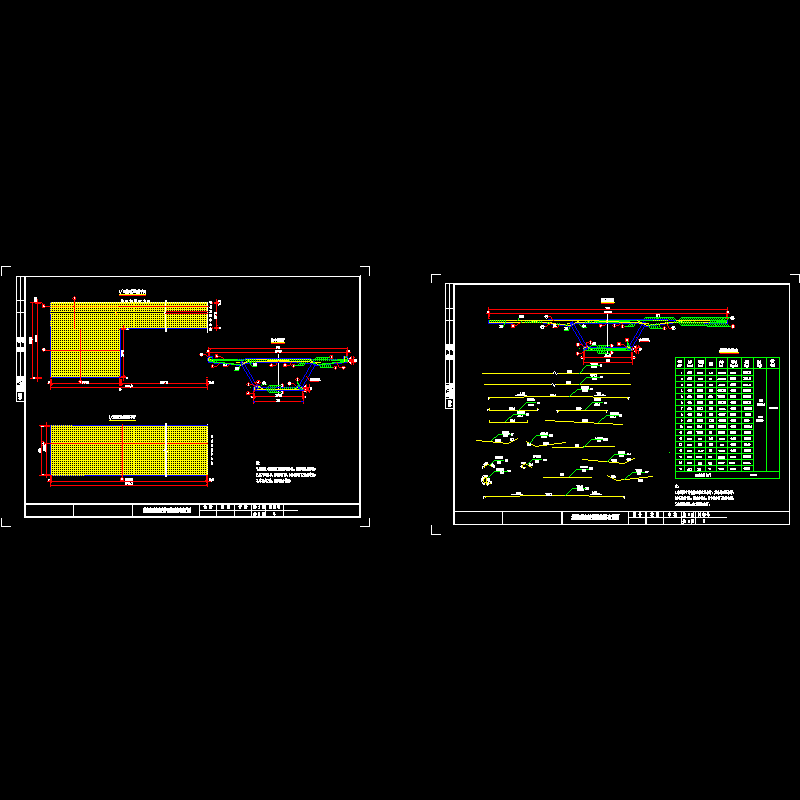

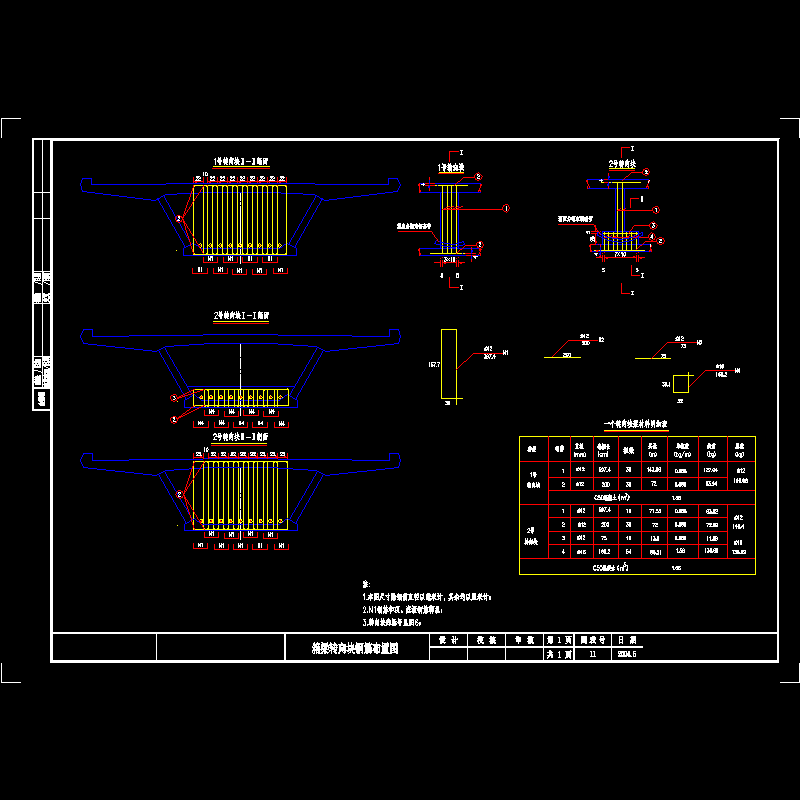

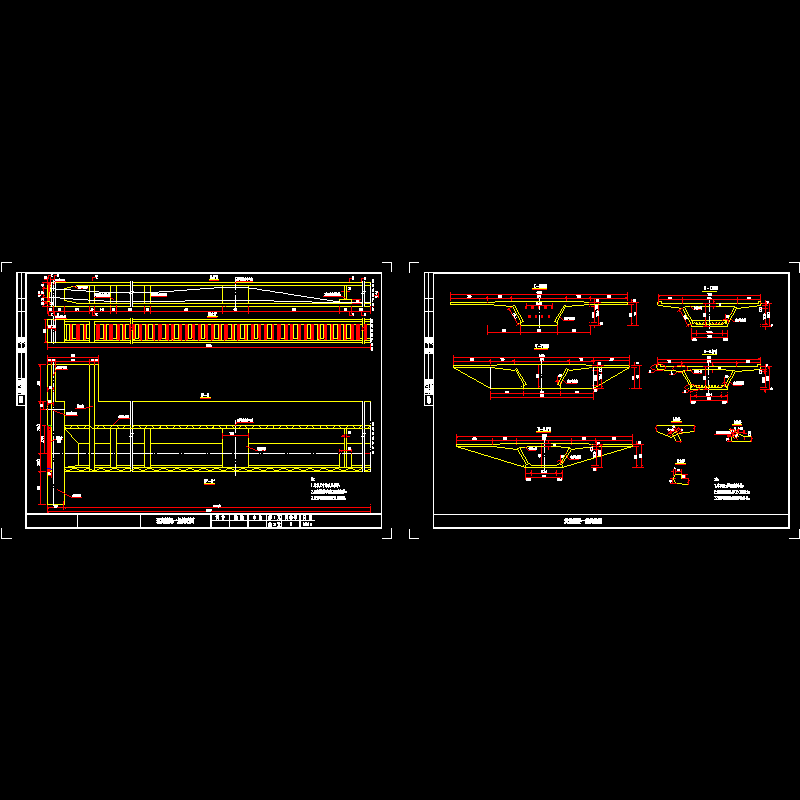

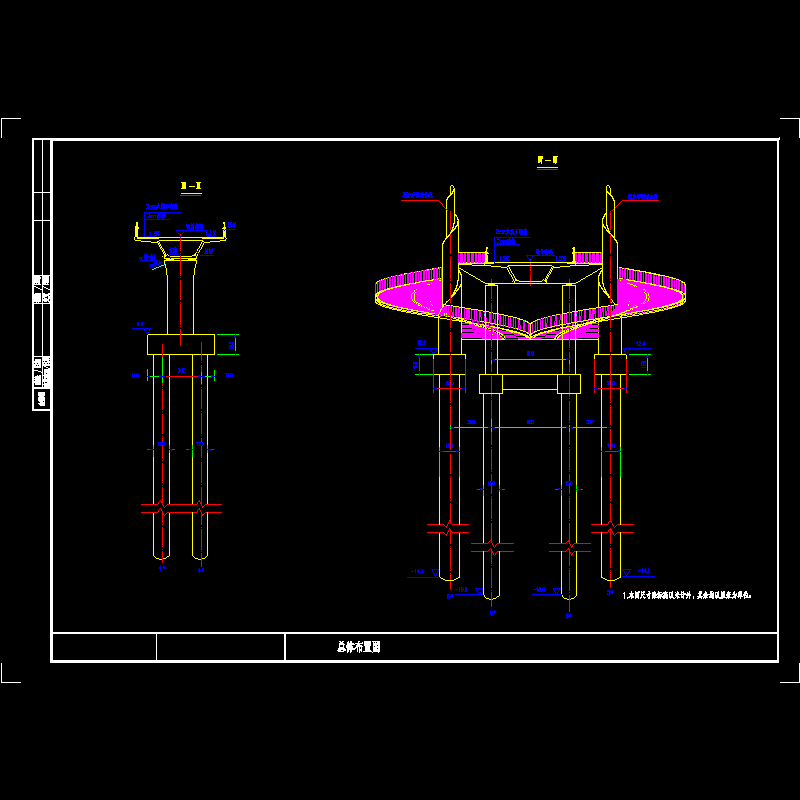

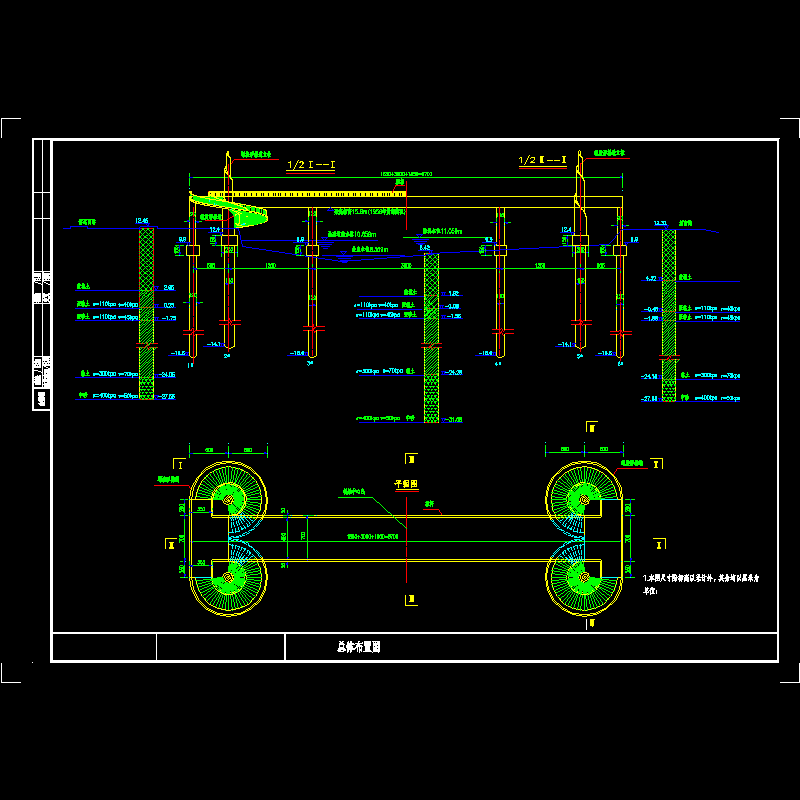

桥（波形钢腹板桥梁）CAD图纸(结构构造)(dwg)

mmyaowolai · 发表于 2020-9-18 21:44:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

日本是波形钢腹板桥梁发展最快的国家，目前已建近20座这种桥梁。这些桥梁的建筑结构形式有简支梁、连续梁、连续刚构及T型刚构。在占自重25％左右的腹板改用波形钢腹板后，上部结构自重大幅度减小，下部结构的工程量及费用减少；同事，因不采用混凝土腹板，相应减少了钢筋、模板工程，缩短了工期且施工方便。从结构受力方面来看，波形钢腹板的剪切压曲屈服强度较高，混凝土板的有效预压应力高，在结构构造方面，钢板与混凝土板之间的粘结力有所增强，从而提高了相关构造施工性能与经济性能。
