4x8m斜交钢筋混凝土板桥全套CAD施工图纸.dwg

jxyy7788 · 发表于 2020-9-29 21:58:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

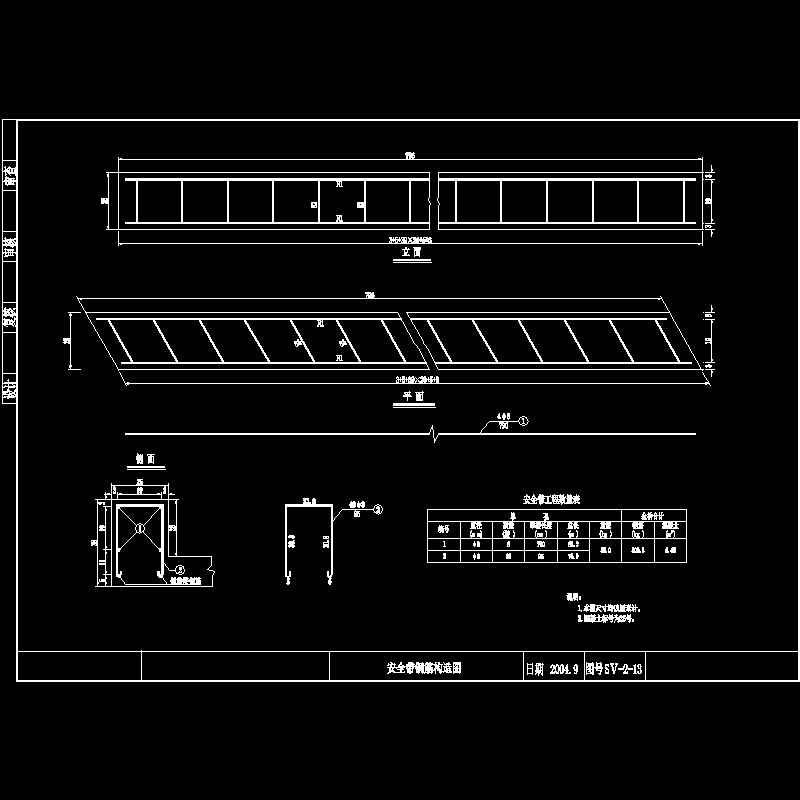

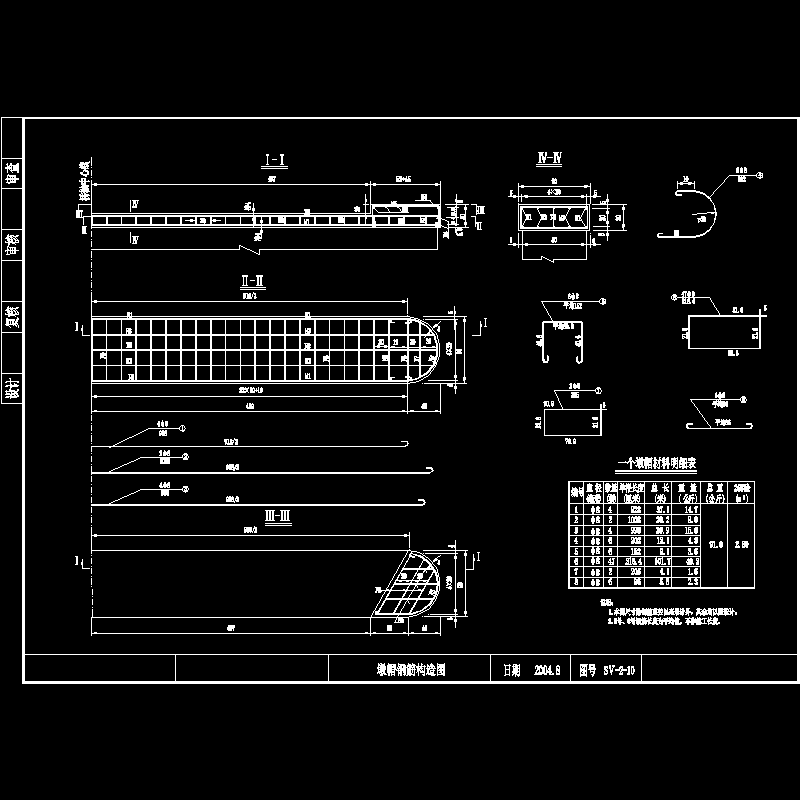

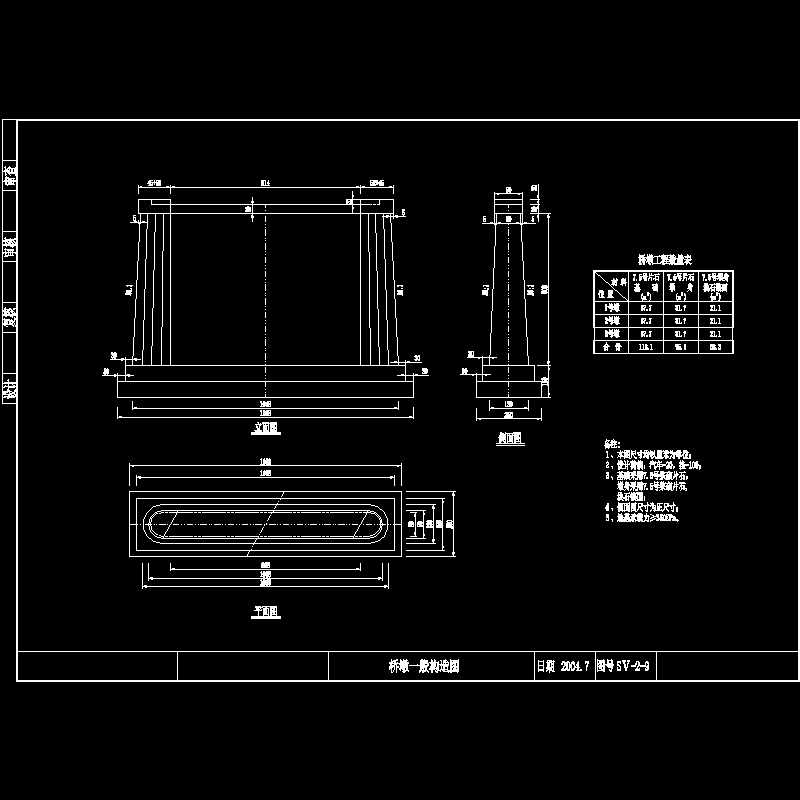

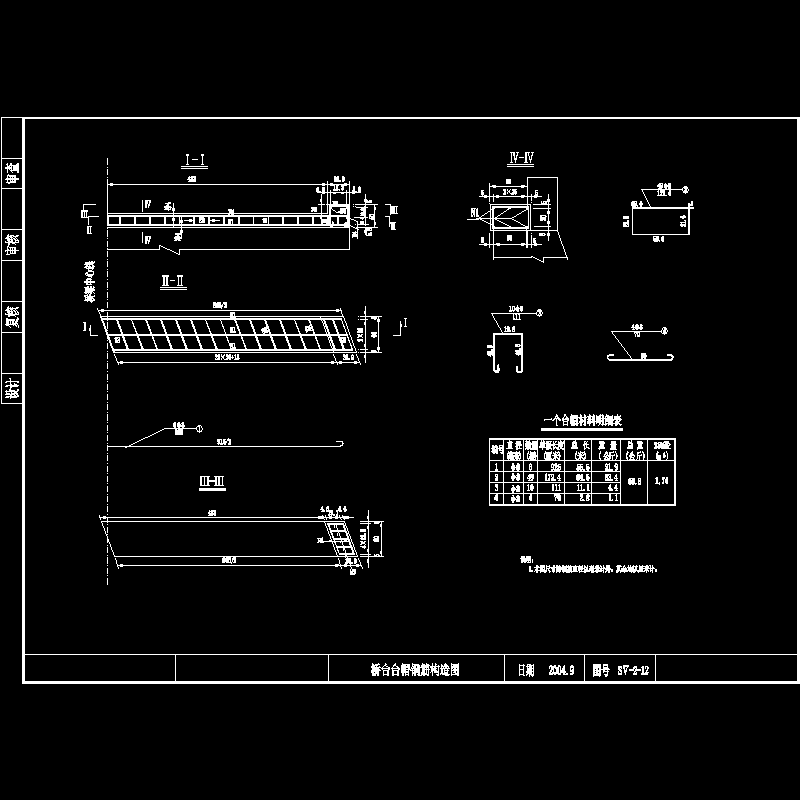

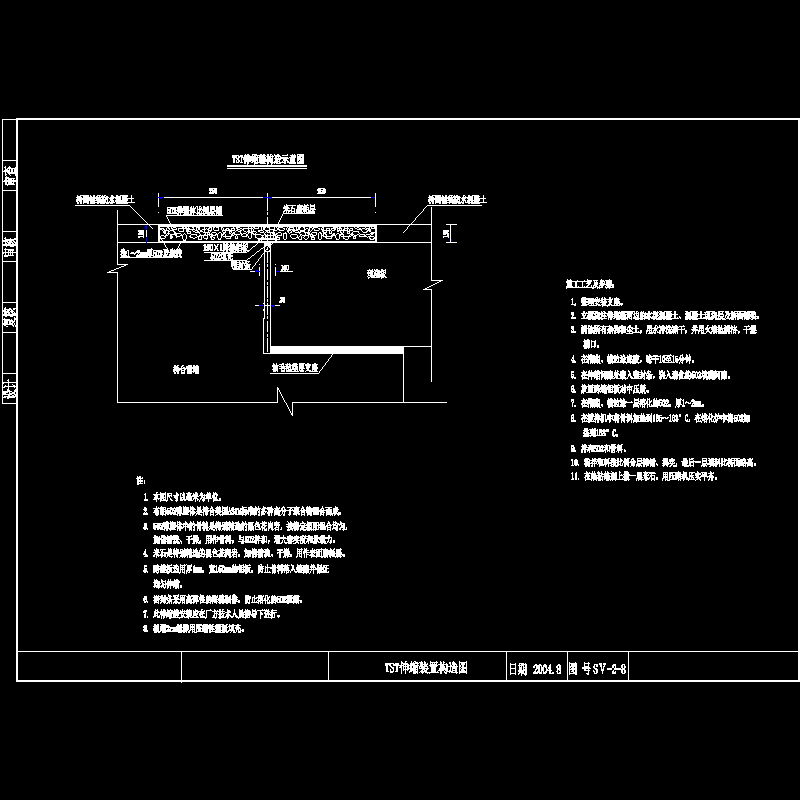

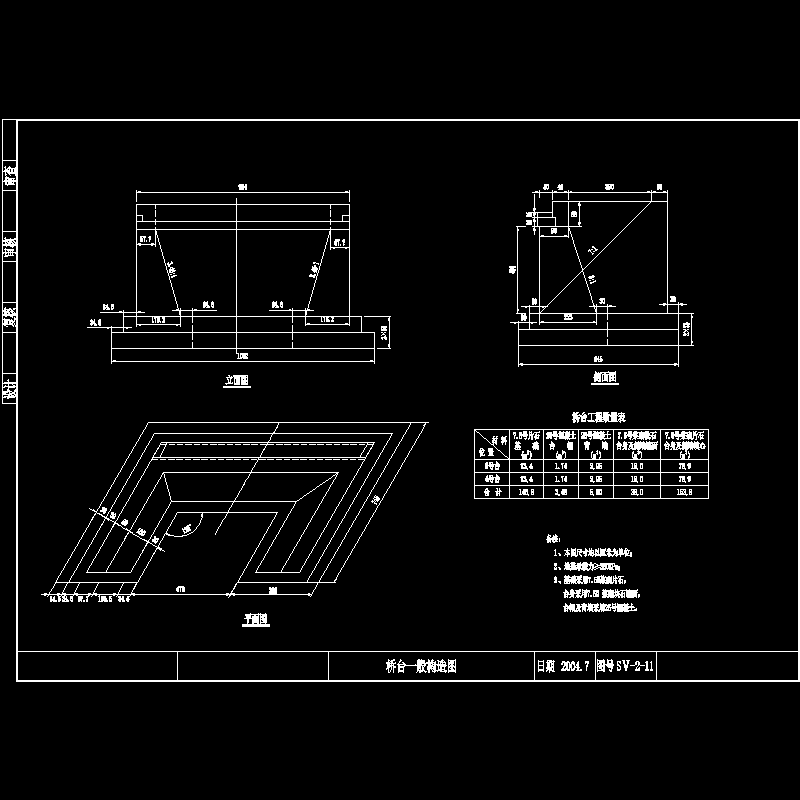

技术标准：　　设计荷载：公路二级；　　桥面宽度：桥面净宽7.0m,设安全带2×0.25m,不设人行道。　　斜交角度：左斜30度　　...... 　　设计要点：　　桥台采用U型桥台扩大基础、桥墩采用重力式墩扩大基础。　　现浇板计算计入13cm桥面铺装共同受力;混凝土铺装层须铺至全宽。　　桥面铺装采用13cm防水混凝土。　　桥面设1.5%横向排水坡，横坡在墩台上调整，板厚、墩台帽厚不变，并在墩台帽上面垫1cm油毛毡，支座制作方式三毡四油。　　...... 　　设计于2014年，共包含CAD设计图17张。
