大学运动场地下室暖通施工图纸cad
-
设计详细说明：有
-
建筑类别：教育,体育
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：本项目为
贵州省大学运动场地下室暖通施工图
，总建筑面积为18181.87平方米，其中架空层北区面积7182.87平方米，架空层南区面积10057.73平方米，风井、楼梯间出地面部分面积92.07平方米，运动场看台面积849.20平方米。。
设计内容：（1）通风系统设计（2）防排烟系统设计（3）节能设计
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
架空层北区暖通施工图 -

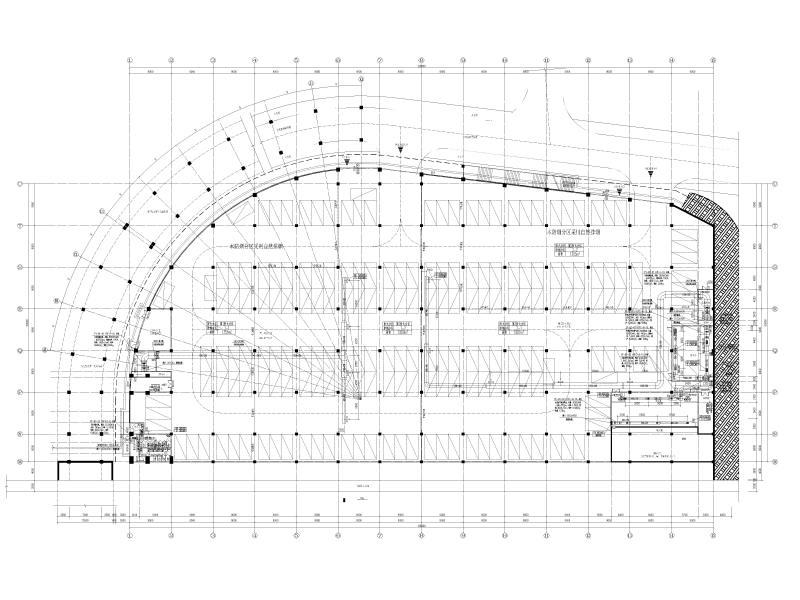

架空层南区暖通施工图 -

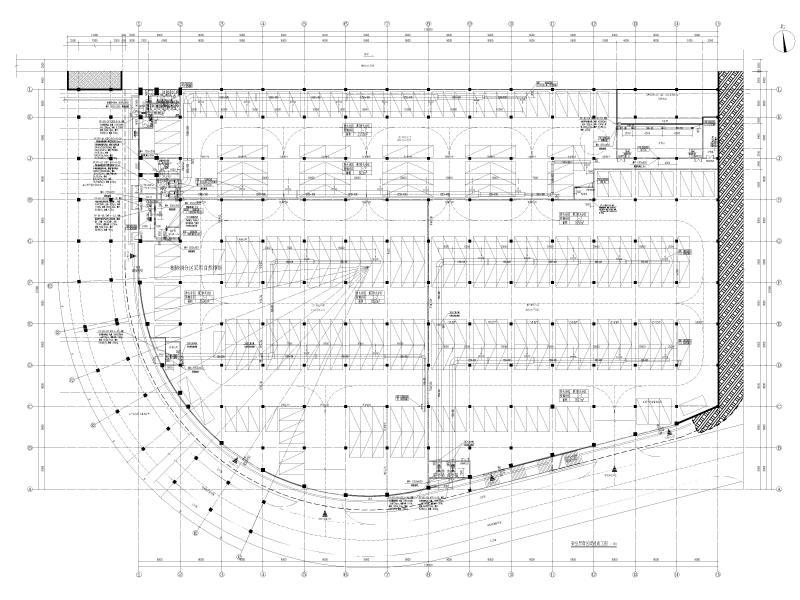

架空层南区暖通施工图1
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-06
- 评论次数：0
- 浏览次数：0
- 文件大小：3.76 MB
- 收藏次数：0
-
文件名称：
附件-996585567898905505.dwg
