饲料生产加工项目暖通施工图纸cad平面图

项目概要：该项目为 贵州省饲料生产加工项目 暖通施工图 ，5-1#楼厂房地上1层，建筑高度为9.1m，总建筑面积为5073.24平方米，为单层公共建筑。4#、8#、13#辅助设备用房地上2层，建筑高度为8m，总建筑面积为988.64平方米。

设计范围：1、通风系统设计；2、空调设计：预留；3、防排烟系统设计。

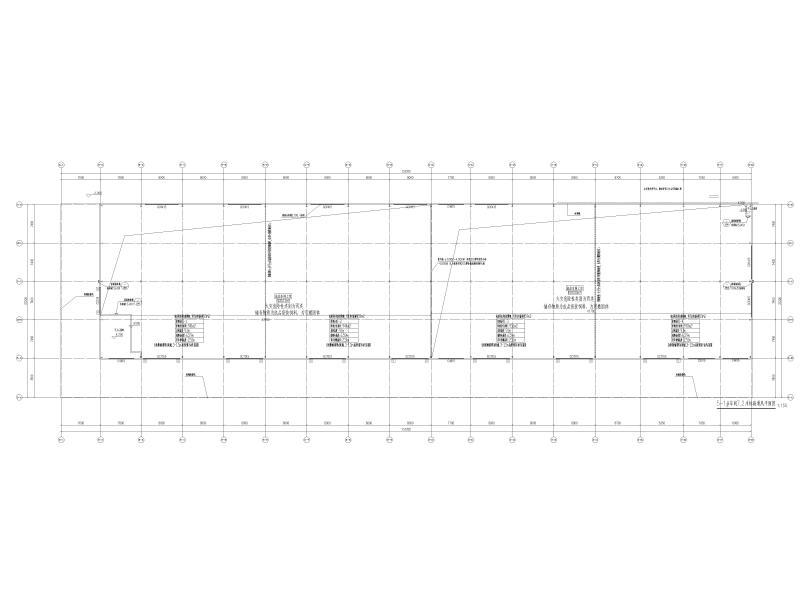

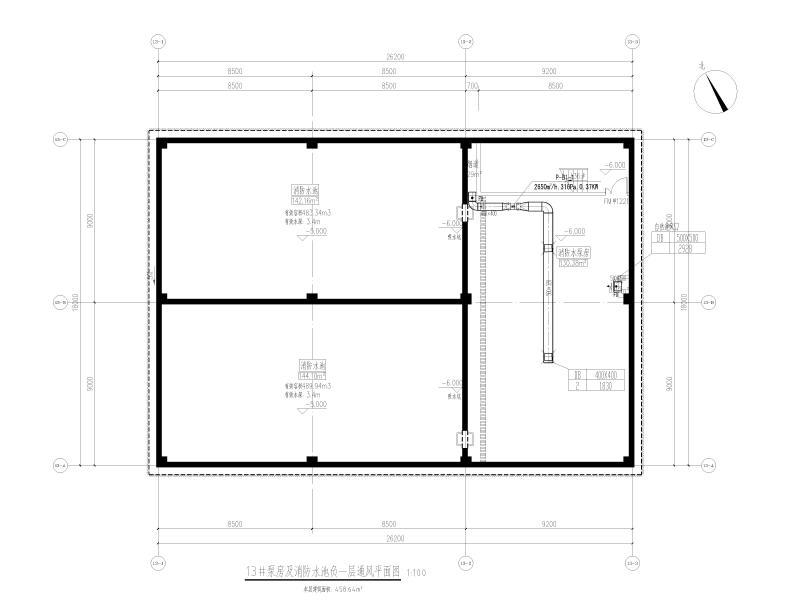

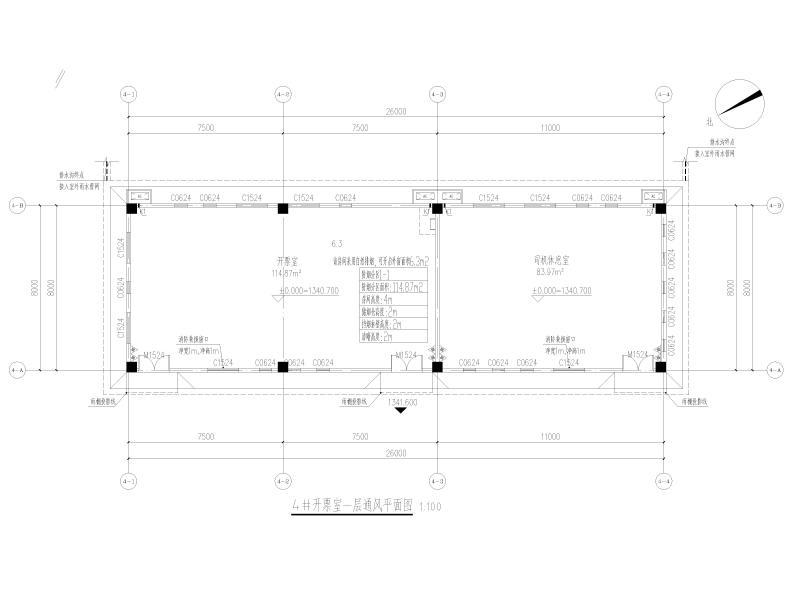

部分图纸展示：
