4层产业园生产加工用房暖通施工图纸cad通风排烟平面图
-
设计详细说明：有
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计面积：9556.91平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风,防排烟
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省产业园建设项目生产加工用房
暖通施工图
2020
。本栋单体主要功能为：车间及相关辅助用房。建筑类别为多层厂房，耐火等级为二级。建筑设计面积：9556.91平方米。建筑层数：地上4层。建筑高度：地上高度22.7米。
设计范围：通风系统及防烟排烟系统
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

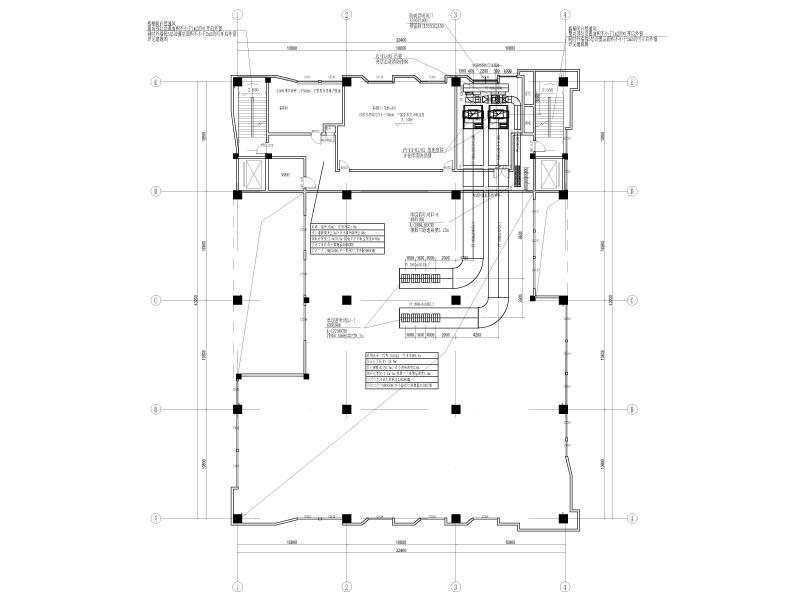

夹层通风及防、排烟平面图 -
三层通风及防、排烟平面图 -

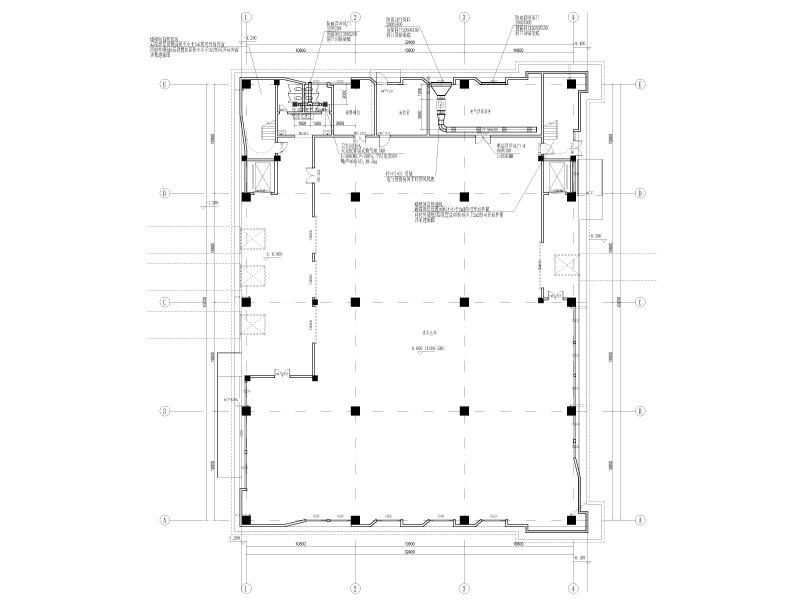

一层通风及防、排烟平面图
以上是部分截图，请下载附件后查看完整高清内容
