4层生产加工用房结构cad施工图及平面布置图,配筋图

建筑类别：工业建筑

厂房建筑高度类型：多层厂房

建筑地上层数：4层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：18张

设计年代：近代

该项目的±0.000标高的高程为1288.300m。该项目计使用年限：50年，主要功能为仓储。结构层数：地上4层；土建结构高度为：21.450m。地震烈度：6度(0.05g)；地震分组为第一组；基本风压0.30KN/平方米，地面粗糙度为B类。本建筑抗震设防类别为标准设防类(丙类), 按抗震设防烈度6度确定抗震措施。建筑设计结构形式为：框架结构；框架抗震等级为四级；环境类别：室内干燥环境、无侵蚀性净水浸没环境为一类，室内潮湿环境、露天环境与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。

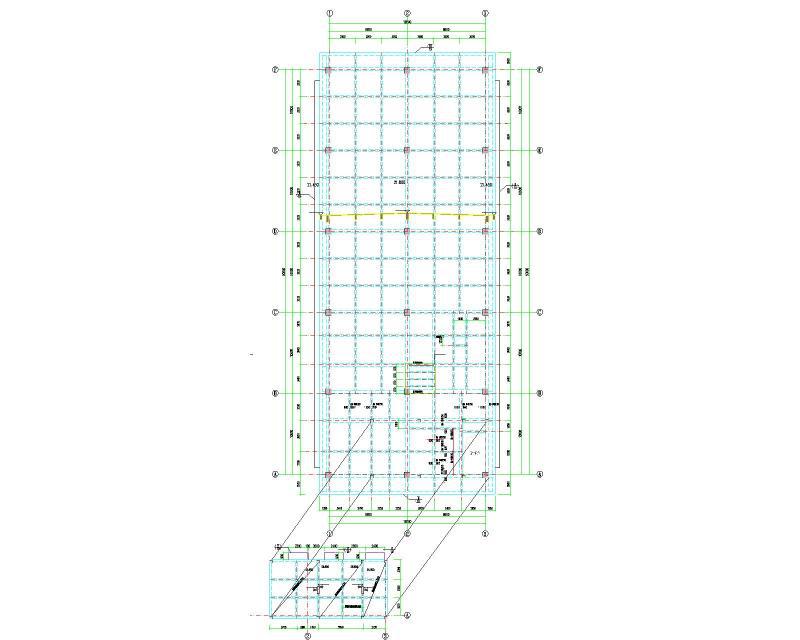

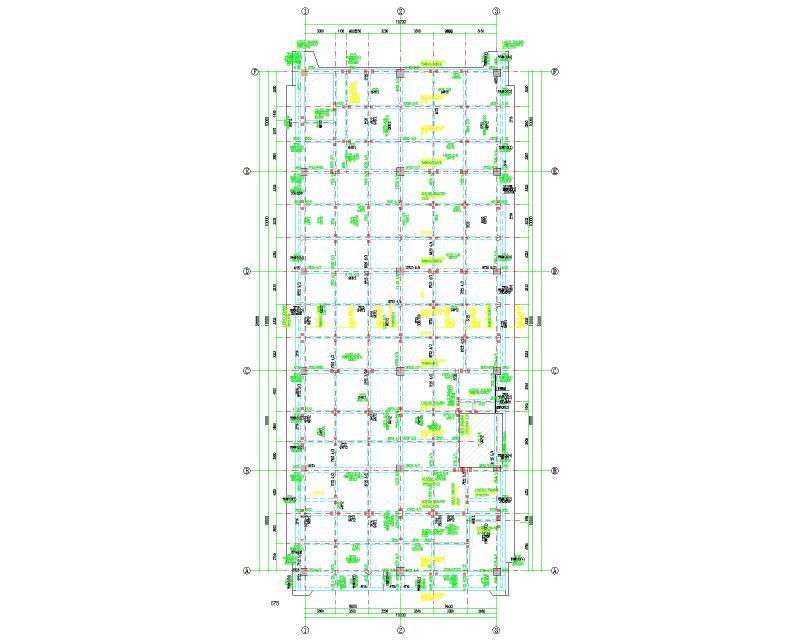

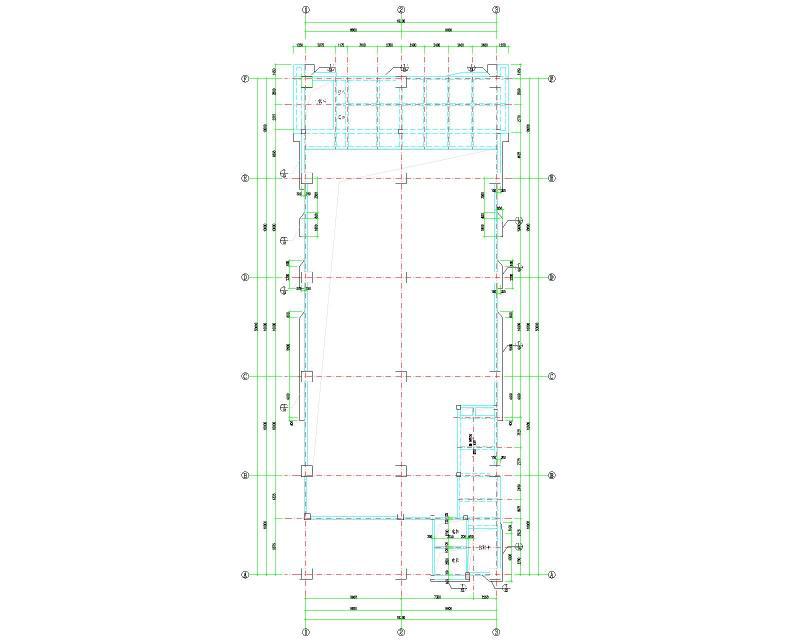

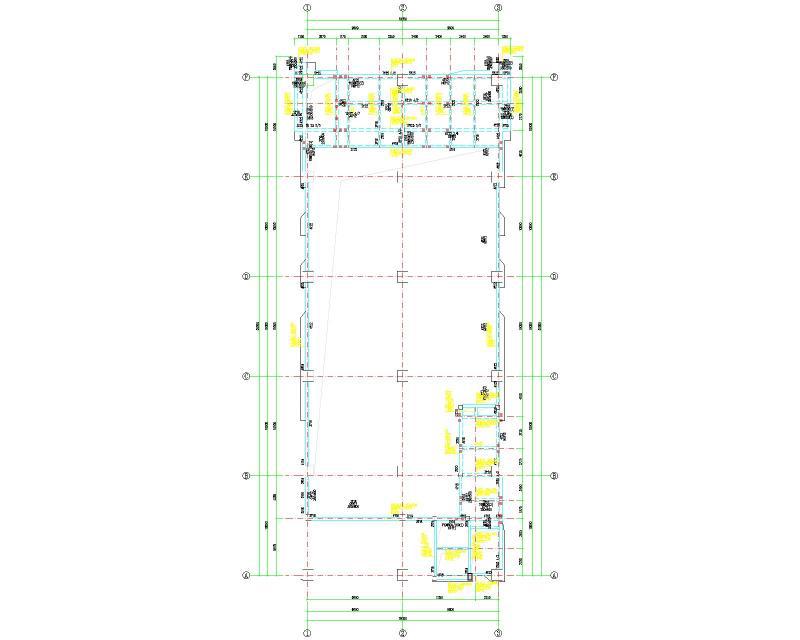

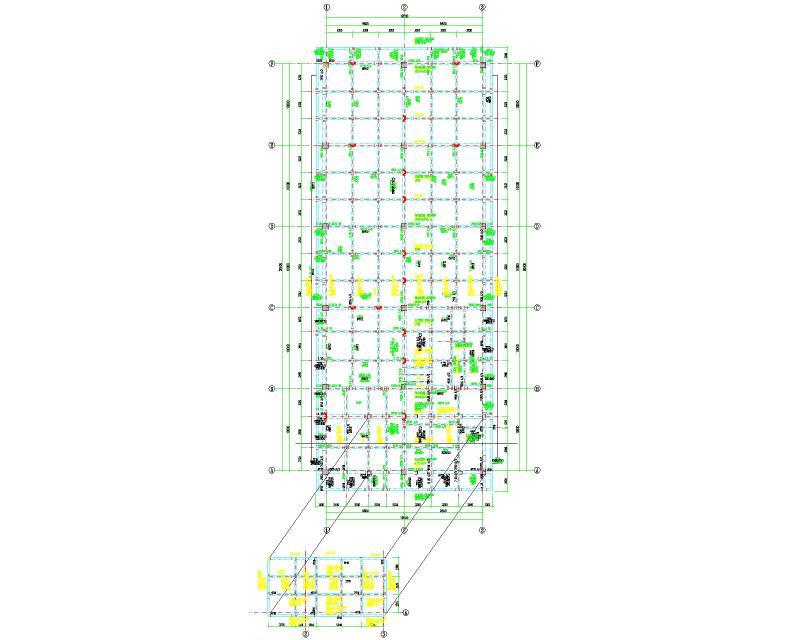

包含：结构设计总说明，基础设计说明，3#厂房基础平面布置图，3#厂房柱平面布置图，3#厂房夹层(4.150m)板配筋图，3#厂房屋面(21.450m)板配筋图，等共计18张。
