该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：1175.7平方米
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：24张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：15
-
项目所在地：湖南
附件详情
-
给排水设计总说明
-
给排水平面图
-
消火栓系统原理图
-
卫生间系统大样图
-
排水系统图
-
给水系统图
附件详情
该项目属新建工程三类建筑，建筑设计使用年限为50年，耐火等级为二级，屋面防水等级为一级，建筑抗震设防烈度小于6度。建筑设计结构形式为框架结构，地上六层，建筑占地面积为1175.7平方米，建筑面积为5058平方米，建筑高度为22.4米。
设计范围：室内生活给排水及消防给水系统。
，共24张。

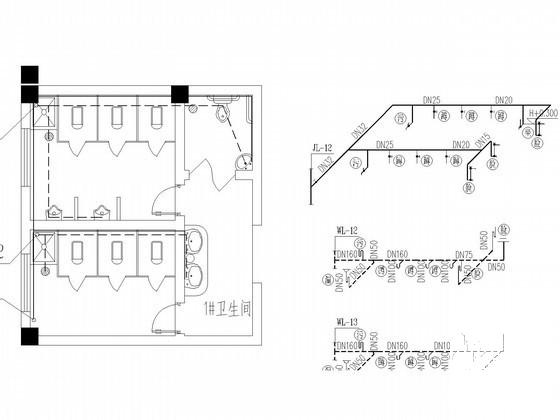

第 1 张图

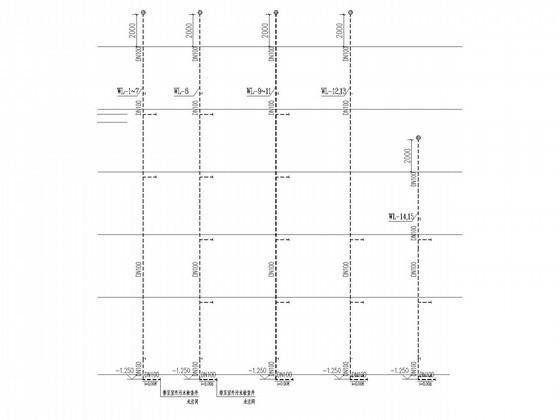

第 2 张图

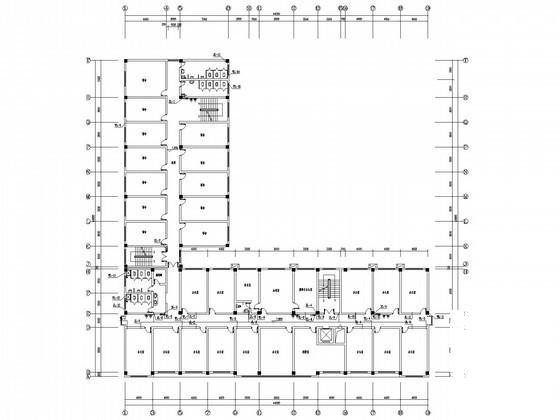

第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
