防空地下室暖通施工大样图cad通风平面图及立面图
-
设计详细说明：有
-
建筑类别：教育
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风
-
项目所在地：贵州
项目概要：该项目为
贵州省
防空地下室
暖通施工图
，平时功能为地下汽车库，战时共设五个甲类核（常）6级防护单元，战时功能均为二等人员掩蔽所，防化等级为丙级，各防护单元掩蔽人数详见人防战时通风计算简表。第三防护单元内战时设有柴油电站，战时负责各防护单元用电。战时各单元均设有独立的通风系统，人员掩蔽所可实现清洁式、隔绝式、滤毒式三种通风方式。
设计范围：本人防工程战时防护通风的施工图设计。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

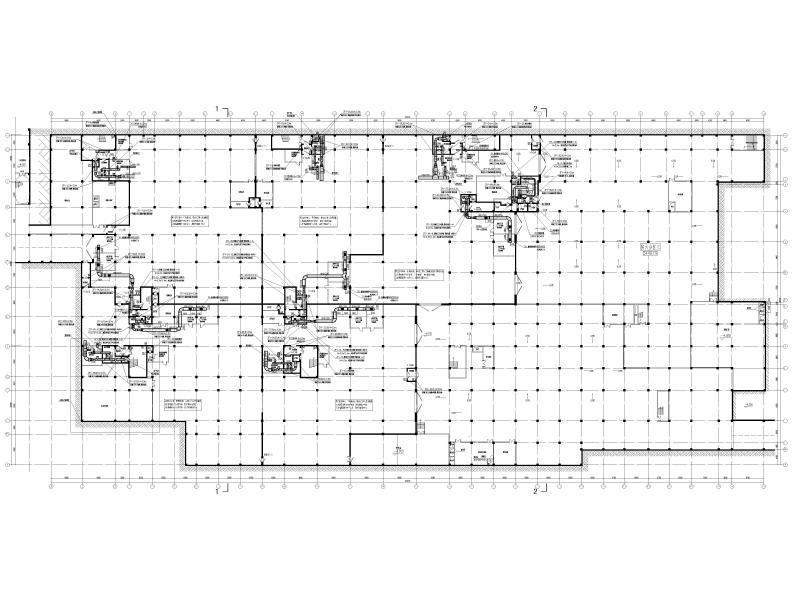

负一层防空地下室战时通风平面图 -

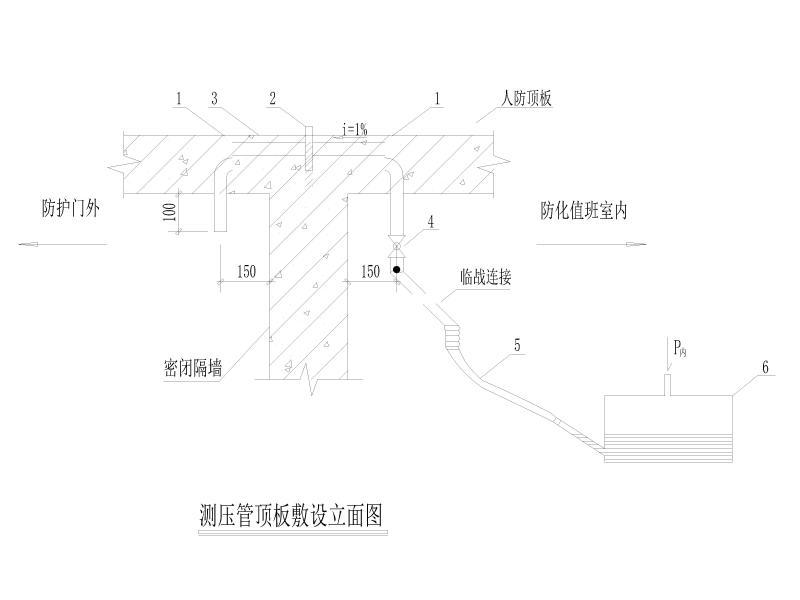

测压管顶板敷设立面图 -

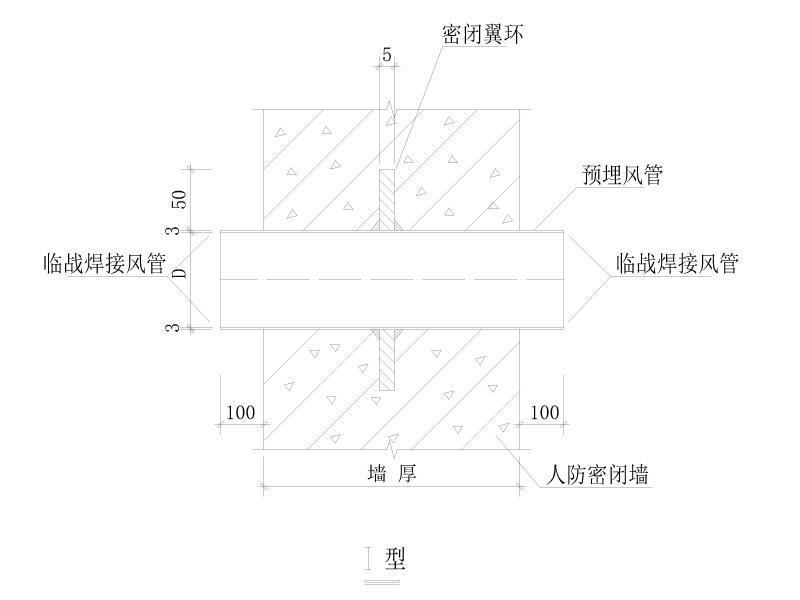

战时风管穿密闭墙大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.3 MB
- 收藏次数：0
-
文件名称：
附件-996565695800095789.dwg
