人才公寓地下室暖通施工大样图cad平面图

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：住宅
• 建筑高度类型：单层建筑
• 建筑设计面积：4516.37平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：江苏

1、项目概要：该项目为 江苏省人才公寓地下室 暖通施工图 2020 ，属Ⅱ类汽车库，总建筑面积为4516.37平方米（不含人防区域）。地下室耐火等级为一级，普通地下汽车库共分为1个防火分区，消防水池和泵房为一单独防火分区。

2、设计范围：该资料内容包括普通地下汽车库及设备房的通风、防排烟系统。

部分图纸展示：




地下一层通风平面图

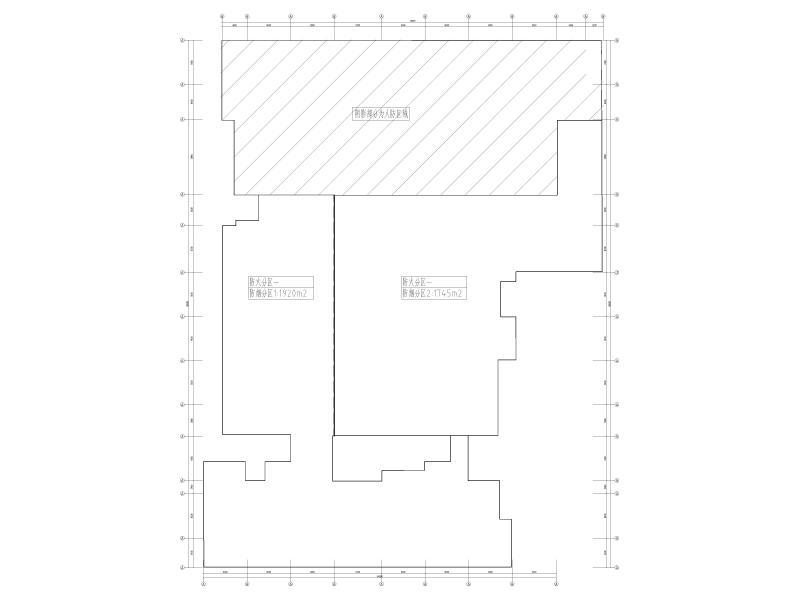

防火分区、防烟分区示意图

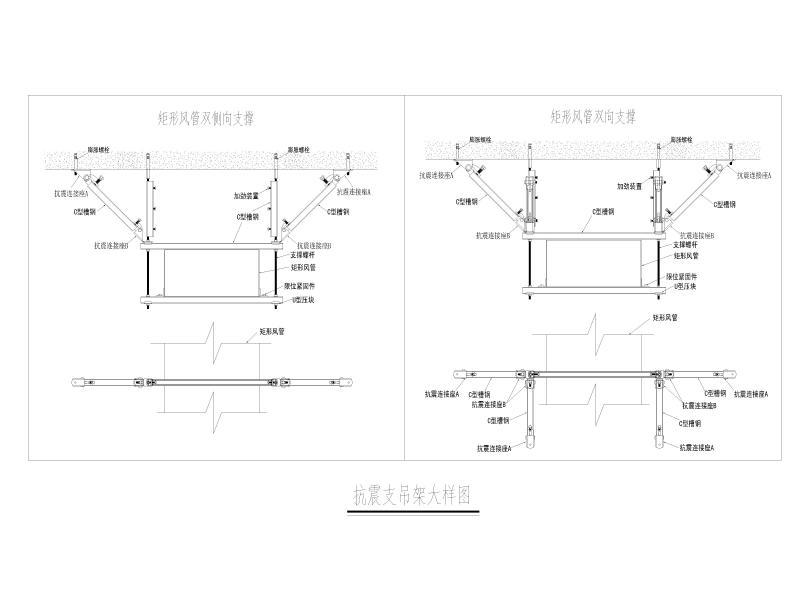

抗震支吊架大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
