火车站片区城市次干道工程全套施工大样图cad及电视监控杆件设计图

附件详情

项目概要:
本道路为火车站片区规划路网中的一条城市次干道,规划路幅宽度26m,道路全长519.381m,设计速度40km/h。设计内容包括道路、排水、管线综合、交通设施、绿化及照明工程。
......
横断面设计:
道路路幅宽度26m,根据可行性研究报告批复,标准横断面设计如下:
2.0m人行道+1.50m绿化设施带+2.5m非机动车道+4×3.5m机动车道+2.5m非机动车道+1.5m绿化设施带+2.0m人行道=26m。

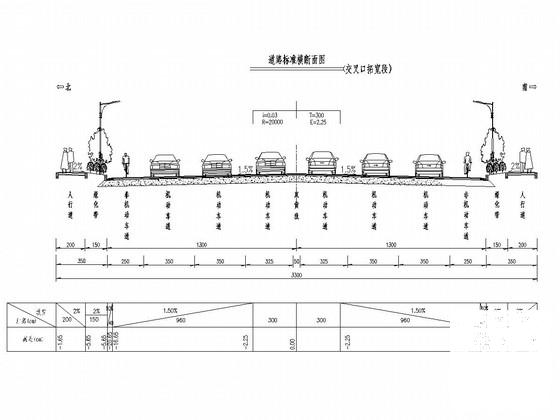

根据规划,靠近xx路交叉口段道路路幅宽度每侧增加一个3.5米的右转弯车道,路幅宽度为33米。横断面组成为:
2.0m人行道+1.50m绿化设施带+2.5m非机动车道+6×3.5m机动车道+2.5m非机动车道+1.5m绿化设施带+2.0m人行道=33m。
......
,共105张CAD设计图。

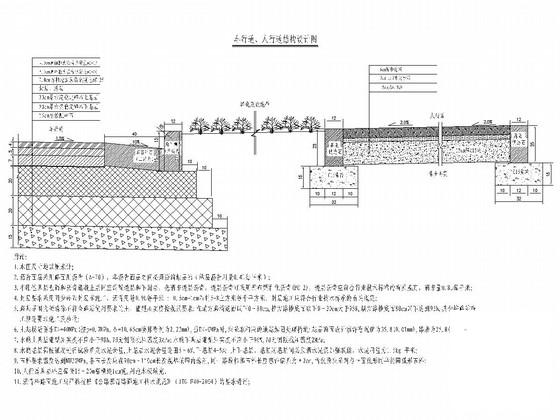

路面结构设计图

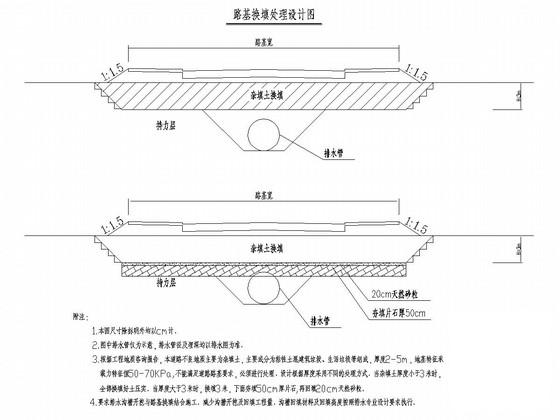

软土路基处理设计图

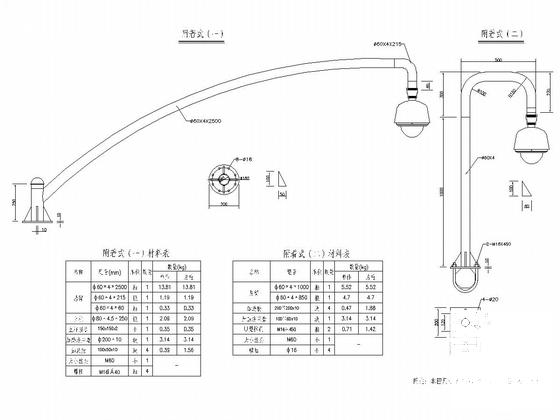

附着式电视监控杆件设计图

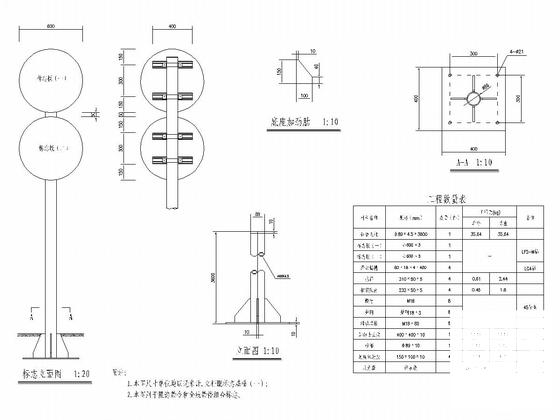

单柱式组合标志设计图

绿化标准横断面图

沉泥井大样图

无障碍设计

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 火车站城市次干道施工大样图 - 1
    火车站城市次干道施工大样图 - 1
  • 火车站城市次干道施工大样图 - 2
    火车站城市次干道施工大样图 - 2
  • 火车站城市次干道施工大样图 - 3
    火车站城市次干道施工大样图 - 3
  • 火车站城市次干道施工大样图 - 4
    火车站城市次干道施工大样图 - 4
  • 火车站城市次干道施工大样图 - 5
    火车站城市次干道施工大样图 - 5
  • 火车站城市次干道施工大样图 - 6
    火车站城市次干道施工大样图 - 6
  • 火车站城市次干道施工大样图 - 7
    火车站城市次干道施工大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
