30m宽城市次干道工程全套施工大样图cad

附件详情

项目概要:
道路全长524.722米,设计的内容包括道路、排水、管线综合、交通设施、绿化、照明等内容。

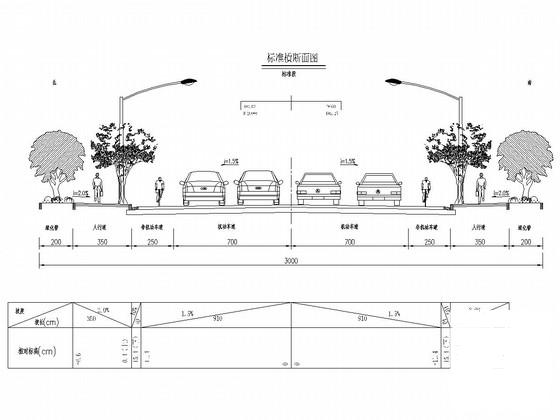

标准路段断面组成如下: 2m(绿化带)+3.5m(人行道+设施带)+2.5m(非机动车道)+14m(机动车道)+ 2.5m(非机动车道)+ 3.5m(人行道+设施带)+2m(绿化带)=30m。
交叉口拓宽段断面组成为:2.0m(绿化带)+3.5m(人行道+设施带)+2.5m(非机动车道)+21m(机动车道)+ 2.5m(非机动车道)+ 3.5m(人行道+设施带)+2.0m(绿化带)=37m。
......
技术标准:
道路等级:城市次干道;
设计车速: 40km/h;
路幅宽度:规划路幅宽30米;
机动车车道宽度:3.25~3.5m/车道;
设计荷载:路面标准为BZZ-100;桥涵标准:城-A级;

......
设计于,共32张CAD设计图,18页说明书。

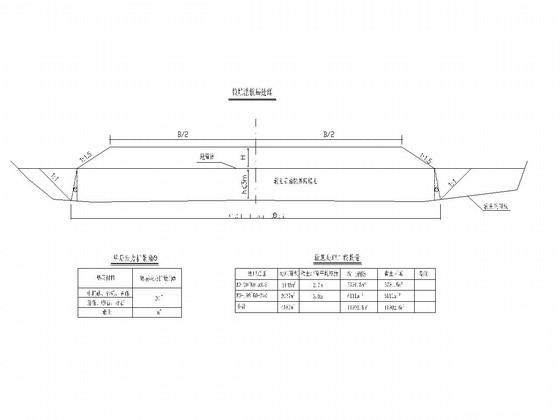

换填法软基处理设计图

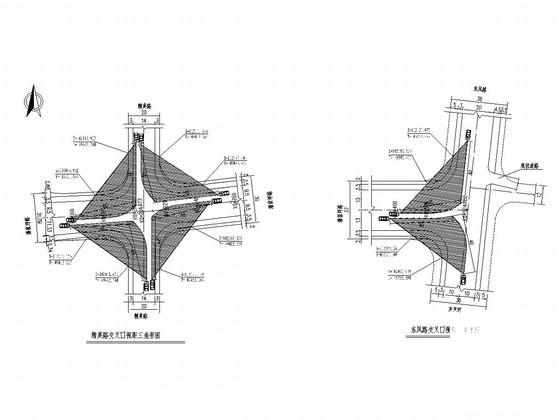

交叉口视距三角形图

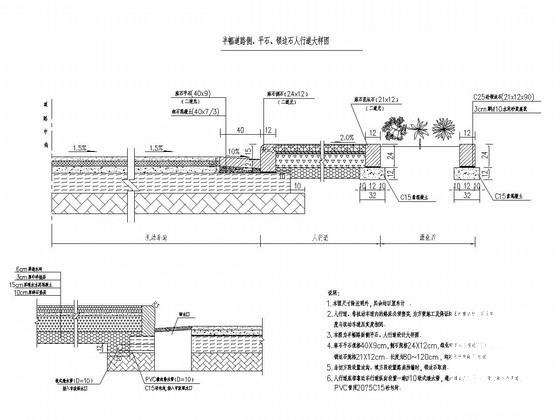

侧、平石、锁边石、人行道大样图
