4层厂房散热器采暖设计CAD施工图纸
-
设计详细说明：有
-
建筑类别：工业建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：采暖
-
采暖系统：散热器供暖
项目概要：
车间生产的火灾危险性类别为甲类,仓库储存物品的火灾危险性类别为丙2类，建筑物的耐火等级为一级,建筑面积为14043.21m。本建筑为四层框架结构工业厂房，一层层高5.7m，二层层高7.3m，三层层高6.4m，四层层高3.75m，室内外高差为0.30m。
设计主要内容：
为本建筑采暖设计。采暖采用散热器供热方式,以保证本建筑非空调区域的冬季供热。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

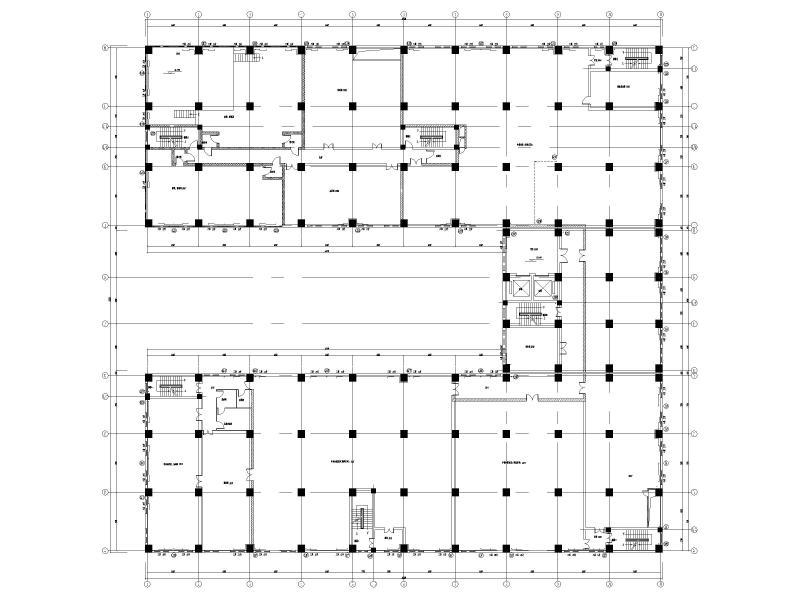

散热器采暖施工图 - 1 -

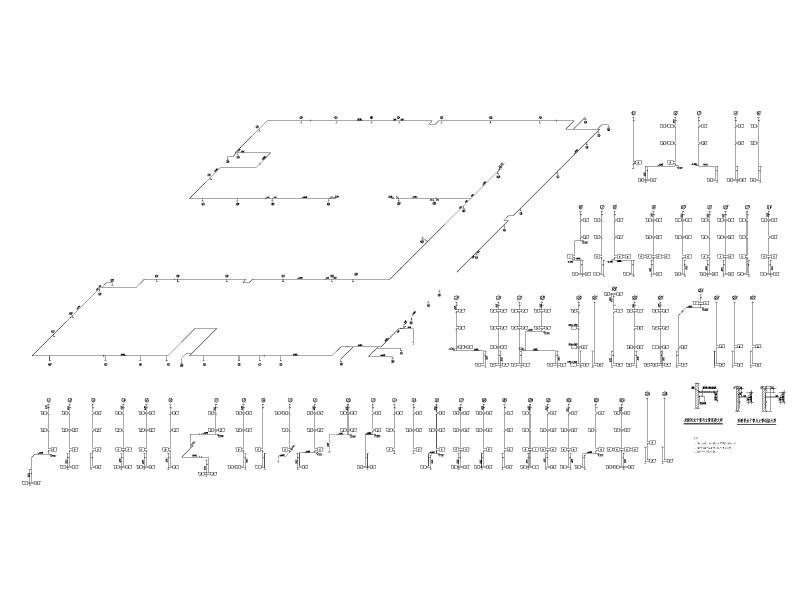

散热器采暖施工图 - 2 -

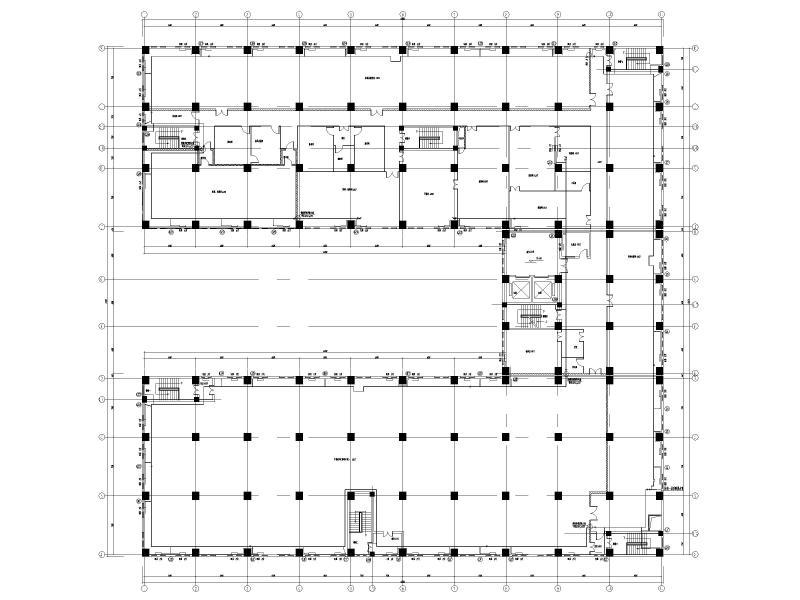

散热器采暖施工图 - 3 -

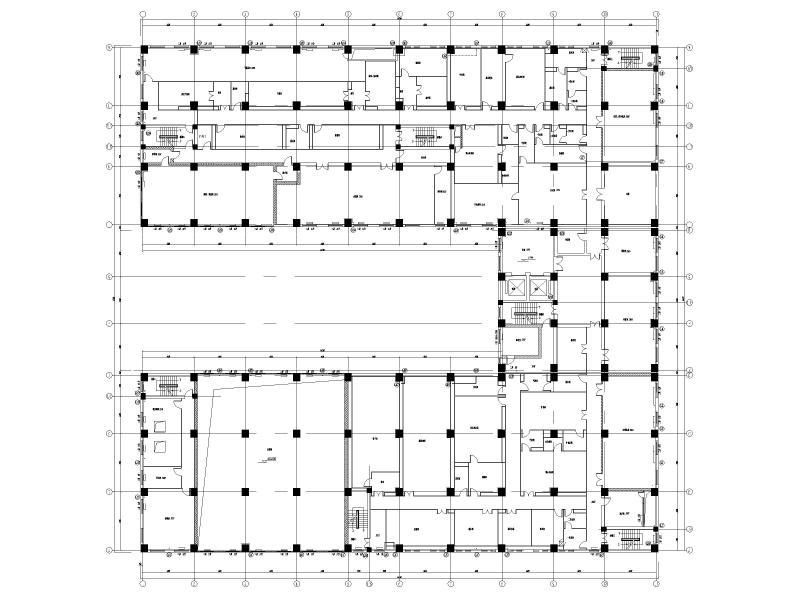

散热器采暖施工图 - 4 -

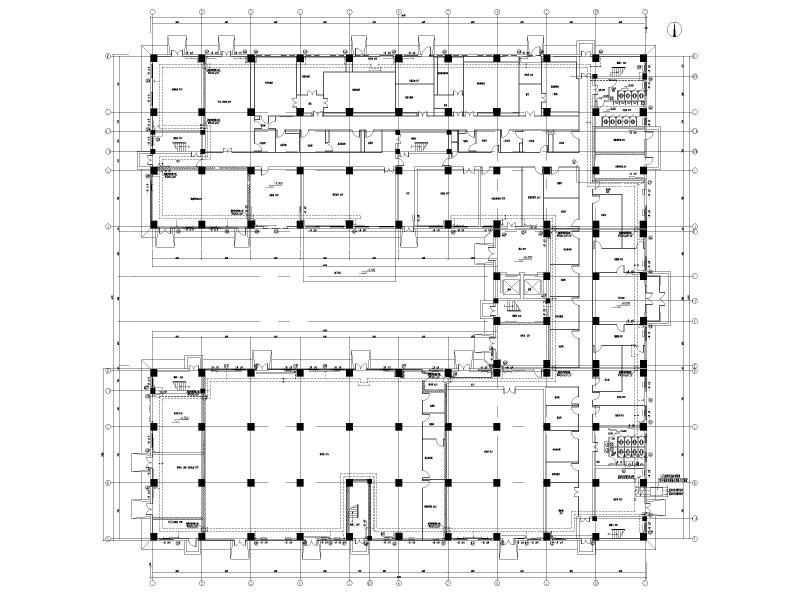

散热器采暖施工图 - 5 -
散热器采暖施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
