18层同济家园三期给排水设计全套CAD图纸

一、概述

该项目为基地内四栋18层高层住宅，建筑高度为52.40ｍ。该项目给排水设计标高与建筑图一致，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。

二、设计范围

该项目给设计范围包括生活给水系统、生活排水系统、消火栓给水系统及屋面雨水排水系统及人防给排水系统。3．供水方式 本单体生活给水采用分区供水；低区（1~5层）供水由市政压力直接供给，二区（6~12层）及三区（13~18层）均分别采用地下贮水箱→并联设置的恒压变频调速加压给水泵站→用水点的供水方式，分区最低配水点静水压力不超过0.35MPa。泵房设于高层层住宅地下一层自行车库内。

三、排水系统

1．排水系统室内生活排水采用污、废水分流方式，住宅卫生间设专用通气立管。底层排水单独排放。屋面及阳台雨水，空调冷凝水布置见建施,阳台雨水及空调冷凝均为间接排水，雨水立管排放口设置135°泄水口管配件，泄水口下缘离雨水进水口150mm。室内生活排水直接接入室外污水管道，经化粪池处理后接入市政污水管，在小区出口处设污水管理井。

四、生活给水热水系统

预留住宅每户燃气热水器位置，供应生活热水。

五、图纸展示

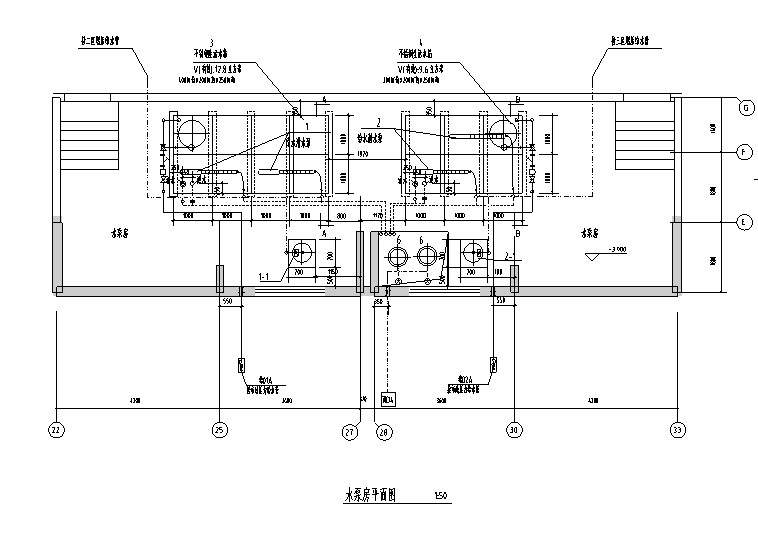

水泵房平面图

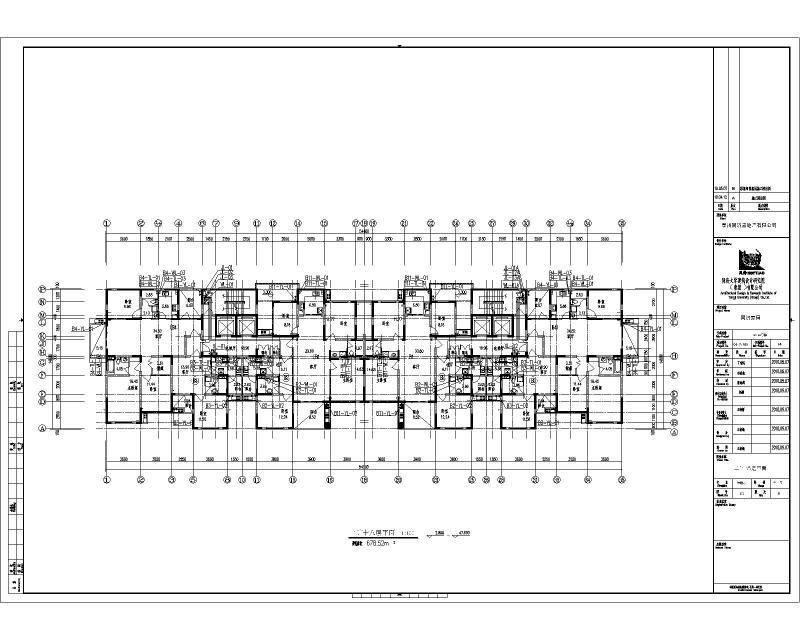

2-18层给排水平面图

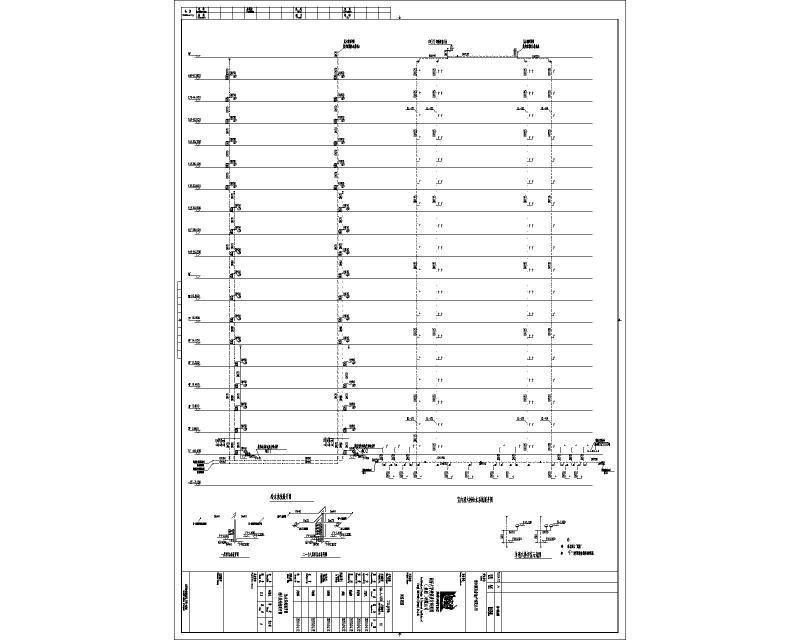

23,24,25,26给排水系统图

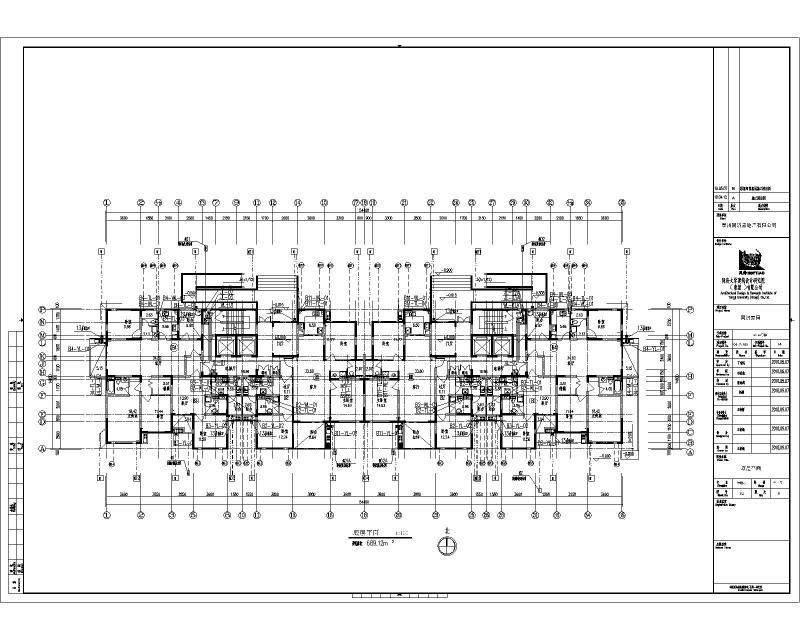

底层平面给排水平面图

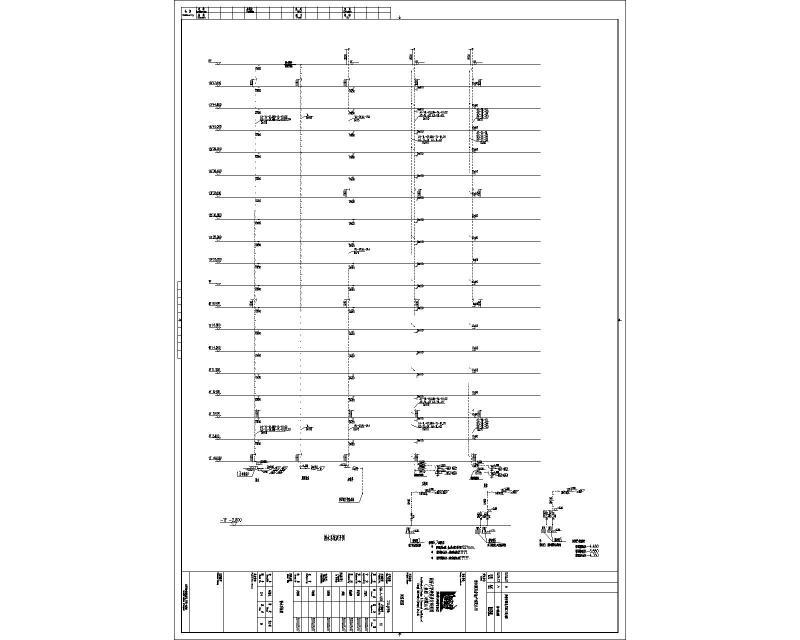

给水系统展开图、 消防系统 展开图

户型详图出图

水泵房详图

屋顶水箱间详图
