2层营销中心空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:定流量,双管制
  • 送风方式:侧面送风
  • 项目所在地:广东

附件详情

该项目为某营销中心。地下一层,地上二层。地下一层主要为设备用房、健身房;一层为销售大厅、洽谈室、消防控制中心等;二层为休息区、办公室。属低层建筑。空调系统按舒适性空调标准进行设计,夏季供冷降温除湿,冬季供暖,过渡季节视室外气候采用供冷或机械通风方式。空调冷热源采用模块式风冷冷热水机组,共1台。采用风机盘管末端机组接风管的送风形式。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

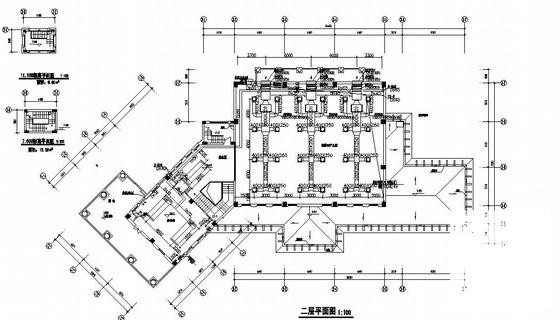

  • 通风空调施工图 - 1
    通风空调施工图 - 1

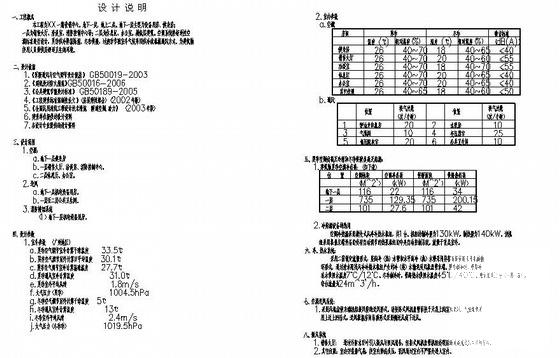

  • 通风空调施工图 - 2
    通风空调施工图 - 2
  • 通风空调施工图 - 3
    通风空调施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
