24层剪力墙高层住宅楼结构施工图cad平面布置图

附件详情

该项目是西宁住宅楼项目，地上24层，地下2层，有一层为夹层，剪力墙结构，采用的基础形式：干作业人工挖孔钢筋混凝土扩底灌注桩+平板式筏形承台，基础设计等级为乙级，抗震设防烈度为7度。

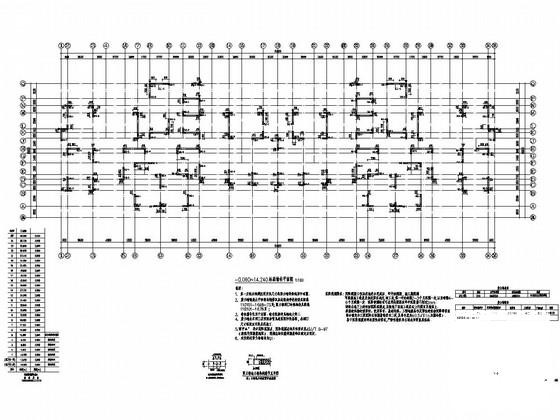

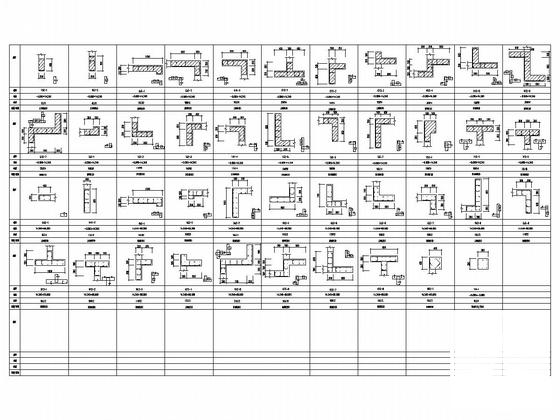

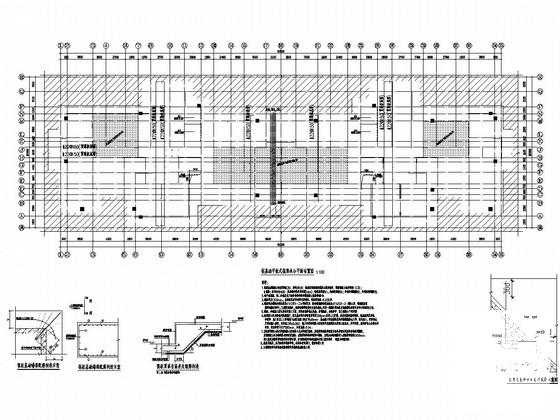

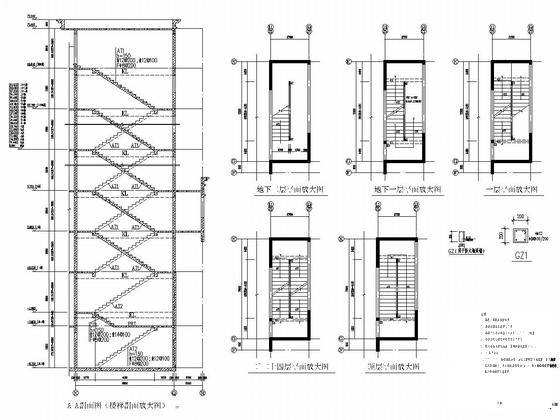

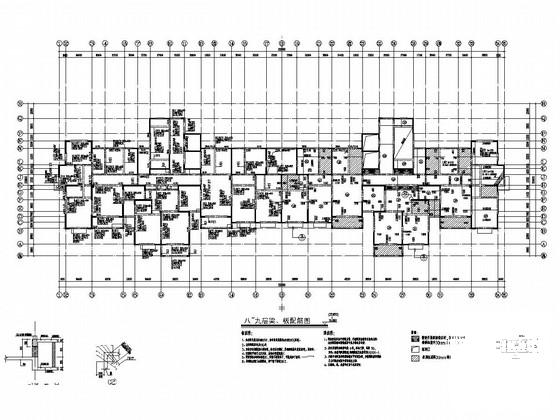

该资料包含： 结构设计说明 ，桩平面定位图，桩基础平板式筏形承台 平面布置图 ，墙柱平面图，墙柱大样，梁配筋图，板配筋图， 楼梯详图 等共计28张图。
分享投稿时间：近几年7月。
