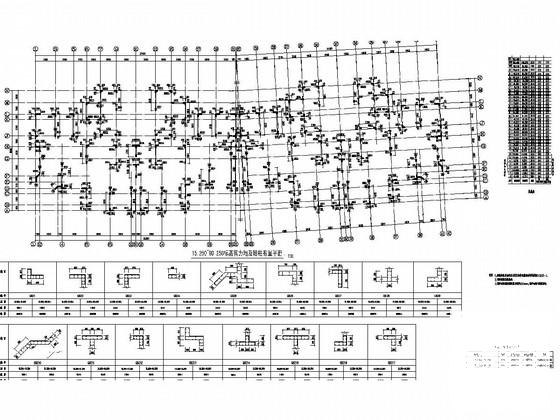

32层剪力墙结构住宅楼结构施工图cad暗柱布置平面图

附件详情

该项目是常熟住宅楼项目，室外地面至主要屋面高度为96.75米。地下室为二层，非人防,层高为2.8,2.8。上部主体总共有32层，一层层高3.30m其他层高均为3.00。结构采用剪力墙体系。采用预应力混凝土管桩，基础设计等级为甲级，6度设防。

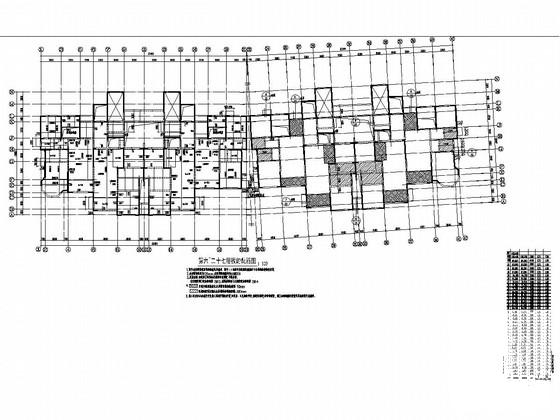

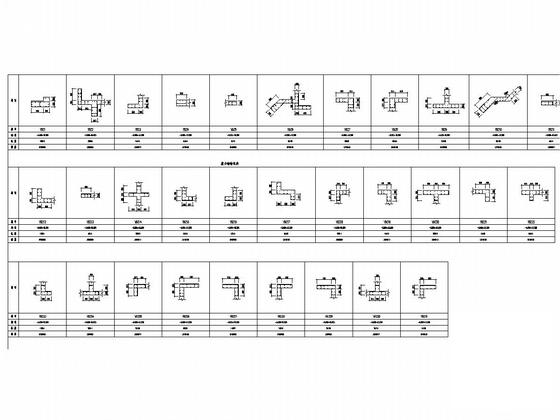

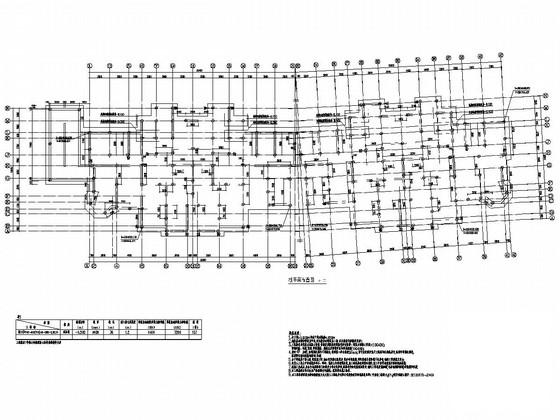

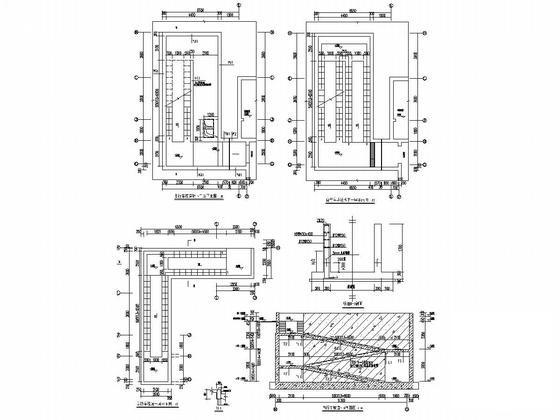

该资料包含：结构设计总说明，桩平面布置图，底板 平面布置图 ，剪力墙及暗柱布置平面，剪力墙边缘构件，板的配筋图，梁的配筋图，楼梯图等共计40张图。
计算书包括自行车坡道抗浮计算，电梯间桩长验算，主楼计算书。
