30层剪力墙结构高层住宅楼结构施工图cad柱布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是住宅楼项目,位于蚌埠市,地上30层,建筑设计结构形式为剪力墙结构,建筑总高度(室外地面至屋面檐口)为88.80,静压预应力砼管桩基础,基础设计等级为甲级,抗震设防烈度为7度。

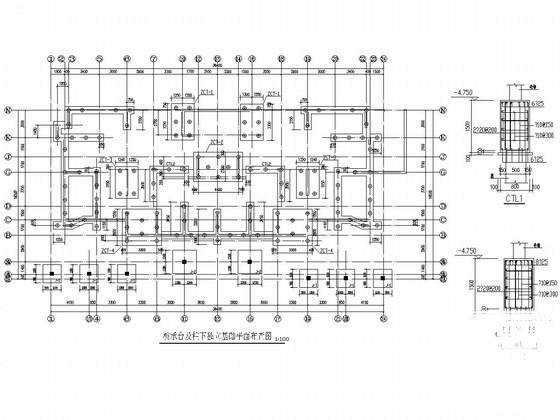

该资料包含: 结构设计说明 ,静压预应力砼管桩基设计说明,基础图,基础详图,剪力墙构造边缘构件 平面布置图 ,梁配筋图,板配筋图,柱布置图,楼梯图等共计36张图。
分享投稿时间:近几年11月。

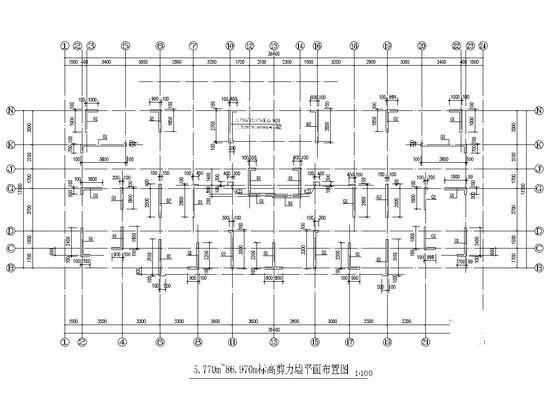

5.770m~86.970m标高剪力墙平面布置图

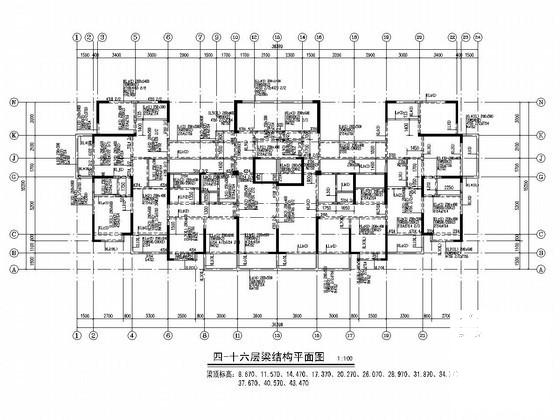

四-十六层梁结构平面图

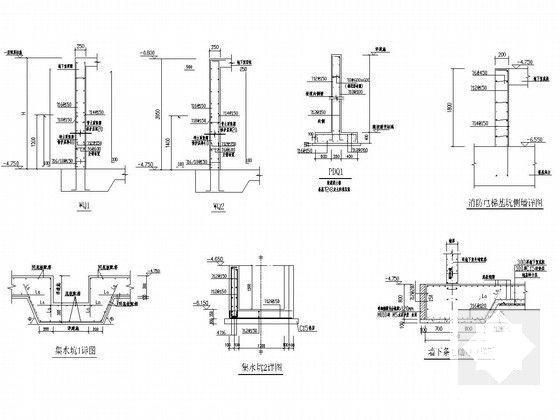

外墙、集水坑详图

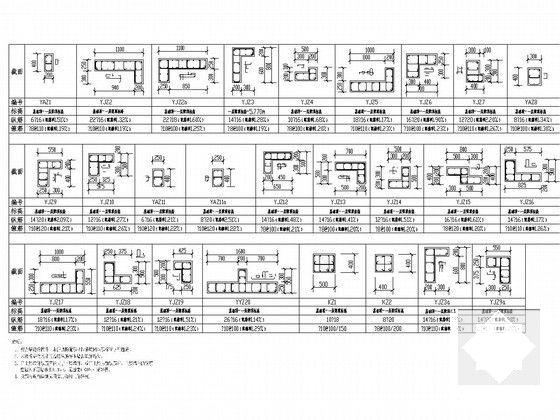

剪力墙暗柱表

楼梯详图

五、九、二十七层结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构柱布置图 - 1
    剪力墙结构柱布置图 - 1
  • 剪力墙结构柱布置图 - 2
    剪力墙结构柱布置图 - 2
  • 剪力墙结构柱布置图 - 3
    剪力墙结构柱布置图 - 3
  • 剪力墙结构柱布置图 - 4
    剪力墙结构柱布置图 - 4
  • 剪力墙结构柱布置图 - 5
    剪力墙结构柱布置图 - 5
  • 剪力墙结构柱布置图 - 6
    剪力墙结构柱布置图 - 6
  • 剪力墙结构柱布置图 - 7
    剪力墙结构柱布置图 - 7
以上是部分截图,请下载附件后查看完整高清内容
