17层剪力墙结构住宅楼结构施工图cad墙柱详图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 参考图纸:14张

附件详情

本项目为南京某小区的住宅楼,地上17层,地下一层,建筑设计结构形式为剪力墙结构,基础为桩基。

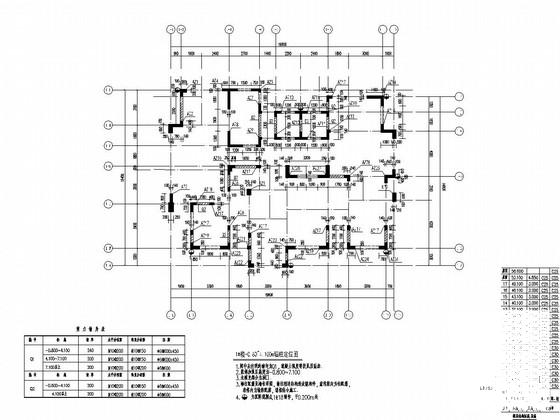

该资料包含:墙柱定位图、墙柱详图、梁平法施工图、板配筋图等共14张图纸。

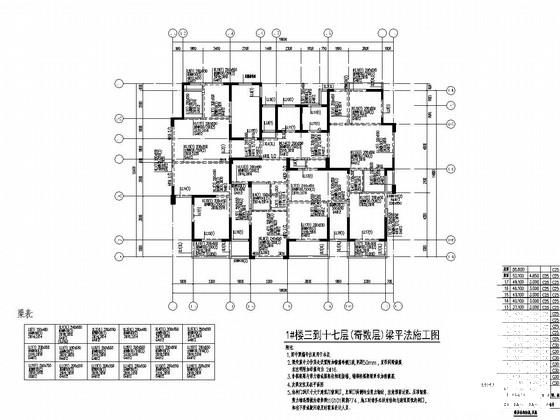

1#楼三到十七层(奇数层)梁平法施工图

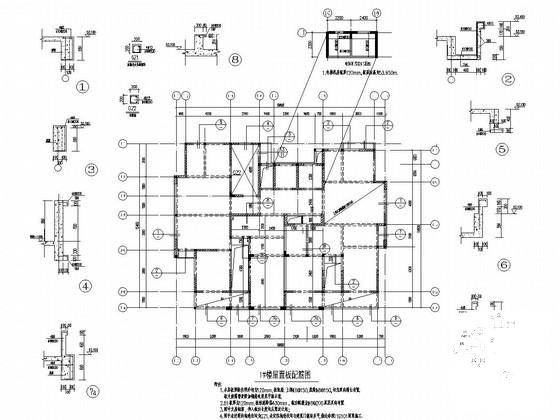

1#楼屋面板配筋图

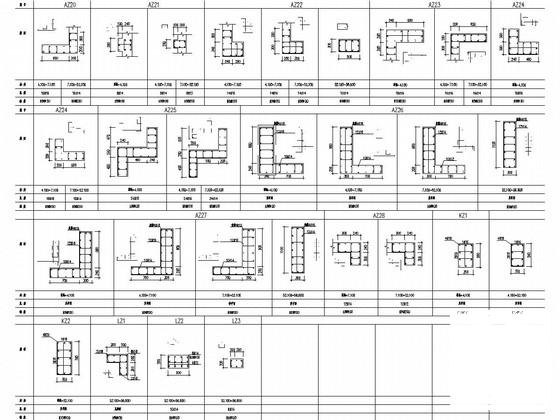

1#楼墙柱详图(二)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构柱 - 1
    剪力墙结构柱 - 1
  • 剪力墙结构柱 - 2
    剪力墙结构柱 - 2
  • 剪力墙结构柱 - 3
    剪力墙结构柱 - 3
  • 剪力墙结构柱 - 4
    剪力墙结构柱 - 4
以上是部分截图,请下载附件后查看完整高清内容
