11层剪力墙结构住宅楼结构施工图cad结构平面图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该附件为江苏某高层住宅楼，共为11层，含一层地下室。该结构为剪力墙结构，裙房为框架结构，基础采用桩基，7度设防。
该资料包含：
结构设计说明
、剪力墙施工图、剪力墙详图、结构平面图、梁配筋图等共15张图纸。
出图时间：近代.09。
二层结构平面图
二层梁配筋图
楼梯配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

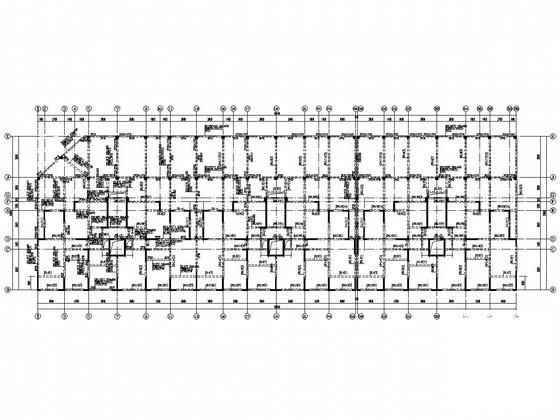

剪力墙结构住宅施工图 - 1 -

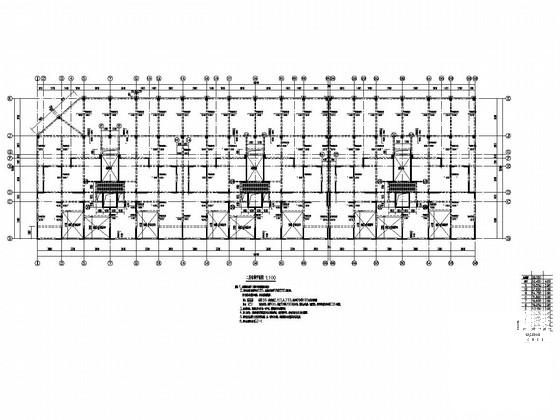

剪力墙结构住宅施工图 - 2 -

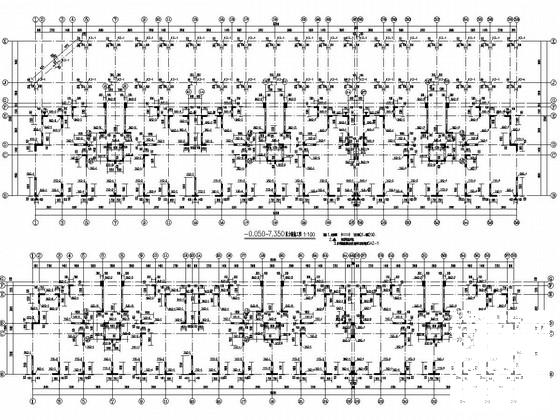

剪力墙结构住宅施工图 - 3 -

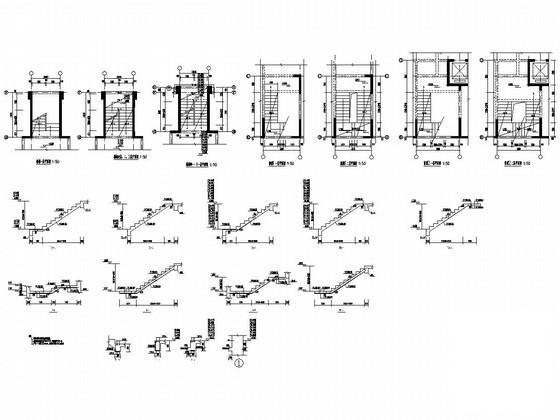

剪力墙结构住宅施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
