建筑类别：住宅
-
建筑高度：高层建筑
-
地上层数：18层
-
地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.35kN/平方米
-
地下室功能：车库
-
参考图纸：27张
-
图纸年代：近代
附件详情
该项目主楼18层为现浇钢筋混凝土剪力墙结构，地下一层，抗震设防烈度为7度，场地的特征周期为0.45s，结构是阻尼比为0.05。采用筏板基础。
该资料包含：结构设计总说明，基础
平面布置图
，剪力墙及柱平法施工图，结构平面图，节点详图，梁板图，楼梯图等共计27张图。
出图时间：2012年12月。

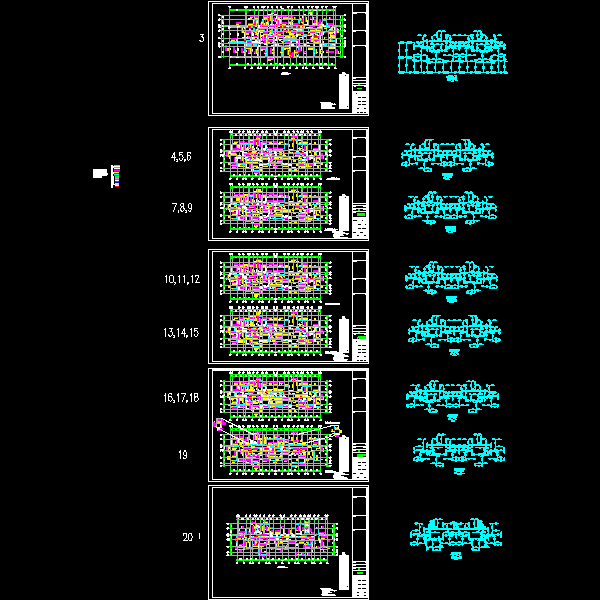

十三、十四、十五层梁平法施工图
标准层结构平面图

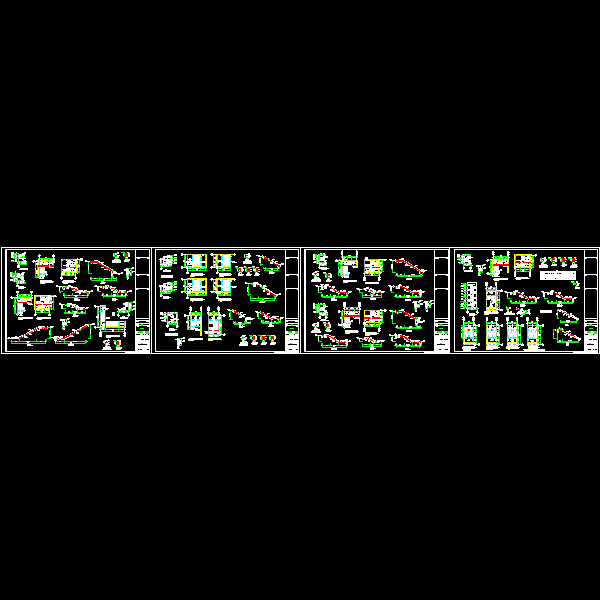

楼梯图
一层剪力墙及柱平法施工图
节点详图
22#上部梁平法施工图.dwg
22#下部梁.dwg
22#基础.dwg
22#楼梯.dwg

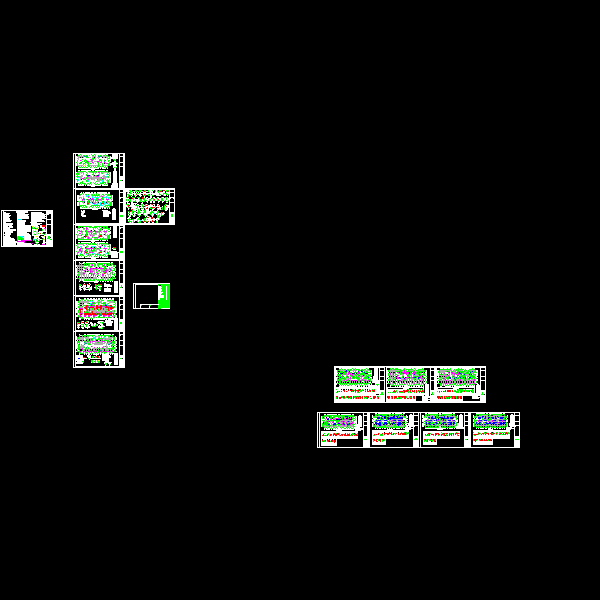

22结平柱.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
