11层剪力墙结构住宅楼结构施工图cad墙柱定位图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目为青海某住宅楼,地下二层,地上十一层,主屋面檐口高度为31.90米,顶板为现浇梁板结构,该项目为剪力墙结构,基础采用筏板基础,7度设防。
该资料包含:结构设计总说明、基础 平面布置图 、墙柱定位图、梁配筋图、板配筋图、 楼梯详图 、墙身详图等共31张图纸。

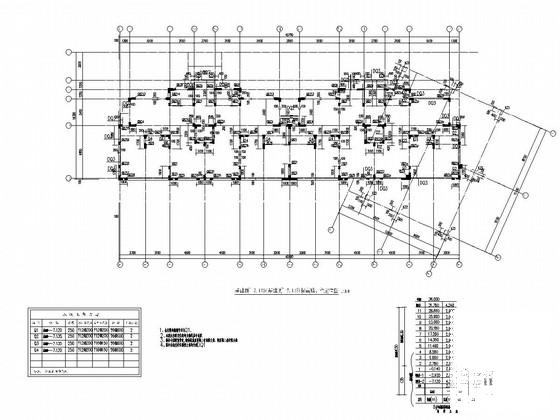

基础顶~-7.120(基础顶~-7.135)标高墙、柱定位图

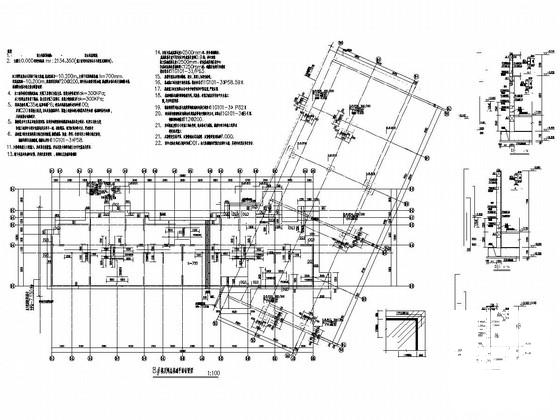

-7.120标高梁配筋图

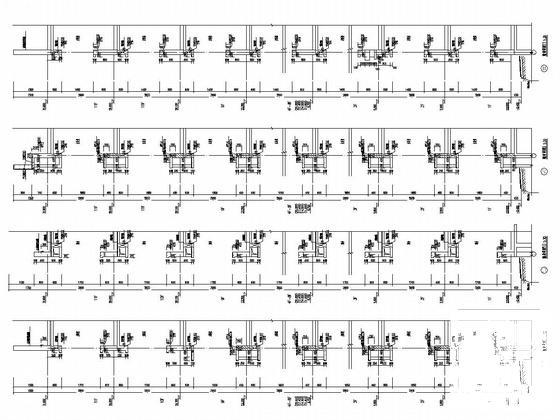

墙身详图

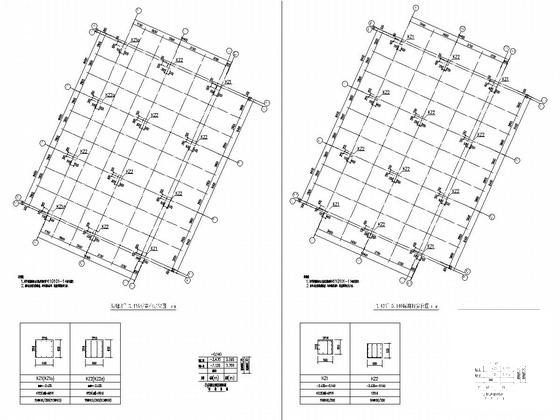

柱定位图

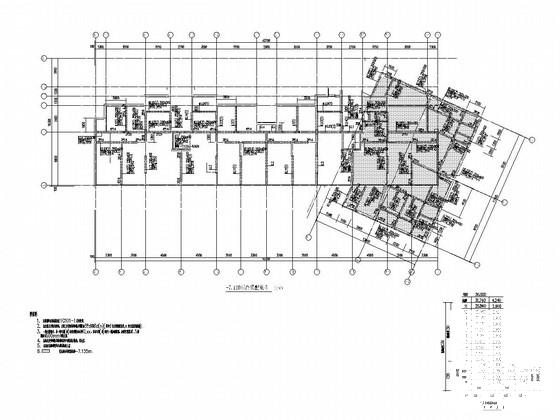

-0.140标高板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构柱 - 1
    剪力墙结构柱 - 1
  • 剪力墙结构柱 - 2
    剪力墙结构柱 - 2
  • 剪力墙结构柱 - 3
    剪力墙结构柱 - 3
  • 剪力墙结构柱 - 4
    剪力墙结构柱 - 4
  • 剪力墙结构柱 - 5
    剪力墙结构柱 - 5
  • 剪力墙结构柱 - 6
    剪力墙结构柱 - 6
以上是部分截图,请下载附件后查看完整高清内容
