11层剪力墙结构住宅楼结构施工图cad柱表图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
本项目为江苏某住宅楼，为地上11层，地下一层，建筑设计结构形式为剪力墙结构，基础为独基、条基，7度设防。
该资料包含：
结构设计说明
、剪力墙平面图、剪力墙柱表图、楼板模板图、梁配筋图共14张图纸。
三层楼板模板图
三层梁配筋图
屋面板模板图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

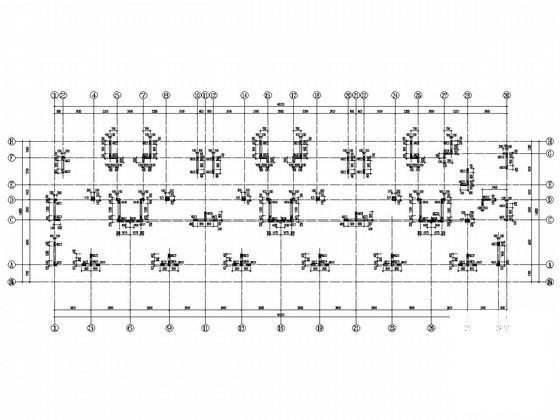

柱结构施工图 - 1 -

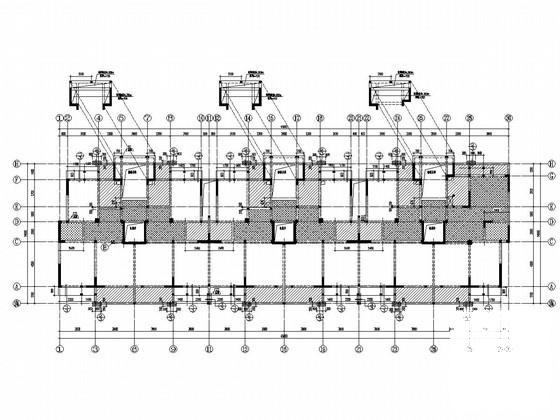

柱结构施工图 - 2 -

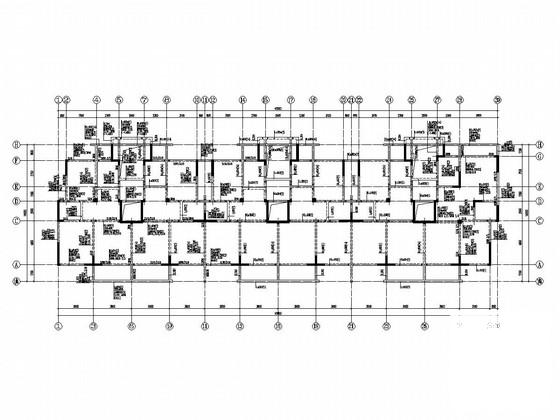

柱结构施工图 - 3 -

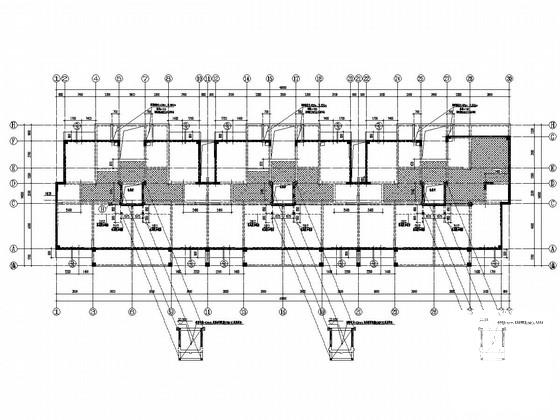

柱结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.83 MB
- 收藏次数：0
-
文件名称：
附件-995887855899006576560.zip
