部队千人食堂网架工程结构CAD大样图

附件详情

某部队千人食堂网架工程结构图
该资料为:某部队千人食堂网架工程结构图
建筑设计结构形式:正放四角锥螺栓球节点网架
基本雪压:0.25KN/平方米
基本风压:0.35KN/平方米
该项目抗震设防烈度为7度,设计基本地震加速度为0.10g
该资料包含:

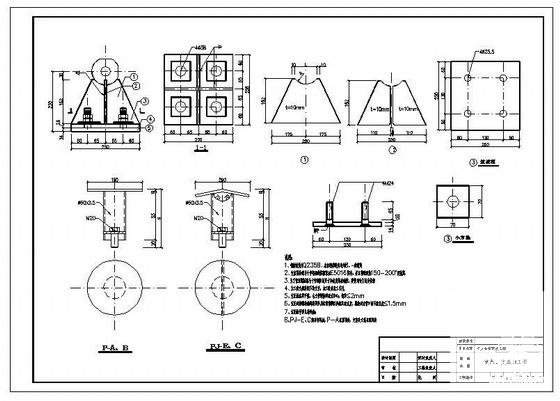

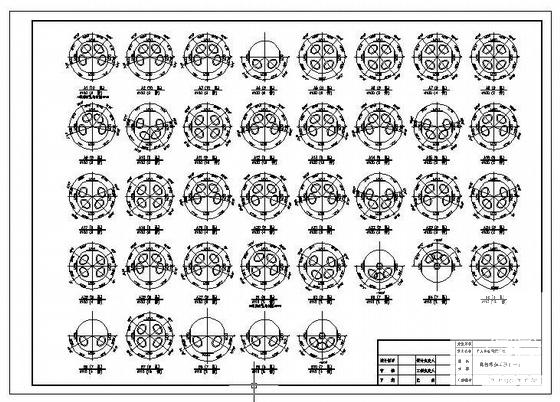

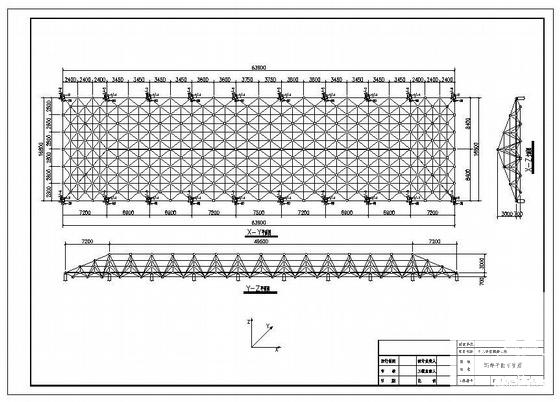

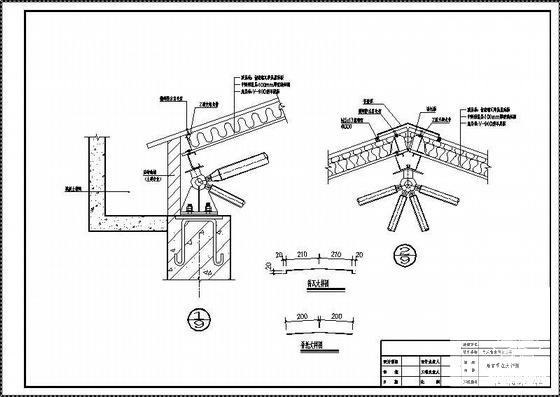

网架结构设计总说明、网架平面布置及侧面图、网架安装图、网架材料表、螺栓球加工图、支托、支座加工图、屋面檩条布置图、屋顶 平面布置图 、屋面节点大样图共10张图纸。
