4层主体框架顶部网架结构食堂结构施工CAD大样图

附件详情

该项目为食堂、后勤楼。项目位于颍东区。总建筑面积5581.4平方米,地上占地建筑面积1850.3平方米,地上4层，一、四层层高4.5m，二、三层层高3.9m，食堂、后勤楼建筑高度17.25米，主体结构为框架结构，基础采用独立基础，顶部为网架结构，采用正放四角锥螺栓球节点网架。网架厚度：1200~1742mm。

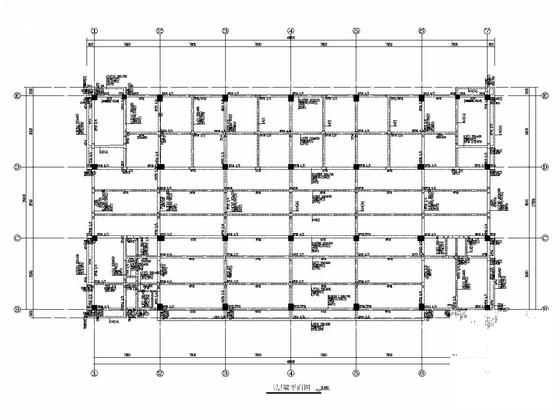

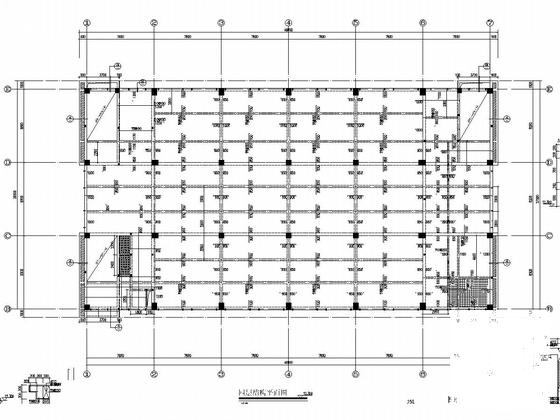

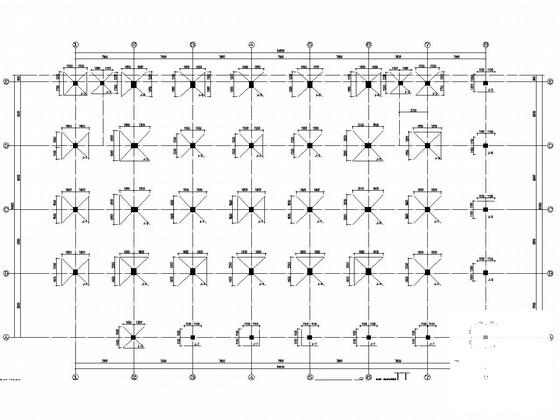

结构专业该资料包含： 结构设计说明 ，基础图，基础详图，柱布置图，梁板配筋图，楼梯图等17张图。
钢结构专业人图纸：网架 结构设计说明 ，网架预埋件布置图，网架平面布置图，网架上、下弦安装图，网架腹杆安装图，网架螺栓球加工图，网架支座ZZ1详图，钢檩条 平面布置图 ，剖面及节点图等17张图。

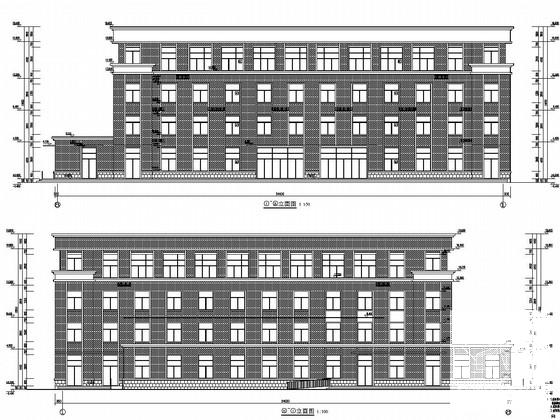

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，门窗大样图，卫生间大样图等共计14张图。
