4层框架结构综合楼与食堂结构施工CAD图纸
- 建筑类别：办公,餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：3、4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该附件为辽宁某综合楼与食堂，均为地上12米，建筑设计结构形式为框架结构，基础采用钻（冲）孔成孔灌注桩，7度设防。
该资料包含：
结构设计说明
、基础平台布置图、承台平面布置图、基础详图、柱
平面布置图
、梁配筋图、板配筋图、
节点详图
、
楼梯详图
等共15张图纸。

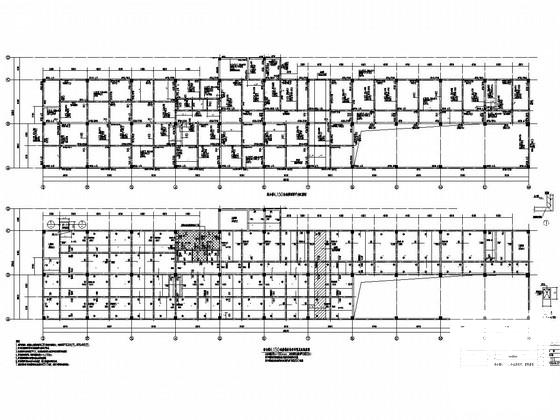

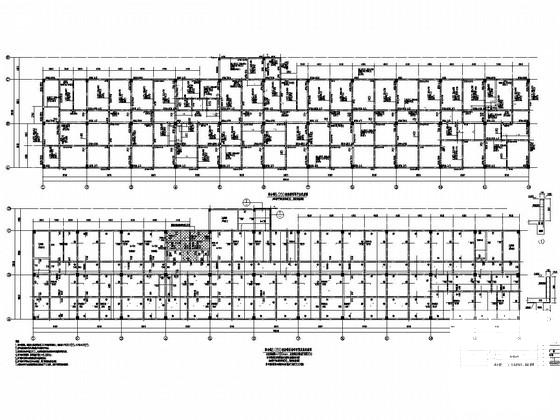

综合楼8.050标高楼面梁、板配筋图
综合楼框架柱平面布置图

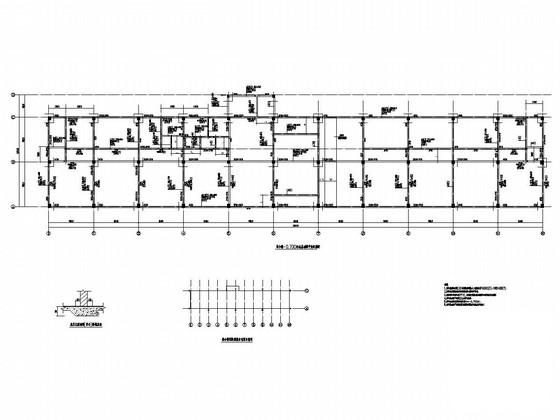

综合楼-0.700标高基础梁平法配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构综合楼 - 1 -
框架结构综合楼 - 2 -
框架结构综合楼 - 3 -
框架结构综合楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.86 MB
- 收藏次数：0
-
文件名称：
附件-995888078998976766599.zip
框架结构综合楼下载
