地上3层框架结构教工食堂结构施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：13张
附件详情
该项目为重庆某教工食堂，地上三层，结构体系为框架结构，基础采用嵌岩灌注桩基础，6度设防。
该资料包含：
结构设计说明
、基础平面布置图、基础说明及详图、基础梁平面布置及配筋图、柱平面布置图级柱配筋明细表、结构
平面布置图
、梁平法施工图、楼梯平法施工图等共13张图纸。

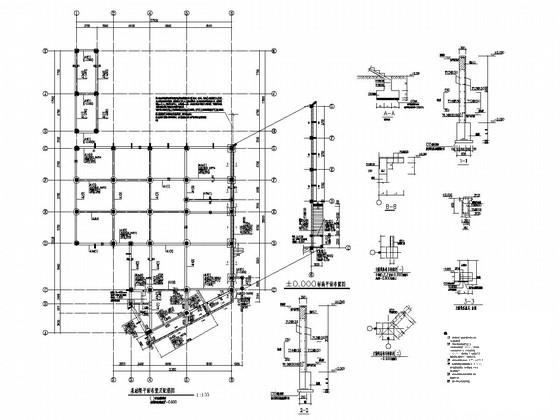

基础梁平面布置及配筋图

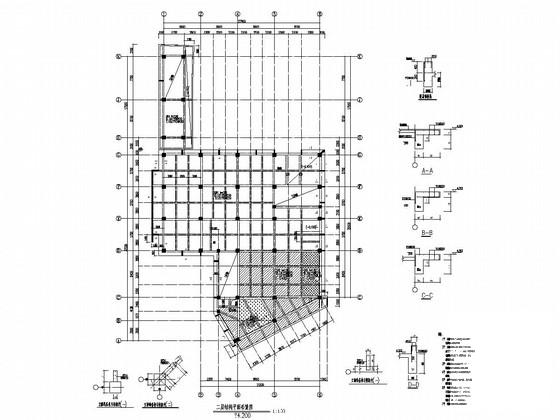

二层结构平面布置图

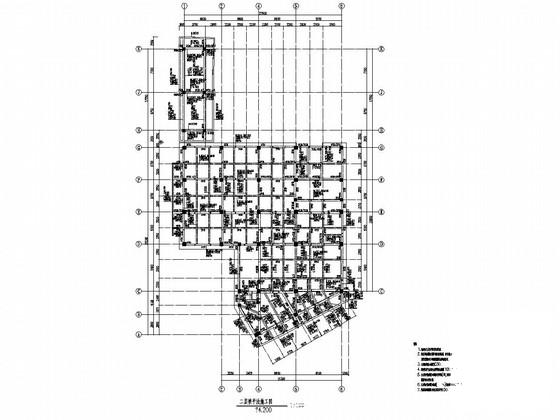

二层梁平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构食堂 - 1 -
框架结构食堂 - 2 -
框架结构食堂 - 3 -
框架结构食堂 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.64 MB
- 收藏次数：0
-
文件名称：
附件-995888956896657587787.zip
框架结构食堂下载
