地上3层框架结构食堂结构施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.70kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为湖南某工厂的食堂，为地上三层，建筑设计结构形式为钢筋混凝土框架结构，基础采用夯扩桩，抗震不设防。
该资料包含：结构设计总说明、基础平面图、承台详图、柱配筋图、梁配筋图、结构布置图、连廊结构图等共13张图纸。

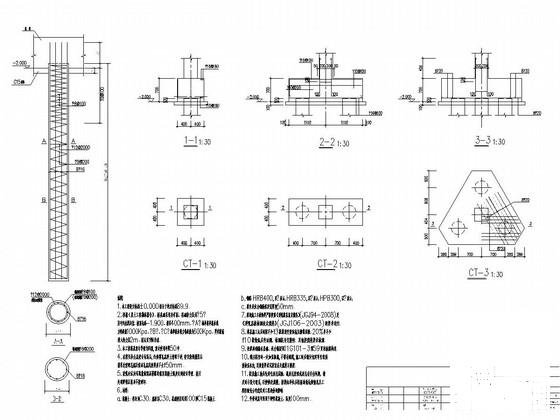

承台详图

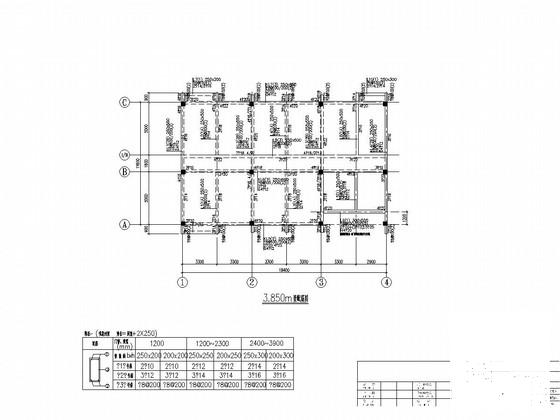

3.850m梁配筋图

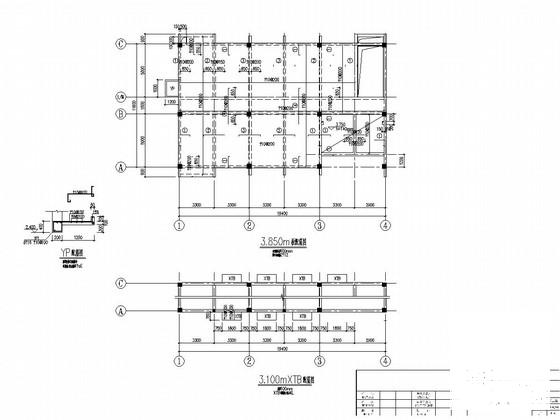

3.850m板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构食堂 - 1 -
框架结构食堂 - 2 -
框架结构食堂 - 3 -
框架结构食堂 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.78 MB
- 收藏次数：0
-
文件名称：
附件-995888997589587969558.rar
