局部4层框架结构学生食堂结构施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：24张
- 设计年代：近代
附件详情
该项目为贵州某学校的学生食堂，该项目地上3层，局部4层，建筑总高度为22.1米，采用现浇钢筋混凝土框架结构体系，基础采用柱下大直径钻孔灌注桩基础，7度设防。
该资料包含：
结构设计说明
、桩基础平面布置图、柱平法施工图、结构
平面布置图
、梁平法施工图、
楼梯详图
等共24张图纸。

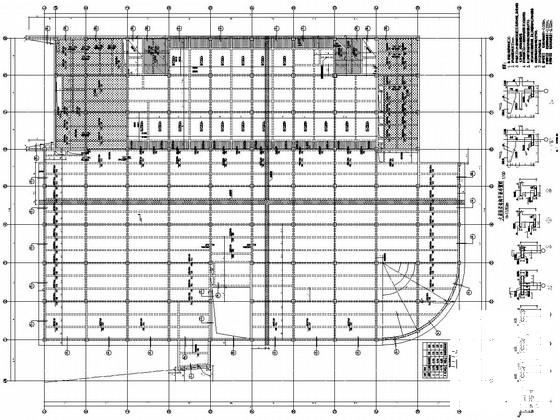

一层结构平面布置图

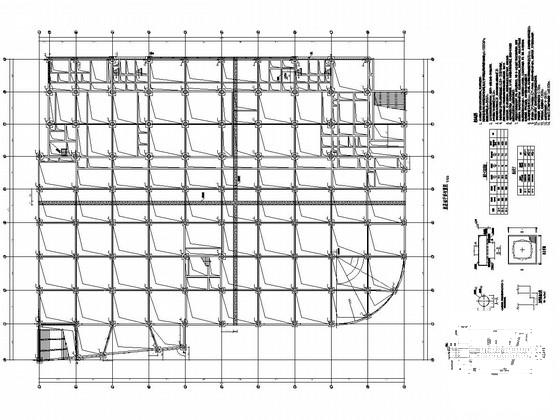

大屋面层结构平面布置图

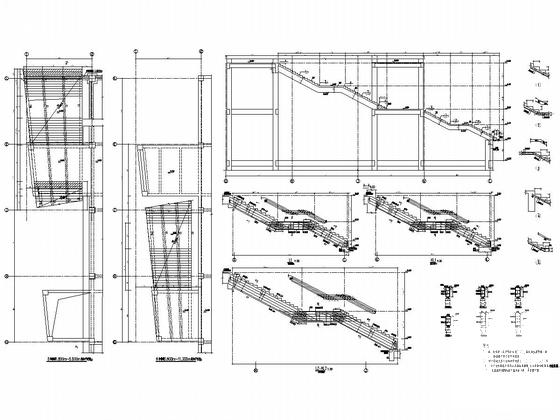

6号楼梯详图

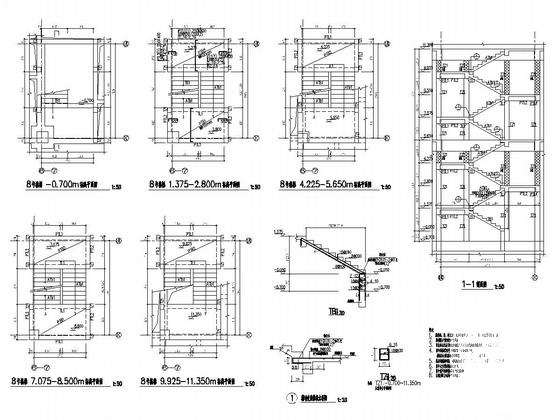

8号楼梯详图

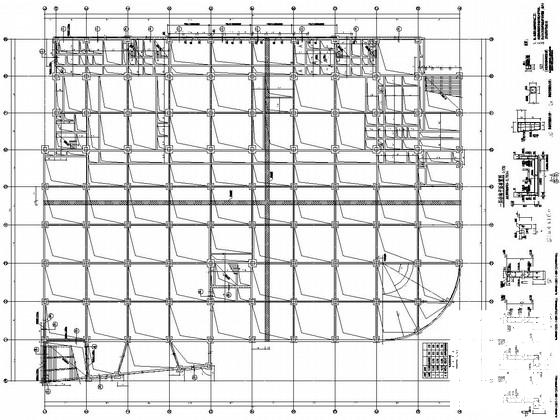

5.650m~17.050m标高柱平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构食堂 - 1 -
框架结构食堂 - 2 -
框架结构食堂 - 3 -
框架结构食堂 - 4 -
框架结构食堂 - 5 -
框架结构食堂 - 6
以上是部分截图，请下载附件后查看完整高清内容
