局部4层框架结构商业街结构设计施工CAD图纸

附件详情

该附件为浙江某小区的商业街，地上二层，局部四层，首层5.8米，其余为3.3米，房屋高度为15.2米，地下共两层，地下一层层高2.0米，地下二层层高为3.0米，建筑面积约为4428.22平方米，建筑设计结构形式为现浇钢筋混凝土框架结构，平屋面，基础为桩基础，不抗震。

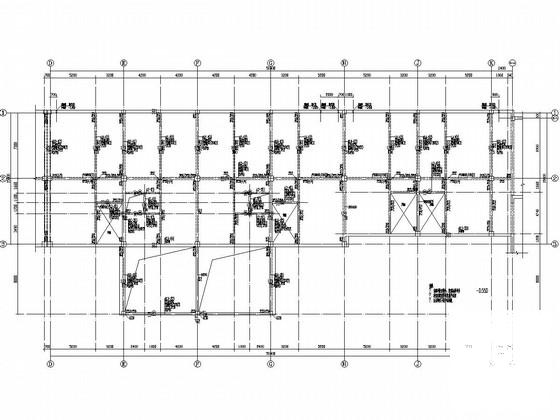

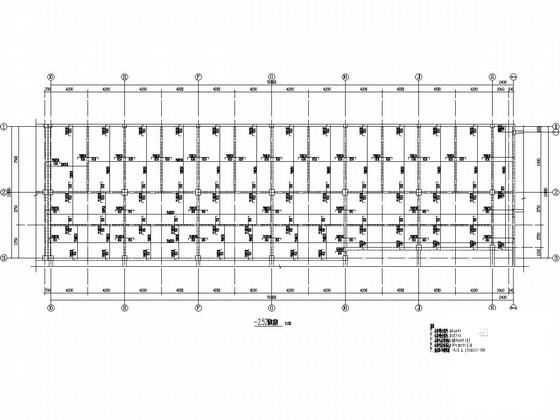

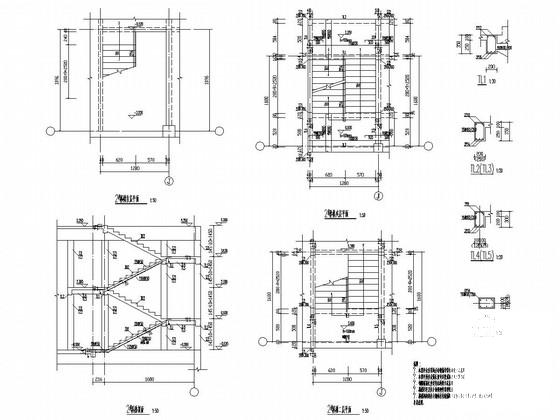

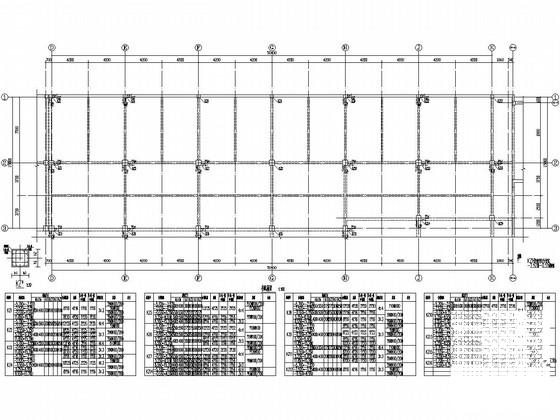

该资料包含： 结构设计说明 、柱配筋图、板结构图、板配筋图、 楼梯详图 等共17张图。
