[CAD]7层框架结构医院业务综合楼及食堂结构图纸(梁平法施工图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗,餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：箱形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 地下室功能：设备用房
• 参考图纸：38张
• 设计年代：近代

附件详情

该项目是四川某县医院新建业务综合楼及食堂项目，综合楼地上7层，框架结构，地下一层，桩基础，基础设计等级为乙级，食堂为两层框架结构，桩基础，抗震设防烈度为7度，场地为Ⅱ类。
包括：综合楼、食堂设计说明，桩基础平面布置图，承台及地梁平面布置图，柱 平面布置图 ，柱配筋详图，模板图，板配筋图，梁平法施工图， 楼梯详图 ，汽车坡道详图等共计38张图。
编制6月。

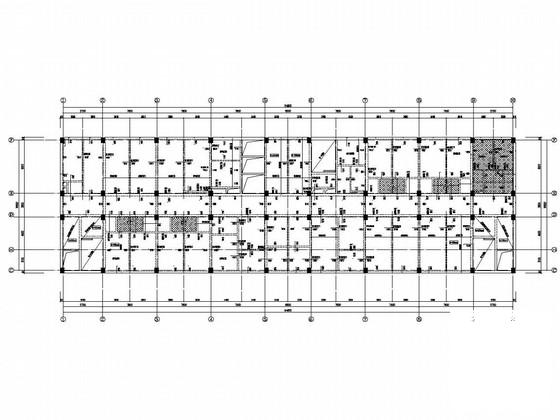

四、五、六层板配筋图

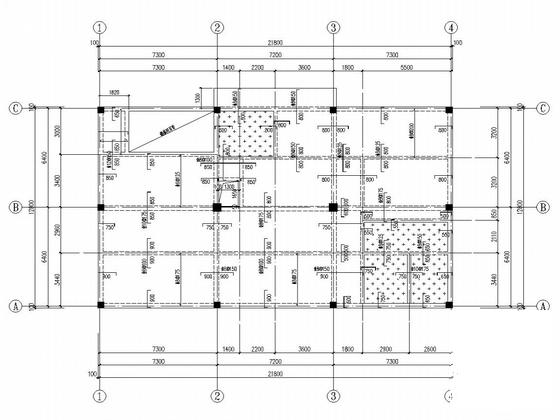

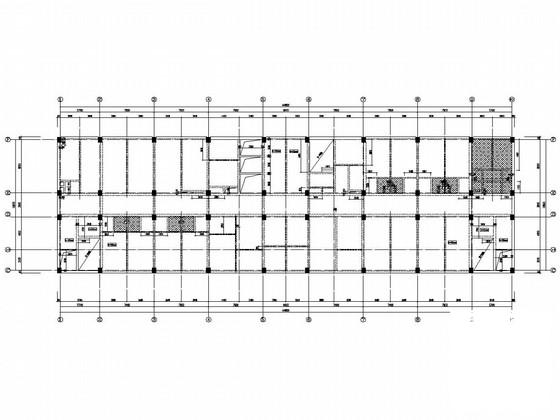

四、五、六层模板图

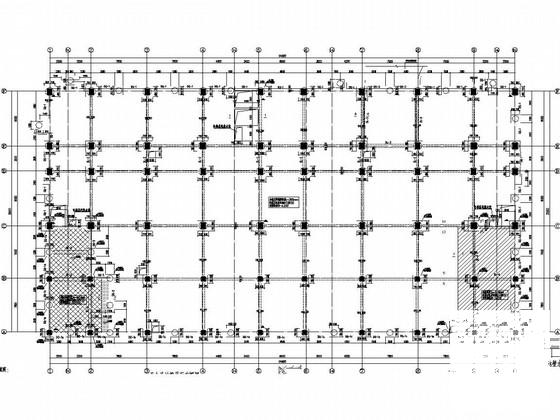

二层结构平面图

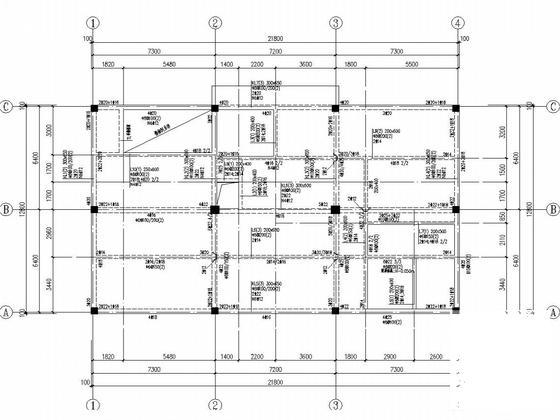

二层梁配筋图

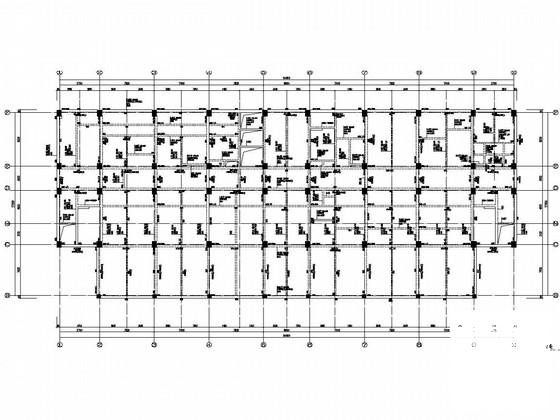

三层梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
