15800平米33层高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:54张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,总建筑面积为15866.21平方米,地上33层,地下2层,剪力墙结构,水泥粉煤灰碎石桩(CFG)复合地基,筏板基础,基础设计等级为甲级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,CFG桩布置平面图,基础布置平面图,墙柱结构平面图,结构布置平面图,梁平面整体配筋图, 楼梯详图 ,坡道梁图等共计37张图。
建筑专业该资料包含:建筑设计总说明,建筑构造统一做法表,平面图,立面图,剖面图,各种大样图等共计19张图。
分享投稿时间:近几年9月。

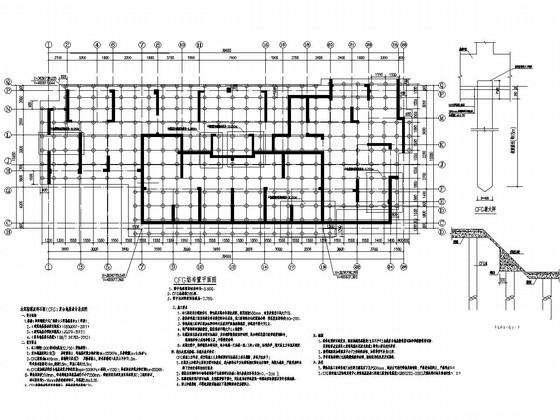

CFG桩布置平面图

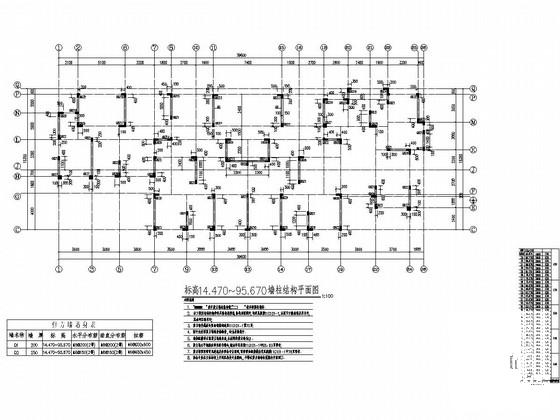

标高14.470~95.670墙柱结构平面图

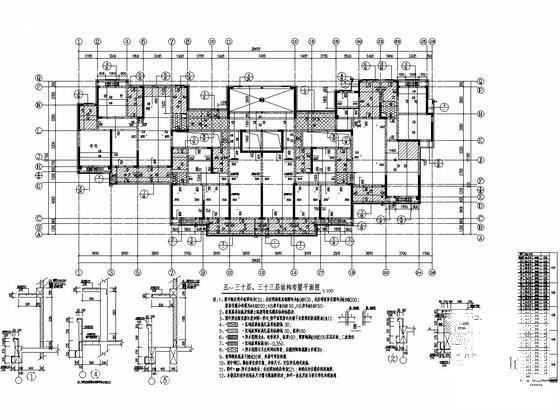

五~三十层、三十三层结构布置平面图

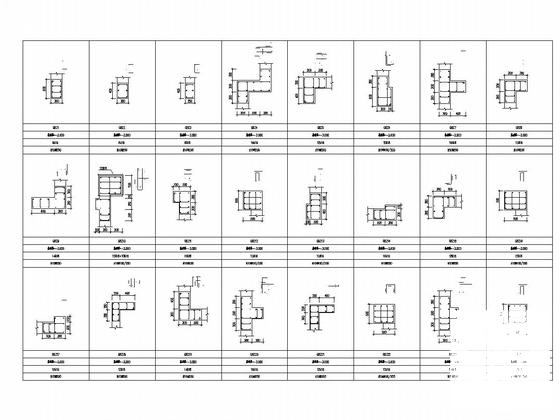

基础顶~-3.000墙柱配筋表

坡道梁图

五层至三十层,三十三层平面图

墙身大样

十九~二十二层梁平面整体配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼层高 - 1
    高层住宅楼层高 - 1
  • 高层住宅楼层高 - 2
    高层住宅楼层高 - 2
  • 高层住宅楼层高 - 3
    高层住宅楼层高 - 3
  • 高层住宅楼层高 - 4
    高层住宅楼层高 - 4
  • 高层住宅楼层高 - 5
    高层住宅楼层高 - 5
  • 高层住宅楼层高 - 6
    高层住宅楼层高 - 6
  • 高层住宅楼层高 - 7
    高层住宅楼层高 - 7
以上是部分截图,请下载附件后查看完整高清内容
