33层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该附件为西宁某高层住宅,地上33层,地下3层,总高度为96.1米,结构性质为A级高度高层建筑,结构体系为钢筋混凝土剪力墙结构,基础类别为筏基,7度设防。
该资料包含: 结构设计说明 、基础结构平面图、墙柱结构平面图、梁 平面布置图 、楼板配筋图、约束边缘构件详图、核心筒 楼梯详图 等共36张图纸。
出图时间:近代.08。

地下二层楼板配筋图

地下二层梁平面布置图

十四层~二十三层楼板配筋图

二层梁平面布置图

二层楼板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

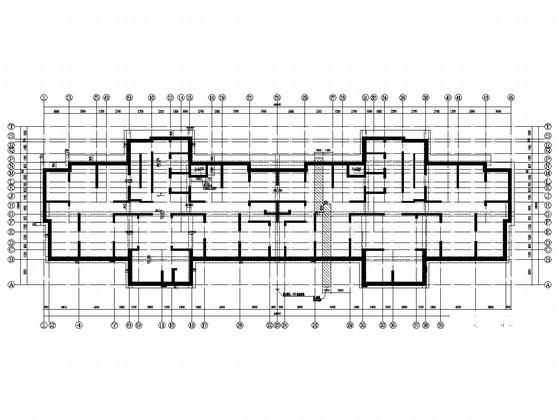

  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图

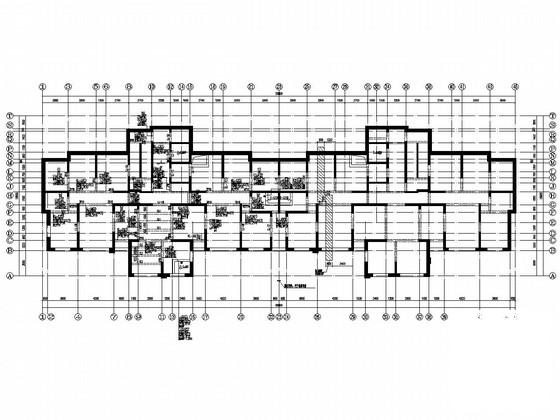

  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图

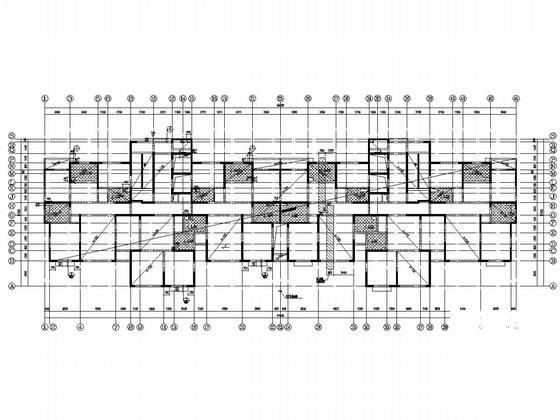

  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图

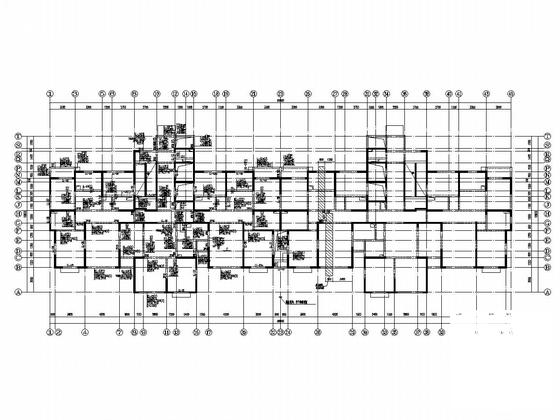

  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图

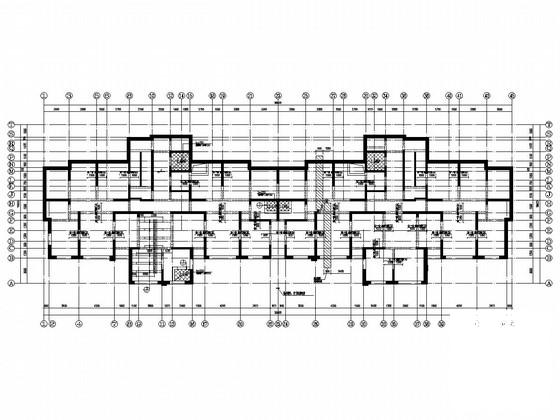

  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 33层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
