30层层剪力墙结构住宅楼结构施工CAD大样图

附件详情

该项目是高层住宅楼项目，地上30层，剪力墙结构，地下1层，采筏板基础，地基采用CFG桩进行加固处理，基础设计等级为甲级。抗震设防烈度为6度。

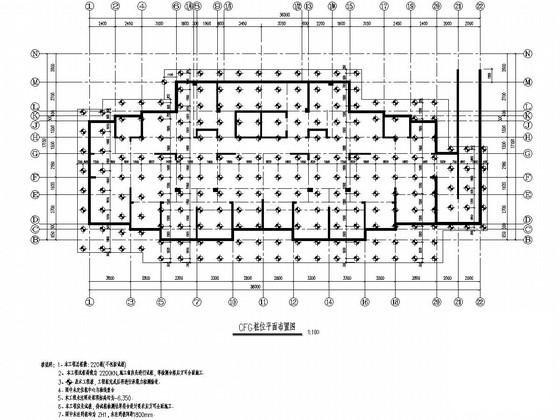

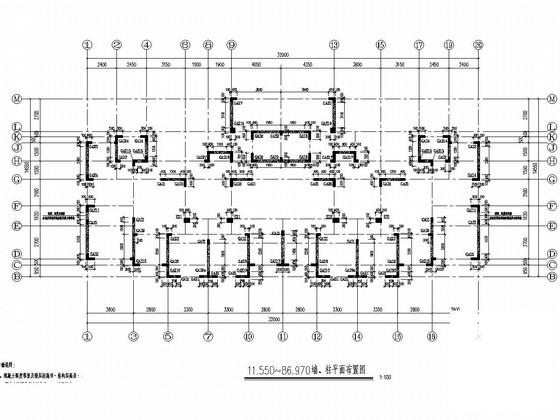

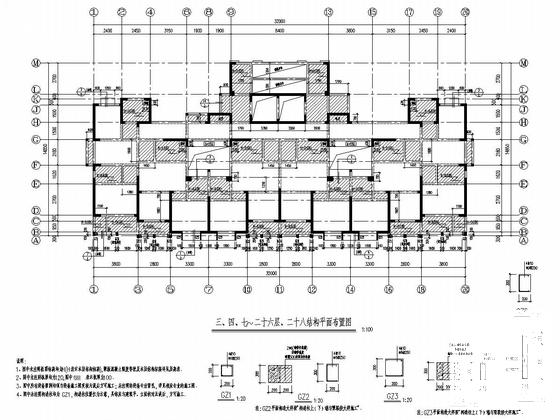

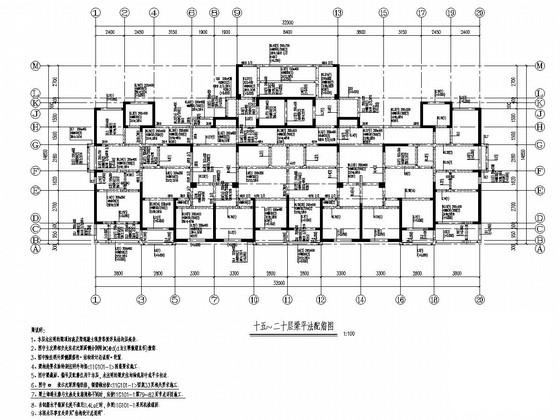

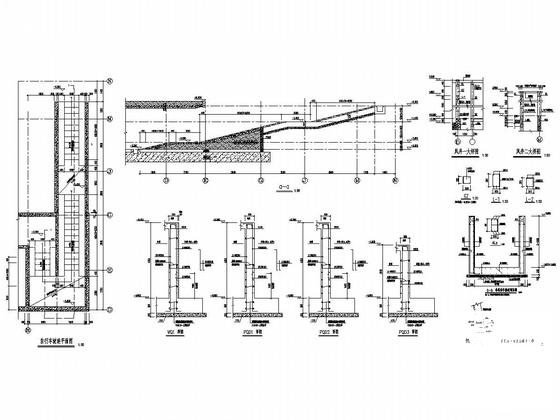

该资料包含：结构设计总说明，基础设计说明，CFG桩复合地基设计说明，CFG桩位平面布置图，基础平面布置图，墙、柱平面布置图，剪力墙、柱表，结构 平面布置图 ，板配筋图，梁平法配筋图，非机动车坡道及风井详图，楼梯图，节点大样图等共计36张图。
分享投稿时间：近几年10月。
