30层剪力墙结构住宅楼结构施工大样图cad平面图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：7张
附件详情
该附件为四川某住宅楼，地上30层，地下一层，结构类型为剪力墙结构，基础为人工挖孔桩基础，小于6度设防。
该资料包含：
结构设计说明
、剪力墙平面图、梁平法施工图、板平法施工图等共7张图纸。
3、4、7#栋1~30层梁平法配筋图
3、4、7#栋1~30层板平法配筋图
电梯机房及楼梯间大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

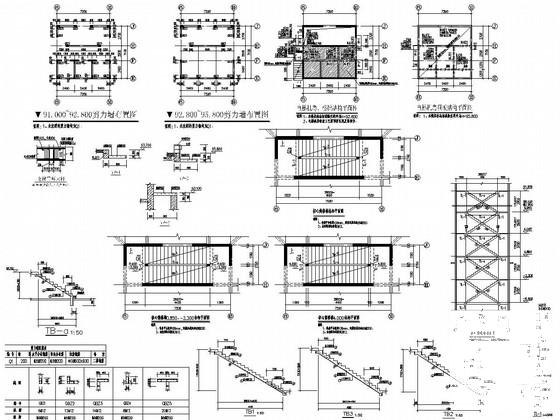

第 1 张图 -

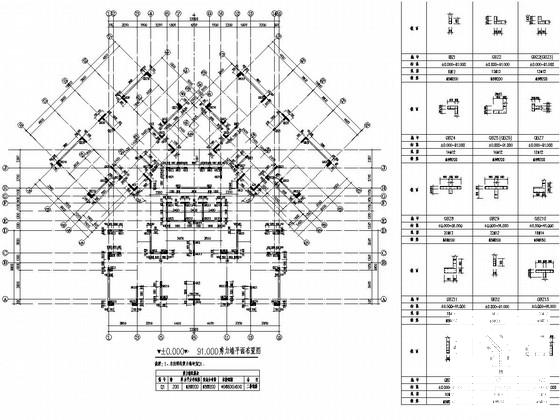

第 2 张图 -

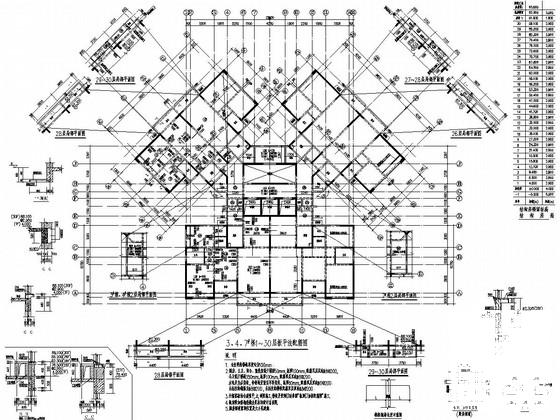

第 3 张图 -

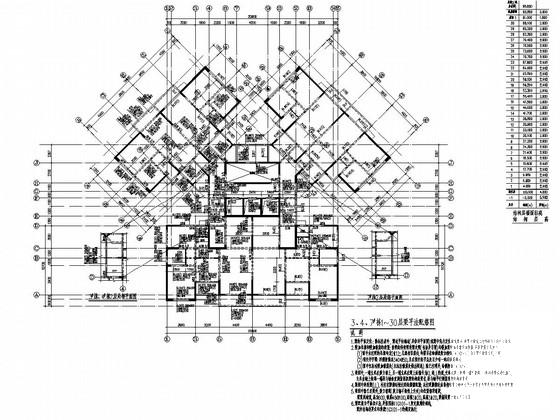

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.1 MB
- 收藏次数：0
-
文件名称：
附件-995887958505776805970.zip
