30层剪力墙结构住宅楼结构施工图cad梁平法施工图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 地下室功能：车库
- 参考图纸：34张
- 设计年代：近代
附件详情
该附件为湖北某小区的住宅楼，地上30层，地下2层，结构类型为现浇钢筋混凝土剪力墙结构，基础为筏板基础，6度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、墙平法施工图、梁平法施工图、板施工图等共34张图纸。

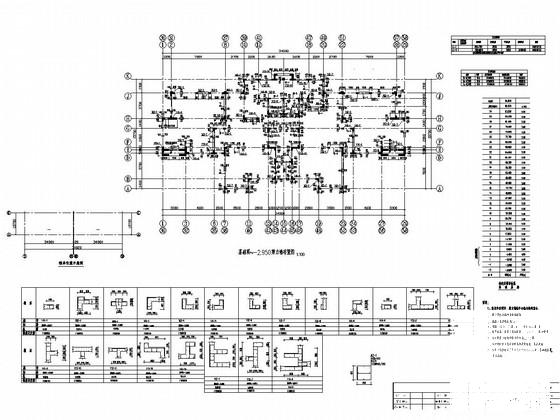

基础顶～-2.950剪力墙布置图

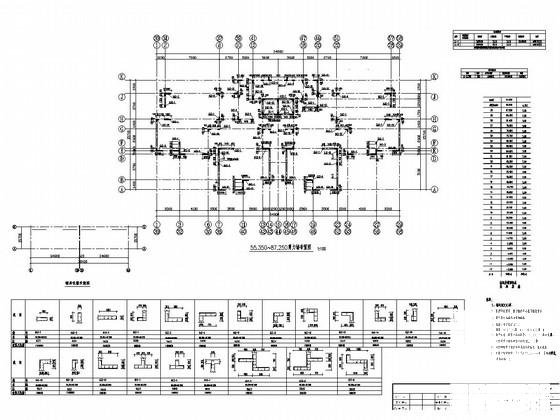

55.350～87.250剪力墙布置图

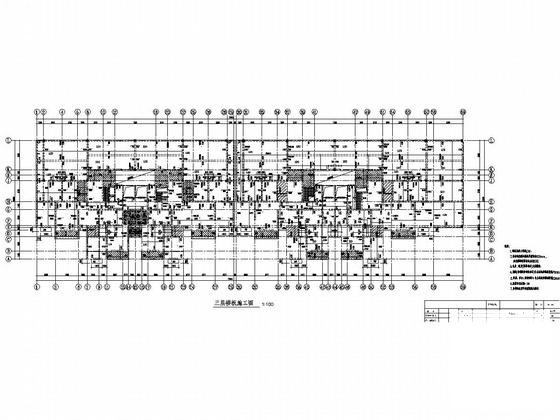

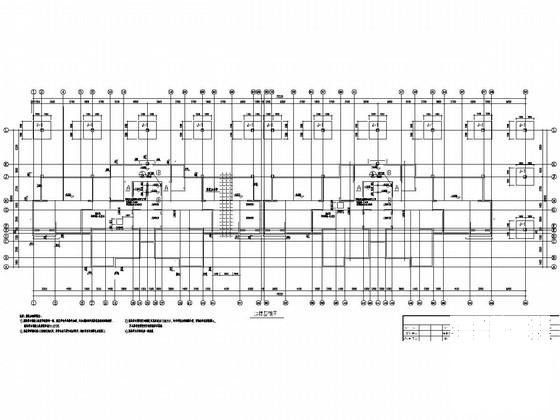

三层楼板施工图

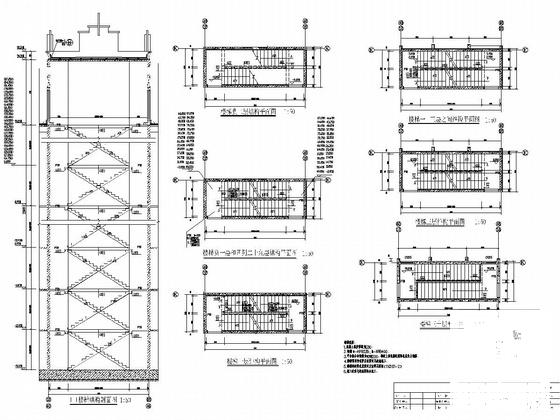

楼梯结构施工图
九层梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
