10719平米30层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该附件为某高层住宅的结构图,地上30层,地下一层,地上面积为10719平方米,地下室为425.55平方米,建筑设计结构形式为剪力墙结构,基础采用桩基与筏基,6度设防。
该资料包含:钢 结构设计说明 、桩平面布置图、筏板 平面布置图 、基础大样图、结构平面图、剪力墙平面图、梁配筋平面图、建筑设计说明、平面图、立面图、剖面图等共41张图纸。
出图时间:近代.09。

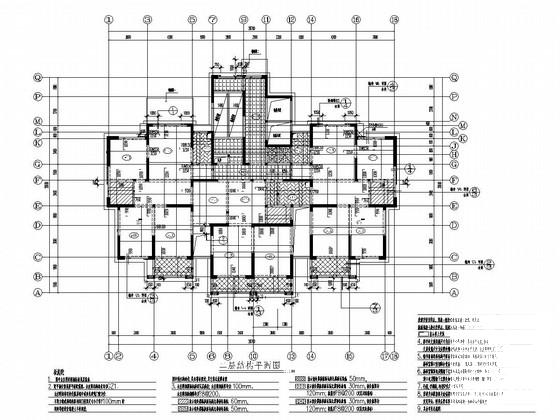

二层结构平面图

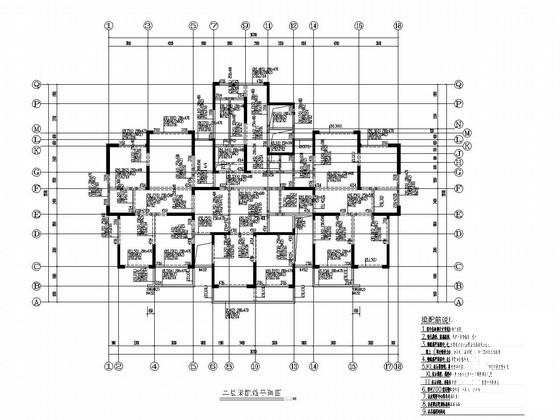

二层梁配筋平面图

一层(地下室顶板)梁配筋平面图

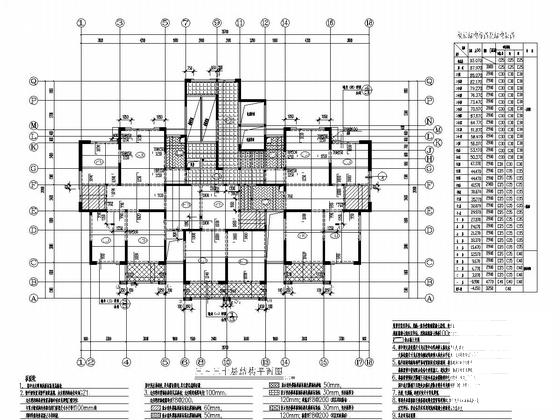

三~三十层结构平面图

三~十六层梁配筋平面图

桩平面布置图

筏板平面布置图

墙身大样图

一层(地下室顶板)结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

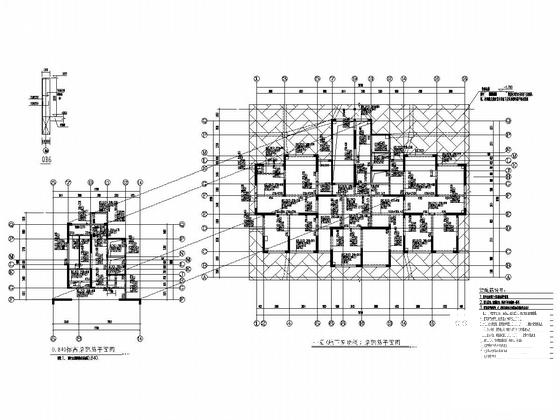

  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图

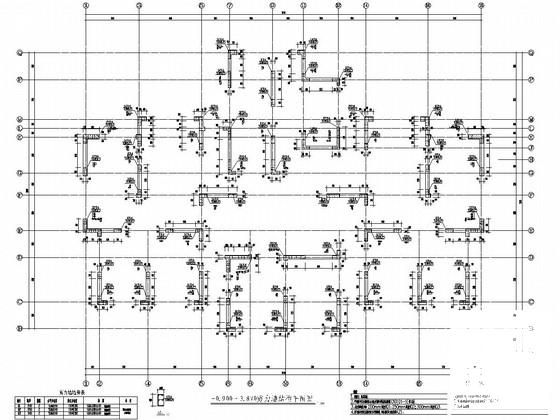

  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
  • 10719平米30层剪力墙结构住宅楼结构施工CAD大样图 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
