30层剪力墙结构住宅楼结构施工大样图cad剖面图

附件详情

该附件为某高层住宅的结构图，地上30层，地下一层，建筑高度为88.3米，建筑设计结构形式为剪力墙结构，基础采用桩基与筏基，6度设防。

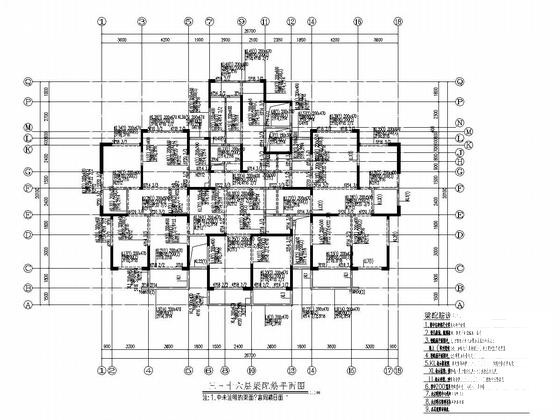

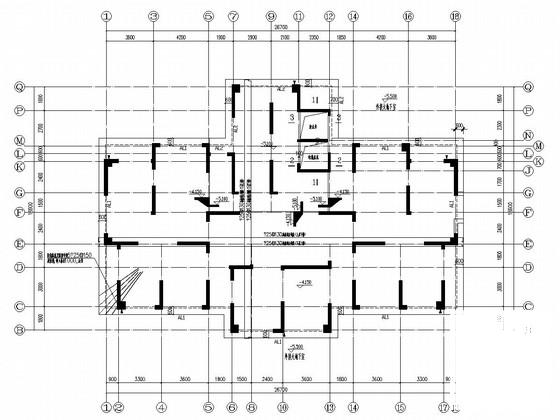

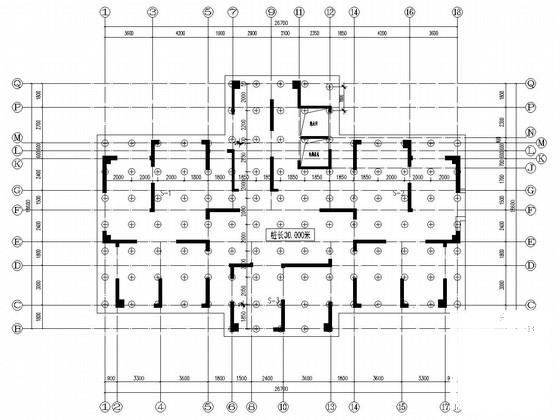

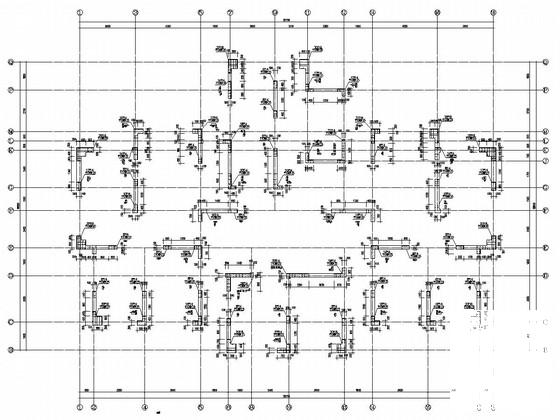

该资料包含： 结构设计说明 、钢 结构设计说明 、桩平面布置图、筏板 平面布置图 、基础大样图、结构平面图、剪力墙平面图、梁配筋平面图、建筑设计说明、平面图、立面图、剖面图等共43张图纸。
出图时间：近代.09。
