10389平米两层地下车库全套电气施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：多层建筑
- 建筑设计面积：10389.65平方米
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 地下室用途：车库
- 负荷等级：二级
- 接地方式：TN-S
- 强电设计： 供配电系统 ,低压配电,电气照明,接地安全
- 弱电设计： 火灾自动报警系统 ,广播系统
附件详情
该项目为某地下车库，面积为10389.65平方米；地下二层，采用双层机械停车位；建筑建筑设计结构形式为框架结构，建筑结构的类型为三类，建筑耐火等级为一级。车库的防火分类为I类。
设计范围包括：10/0.4KV配电系统；
照明系统
；弱电系统敷设路径；火灾自动报警及消防联动系统；接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

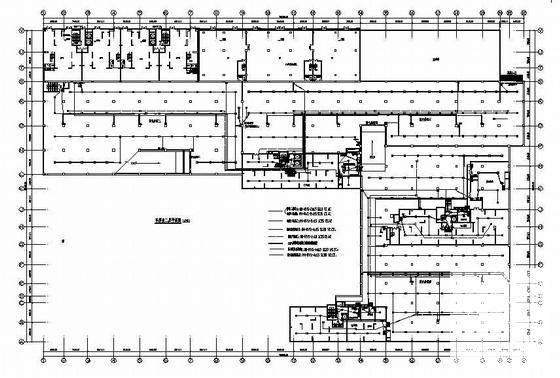

地下车库电气 - 1 -

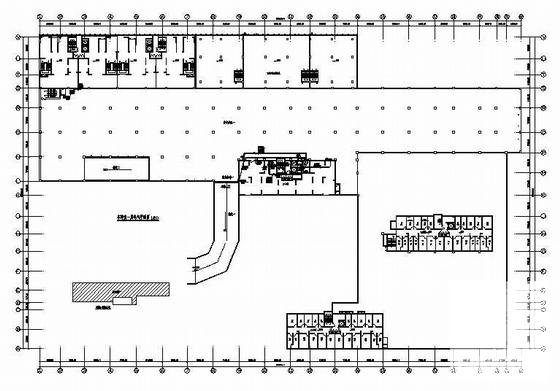

地下车库电气 - 2 -

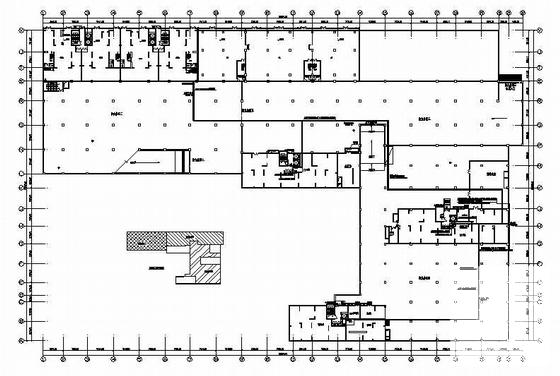

地下车库电气 - 3 -
地下车库电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.36 MB
- 收藏次数：0
-
文件名称：
附件-995856858556790806799.rar
地下车库电气下载
