框架独立基础地下车库结构全套施工CAD图纸
- 建筑类别：其他
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础,桩基础
- 结构安全等级：三级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：9张
- 设计年代：近代
附件详情
苏州某地下车库结构全套图
该资料为：苏州某地下车库结构全套图
工程所在地：苏州
建筑设计结构形式：单层框架结构
基础形式：采用桩基独立承台加压水板
基本风压：W0 =0.45KN/平方米
基本雪压：S0 =0.40KN/平方米
抗震设防烈度：6度
建筑结构以及各类结构构件的设计使用年限均为50年
采用PK-PM系列中的SATWE（近代.3版本）进行上部结构的整体分析。
采用PK-PM系列中的JCCAD（近代.3版本）进行地基基础的计算。
该资料包含：结构设计总说明、桩位平面布置图、基础
平面布置图
、外墙、柱平法施工图、车库顶板板配筋平面图、车库顶板梁配筋平面图、基础详图、坡道详图共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

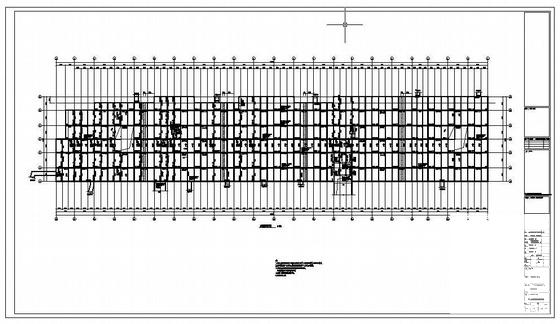

地下车库基础施工 - 1 -

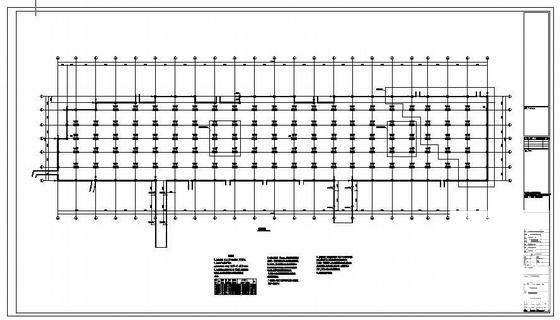

地下车库基础施工 - 2 -

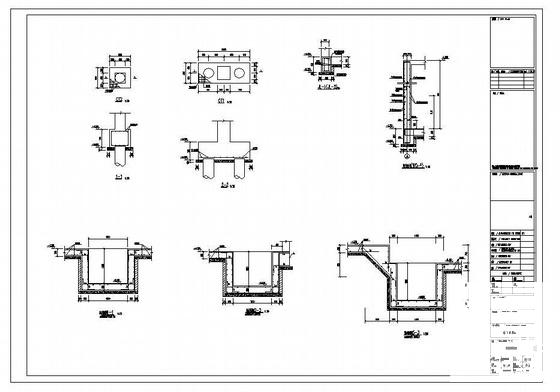

地下车库基础施工 - 3 -

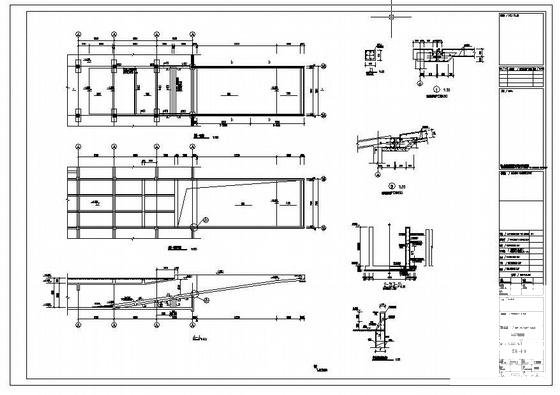

地下车库基础施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
