独立地下车库结构施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：9张
- 设计年代：近代
附件详情
独立地下车库为地下一层建筑，长72.6米，宽33.6米，主要柱网为8.1m×8.1m。建筑设计结构形式：框架剪力墙结构，基础采用柱下独立基础，该项目按6度（0.05g）抗震设防。

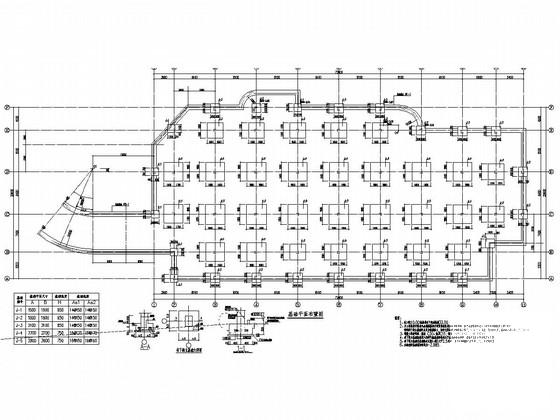

该资料包含：结构设计总说明，基础平面布置图，底板结构平面布置图，墙、柱平面布置图，顶板结构
平面布置图
，顶板梁配筋图，共计9张图。
分享投稿时间：近几年3月。

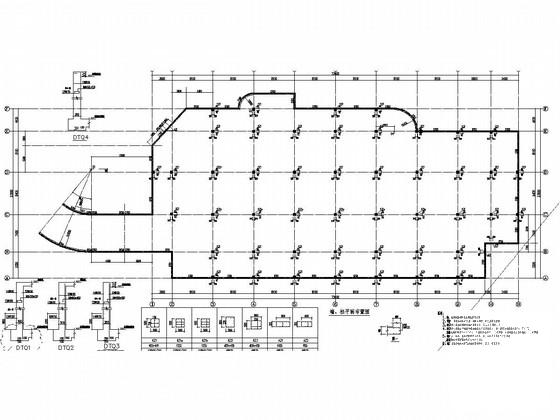

墙、柱平面布置图一

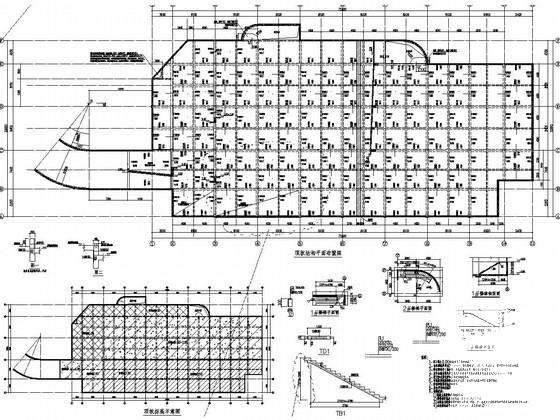

顶板结构平面布置图

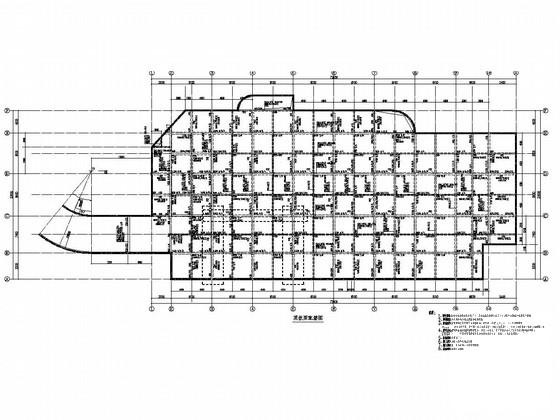

顶板梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
地下车库结构图纸 - 1 -
地下车库结构图纸 - 2 -
地下车库结构图纸 - 3 -
地下车库结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
