8124.49平米公寓采暖设计施工CAD大样图

附件详情

该项目为广东锦绣花园公寓工程，建筑面积为8124.49平方米，采暖热负荷为Q=295KW。

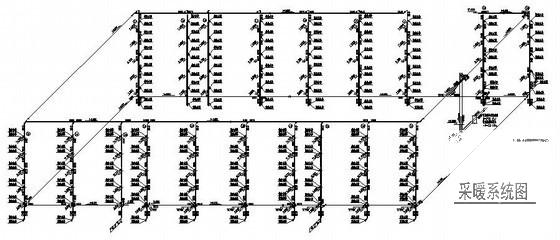

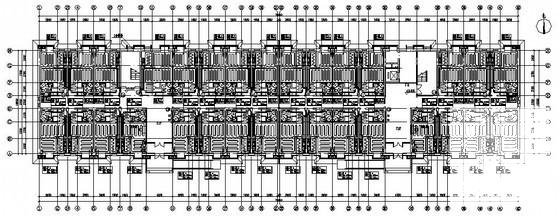

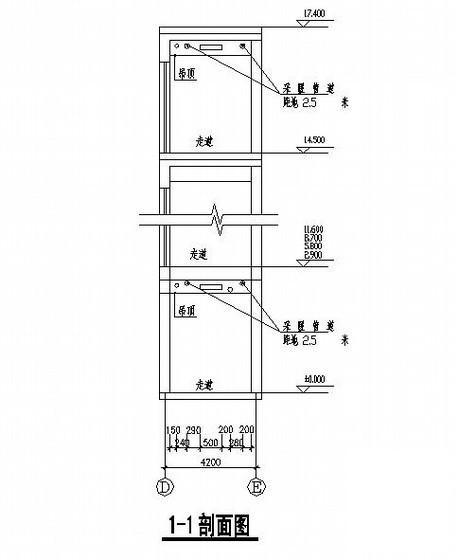

系统设计：1.该项目为地板辐射采暖系统，采用梯级供热方式，立管1供回水温度为60/50℃，立管2供水温度为50/40℃，系统工作压力小于等于0.8MPa。

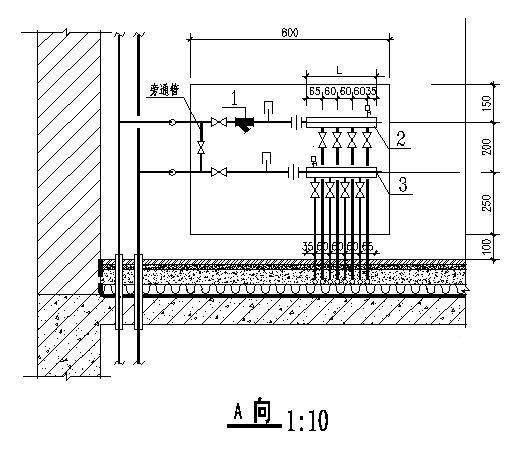

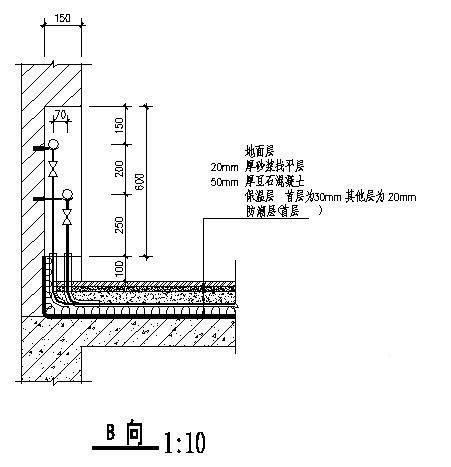

2、地板辐射采暖系统有独立的集、分水器，每个集、分水器上有4个分支，部分集、分水器上有2个分支。
3、材料：（1）管材： 盘管采用PE-X管，内外表面应光滑、平整、干净，不应有明显划痕、凹陷、气泡等....
设计年代：近代，图纸8张。
