学校公寓采暖设计施工图纸(宿舍的设计).

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 一个学生公寓，底层为食堂，上面层为学生宿舍。 　　 该资料采暖系统一层餐厅采用下供下双管式系统，二、三层宿舍采用上供下回单管跨越式系统。采暖系统供、回水温度为95?C ~70?C.餐厅和厨房的设计温度为14度，学生宿舍的设计温度为18度。 　　 该资料一层供回水干管设于室内地沟内，二三层供水干管设于三层梁下，回水干管设于一层梁下。

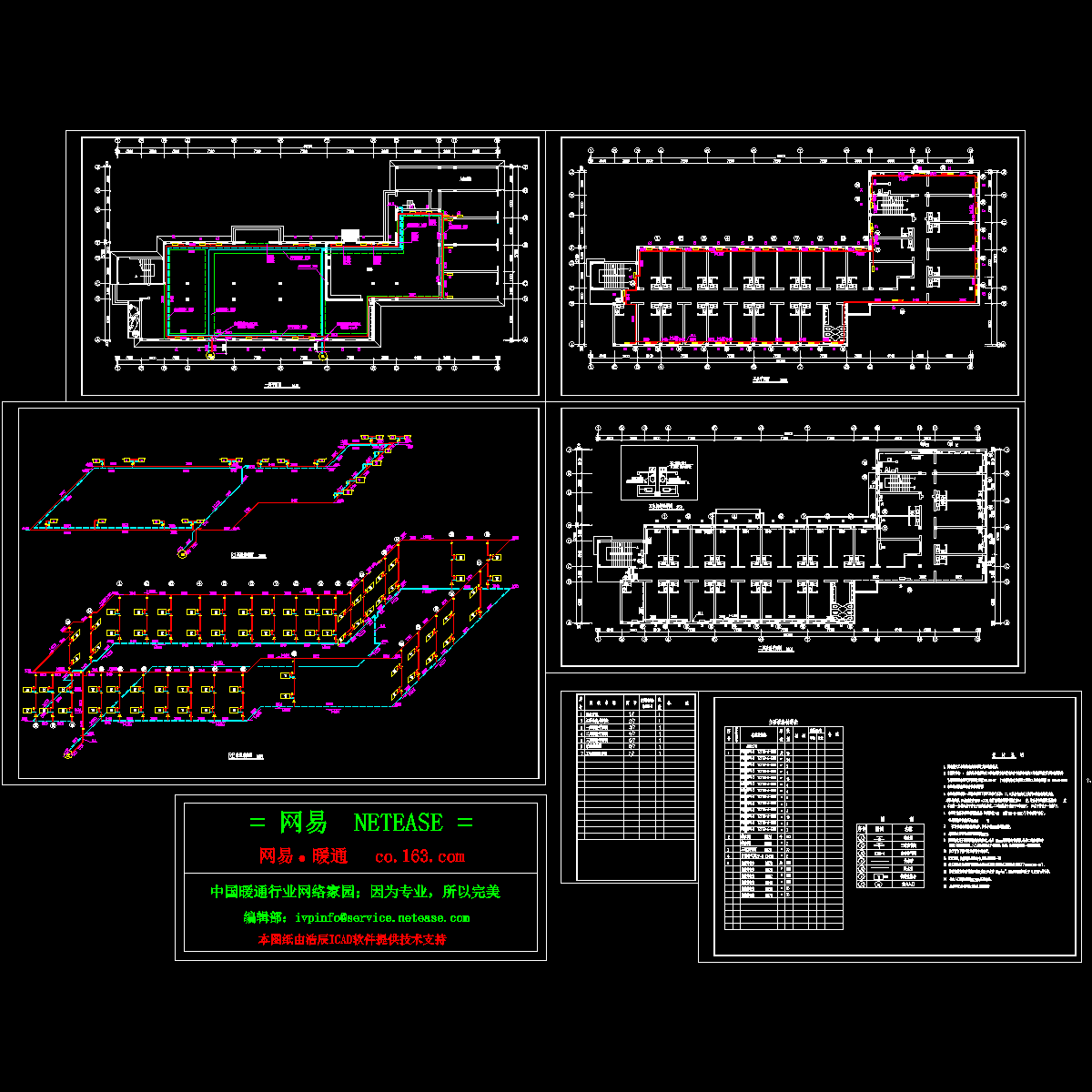

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
